Dijital Micro Vickers Sertlik Test Cihazından Sertlik Nasıl Test Edersiniz

Burada EVICK-1AT modelini örnek olarak alın, aşağıdaki özelliklerle:

• 10x, 40x objektif lens ve vickers elmas intenter ile otomatik taret

• Encoder ile 10x elektronik mercek, otomatik olarak diyagonal uzunluğu hesaplayın

• Renkli dokunmatik ekran, ekranda bekleme süresi, kaliteli yargı aralığı, dönüşüm ölçek vb.

• Otomatik Yükleme - Bekleme - Boşaltma

• Yazıcı ve RS232 bağlantı noktası ile çift optik tasarım kamera ve yazılım sistemi ile çalışabilir

İşlem Adımları:

1 Gücü aç

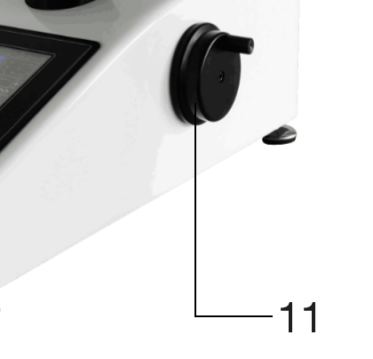

2 Seçin uygun Yük değişikliği el çarkı ile 0,01'den 1kgf'ye kadar test kuvveti

3 Dönüşüm Ölçeğini (HRA / HRB / HRC, vb.) İhtiyacınız olduğu gibi ayarlayın

4 Bu işleve ihtiyacınız varsa Limit (Kalite Yargılama)

5 XY tablosuna örnek koyun

6 Odak elini döndür (1) Odak işleri yapmak (normalde 40x objektif lensin altında), tabandan örnek yüzey yapısını çok net bir şekilde görene kadar XY tablosunu yükseltmek (Not: Dikkatli olun, lensin hasar görmesini önlemek için numune dokunmasına izin vermeyin)

Göz merceğinden, numune yüzey yapısının fotoğrafını açıkça kontrol edebilir, odak çalışması biter. Sonra basın ‘Başlat’ Anahtar Makine Türeti otomatik olarak girintiye girer, otomatik olarak yükleme - bekleme - boşaltma, ardından TARRET otomatik geri dönüş 40x objektif lens konumuna. Göz merceğinden Will bir girinti bulabilir.

8 Güç kaynağını açın, mercek içinde iki satır bulabilir, İlk nokta testinin ölçümü çalıştığında sistem sıfır mercek gerektirecektir.

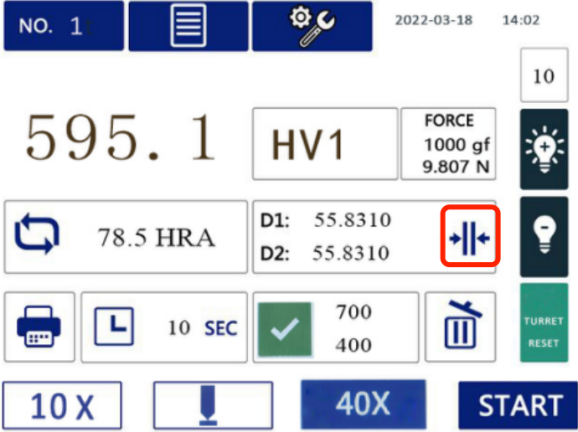

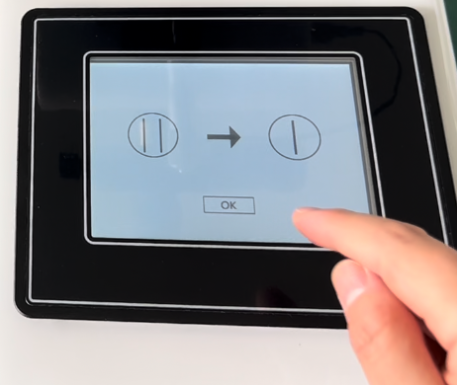

Not: Güç açtıktan sonra, sadece ilk nokta testi sıfır mercek işi yapmak zorundadır. Diğer testler doğrudan ölçüm yapabilir. Dokunmak Fotoğraf kırmızı daire simgesi daha sonra sıfır mercek arayüzüne girer. Dikip içinde birbirine yakın olan iki satırı hareket ettirin, daha sonra ekranda 'Tamam'a basın, sıfır mercek çalışması bitti. Daha sonra doğrudan test ve ölçüm işini yapabilir. (Gücü aç, ilk adım sıfır mercek işini de tamam, sistemin ölçülmeden önce sıfır mercek işi yapması gerekir)

9 D1 verilerini ölçün

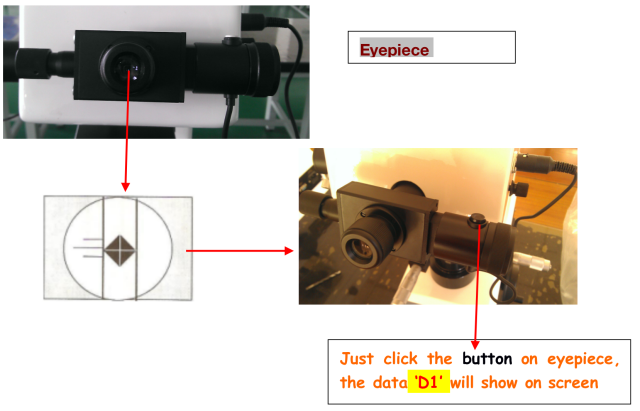

Göz merceğini yatay tutun, iki çizginin içine iki çizginin içine girin iki köşe ile dokunun, ardından Enkoder düğmesine tıklayın, doğrudan D1 uzunluğunu alacak;

10 D2 verilerini ölçün

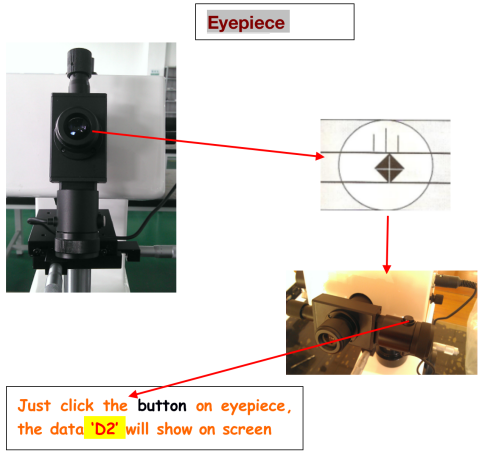

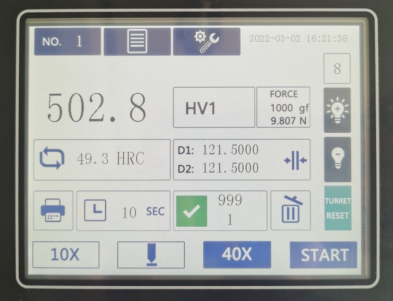

Göz merceğini dikey olarak tutun, iki çizginin içine göz atın iki köşe ile dokunma, daha sonra mercek kodlayıcı düğmesine basın, daha sonra verileri ekrana girin, D2 uzunluğunu doğrudan alacak ve aynı zaman ekranı HV sertlik değerini ve dönüşüm sertlik değerini (aşağıda fotoğrafın altında görüntüleyecek 502.8hv1 Vickers sertlik değeri, 49.3HRC dönüşüm rockwell sertlik değeri)

PS:

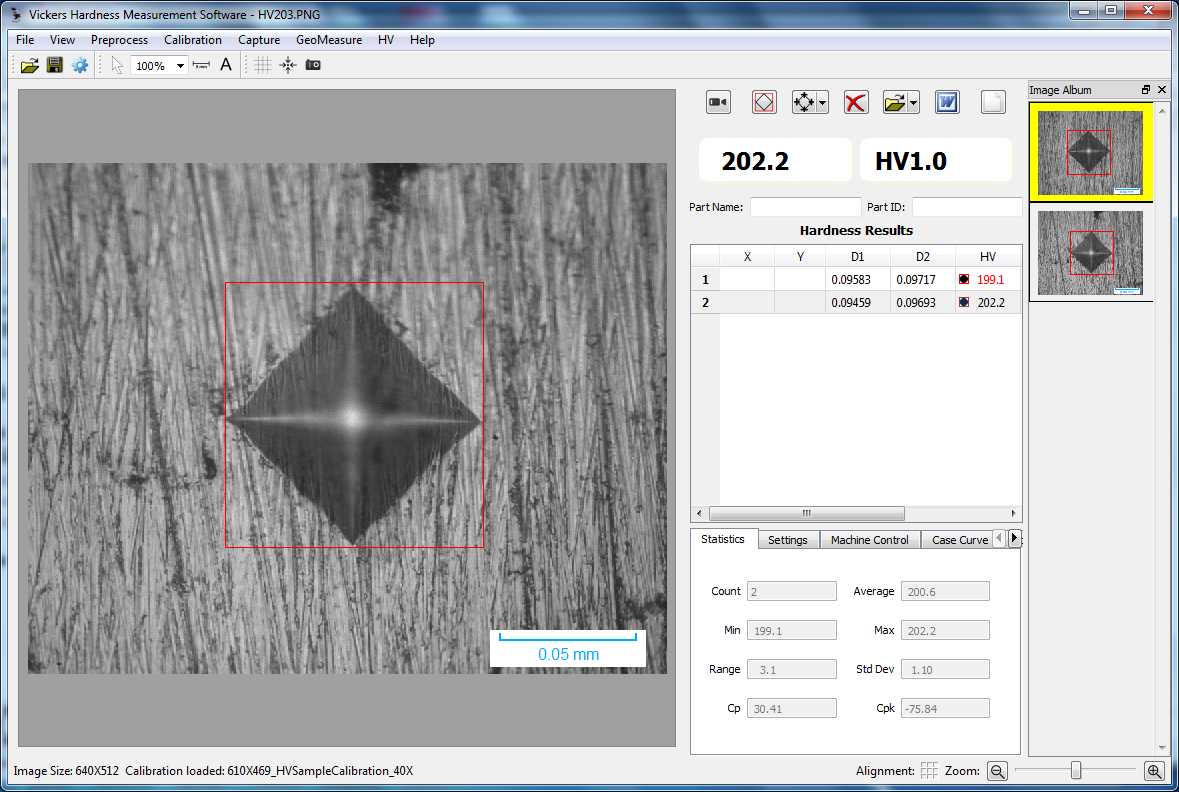

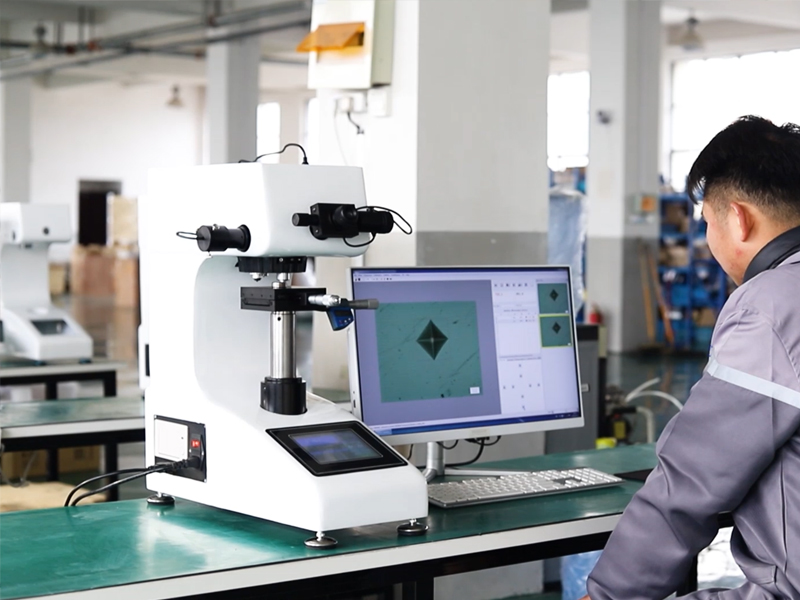

Sertlik test cihazı kamera ve yazılım sistemi ile çalışırsa, çalışma adımları:

1) Yazılım penceresinde 5.1 ila 5.7 ile aynı adımlar girinti görüntüsünü görüntüler

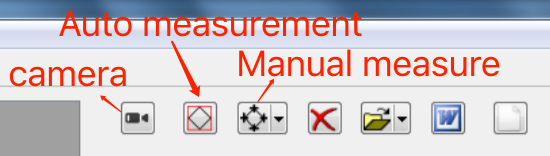

2) Yazılımda otomatik ölçüm veya manuel ölçüm çalışması yapabilir ve Test Raporunu doğrudan Word / Excel formatında alabilir. Sertlik değeri, test kuvveti, girinti diyagonal uzunluk D1 / D2, girinti görüntüsü, sertlik eğrisi, sertlik derinliği, vb.
