Flaw Dedektörü V1 (IIW) ve V2 (IIW2) test bloklarının benzerlikleri ve farklılıkları ve uygulanması

Standart test bloklarının temel gereksinimleri:

Standart test bloğunun malzemesi, az iç safsızlıkları olan ve kullanımı etkileyen kusursuz olmalıdır. İşlemesi kolaydır, deforme olmaları ve işlemesi kolay değildir ve iyi akustik özelliklere sahiptir. Test bloğunun paralellik, dikey, pürüzlülük ve boyutsal doğruluğu kesinlikle denetlenmeli ve belirli gereksinimleri karşılamalıdır.

Standart test bloğu, 20 numaralı karbon çeliği gibi açık ocak öldürülmüş çelik veya elektrikli fırın hafif çelikten yapılmış olmalıdır.

Test bloğundaki düz tabanlı delik, deliğin altındaki çapı, yüzey pürüzlülüğü ve düzlüğü için denetlenmelidir. Aşağıdaki inceleme yöntemleri yaygın olarak kullanılır: önce deliği aşındırıcı olmayan bir çözücü ile temizleyin ve kurutun, ardından silikon kauçuğu deliğe enjekte etmek için bir şırınga kullanın, şırıngayı çıkarın, bir pim yerleştirin, kauçuk modelini çıkarın, Kauçuk katılaştıktan sonra pim ve optik projektörü kontrol edin ve delik tabanının pürüzlülüğünü ve düzlüğünü kontrol edin.

Yaygın olarak kullanılan standart test blokları:

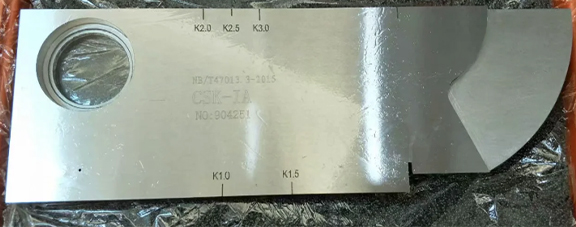

IIW Test Bloğu (V 1 Test Bloğu): IIW, Uluslararası Kaynak Topluluğunun İngilizce kısaltmasıdır. Değiştirilmiş test bloğu ilk olarak Hollanda temsilcisi tarafından önerildi, bu yüzden Hollanda test bloğu olarak adlandırılır. Değiştirilen test bloğunun şekli bir gemininkine benzer, bu nedenle bir gemi testi bloğu olarak da adlandırılır. IIW test bloğunun malzemesi, ülkemin 20 numaralı çeliğine eşdeğer, normalize edilmiş ve tane büyüklüğü 7-8'dir.

IIW test bloğunun (V1 test bloğu) ana amacı:

1. Boyuna dalga algılama aralığı ve tarama hızını ayarlayın (zaman baz çizgisi oranı): Test bloğunda 25 mm ve 100mm boyutları kullanın.

2. Yatay doğrusallığı, dikey doğrusallığı ve cihazın dinamik aralığını test edin: test bloğunda 25 mm ve 100 mm boyutları kullanın.

3. Düz probun uzak alan çözünürlüğünü ve cihaz kombinasyonunu belirleyin: Test bloğunda 85, 91 ve 100 boyutlarını kullanın.

4. Düz bir probun ve cihazın kombinasyonundan sonra maksimum penetrasyon kabiliyetini ölçün: φ50mm pleksiglas bloğunun altından çoklu yansıma dalgalarını kullanın.

5. Düz probun kör alanını ve alet kombinasyonunu belirleyin: φ50mm pleksiglas ark yüzeyini test bloğunun yanına 5 mm ve 10 mm'lik bir mesafe kullanın.

6. Eğik probun olay noktasını belirleyin: R100 ark yüzeyini kullanın.

7. Eğik probun kırılma açısını belirleyin: Kırılma açısı, 35 ° ~ 76 ° aralığında bir φ50mm delik ile ölçülür ve kırılma açısı, 74 ° ~ 80 aralığında bir φ1.5mm delik ile ölçülür. °.

8. Eğimli probun ve cihazın birleşiminin hassasiyet kenarını belirleyin: R100 veya φ1.5mm test bloğunu kullanın.

9. Tespit aralığını ve enine dalganın tarama hızını ayarlayın: Boyuna dalganın 91 mm'lik ses yolu, enine dalga 50 mm'nin ses yoluna eşdeğer olduğundan, tespit aralığını ve tarama hızını ayarlamak için test bloğu üzerindeki 91mm kullanılabilir enine dalga.

10. Eğimli probun ses ışını ekseninin sapmasını belirleyin: Test bloğunun dik açısını ölçmek için kullanın.

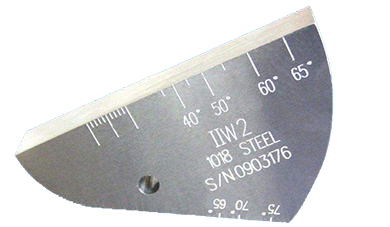

IIW2 Test Bloğu (V 2 Test Bloğu): IIW2 Test Bloğu, Hollanda'nın temsilcisi tarafından önerilen uluslararası kaynak toplumunun standart test bloğudur. Şekil boynuza benzer olduğundan, aynı zamanda boynuz test bloğu da denir. IIW test bloğu ile karşılaştırıldığında, IIW2 test bloğu hafif, küçük boyutta, basit durumda, kolay işleme kolay ve taşıması kolaydır, ancak fonksiyonu IIW test bloğu kadar iyi değildir.

IIW2 test bloğunun asıl amacı:

1. Eğik probun olay noktasını belirleyin: ölçmek için R25 ve R50 ark yansıtıcı yüzeyi kullanın.

2. Eğik probun kırılma açısını belirleyin: Ölçmek için delikten φ5mm sabit kullanın.

3. Cihazın yatay, dikey ve dinamik aralığını ölçmek: ölçmek için 12.5 kalınlığını kullanın.

4. Tespit aralığını ve tarama hızını ayarlayın: Uzunlamasına dalga düz probu, ayarlamak için 12.5 alt yüzeyi çoklu yansıma dalgasını kullanır, enine dalga eğik probu ayarlamak için R25 ve R50 kullanır.

5. Ölçüm cihazının ve probun birleşik hassasiyeti: ölçmek için φ5mm ve R50 ark yüzeyini kullanın.
