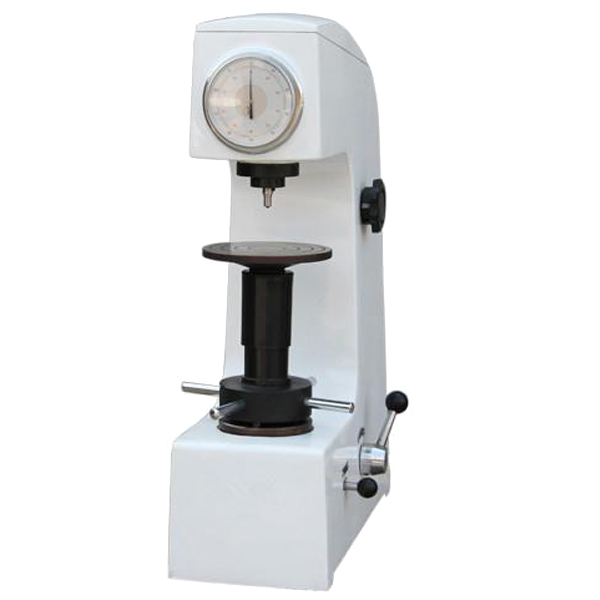

Manuel Rockwell Sertlik Tester tarafından sertliği nasıl test edersiniz

Ölçürken lütfen seçin intenter ve ana Test kuvveti aşağıdaki tabloya göre.

Ölçek	İntenter	Toplam Test Gücü N (KGF)	Semboller ölçüm aralığı
B	Φ1.5888mm çelik top	980.7 (100)	HRB 20-100
C	120 ° elmas	1471 (150)	HRC 20-70
A	120 ° elmas	588.4 (60)	HRA 20-88

Ölçek A: Sertliği HRC 70 (Tungsten karbür alaşımı vb.) Ve ayrıca sert tabaka malzemelerini ve yüzey söndürülmüş malzemeleri ölçmek için metallerin ölçülmesi için kullanılır.

Ölçek C: Isı ile işlenmiş çelik parçaların sertliğini ölçmek için kullanılır.

Ölçek B: Daha yumuşak veya orta sert metalleri ve çelik parçaları ölçmek için kullanılır.

İşlem Adımları:

1. Hangi testi yapmak istediğinize göre doğru girinti yükleyin.

2. Çalışma tablosu yüzeyini ve numune yüzeyini temizleyin. Çalışma masasına veya örsüne örnek koyun.

3. Çalışma masasını yavaşça yükseltmek için el çarkını döndürün, örnek yüzey ile girintili dokunma hala sürekli çalışma masalını yükseltene kadar yükseliş Kırmızı işaretteki küçük işaretçi noktaları ve büyük işaretçi 3 daire çeviriyor).

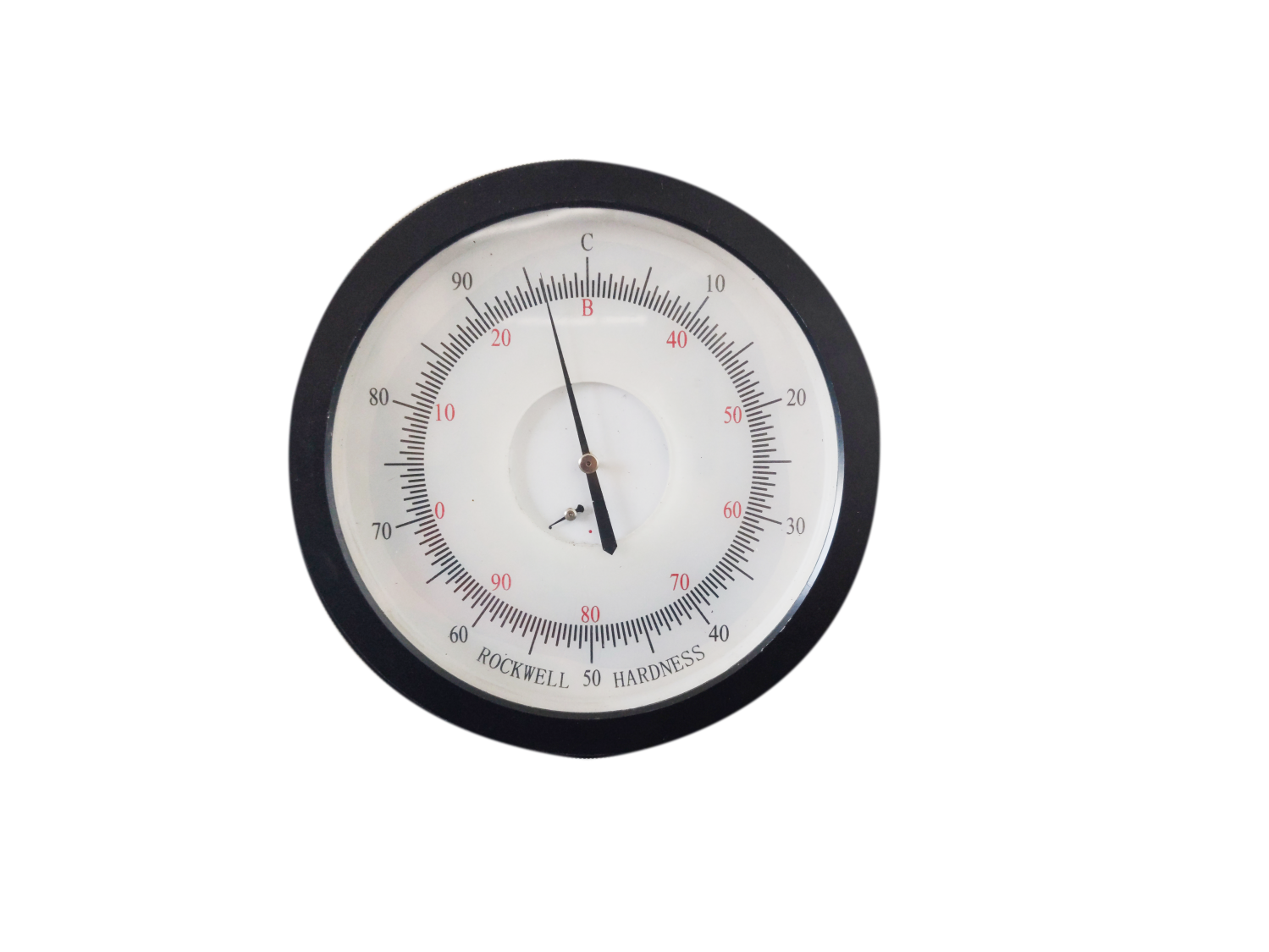

4. C ve B arasındaki uzun oyma çizgiyi büyük işaretçi ile hizalamak için göstergenin dış kabuğunu döndürün (saat yönünün tersine veya saat yönünün tersine dönmeniz uygundur).

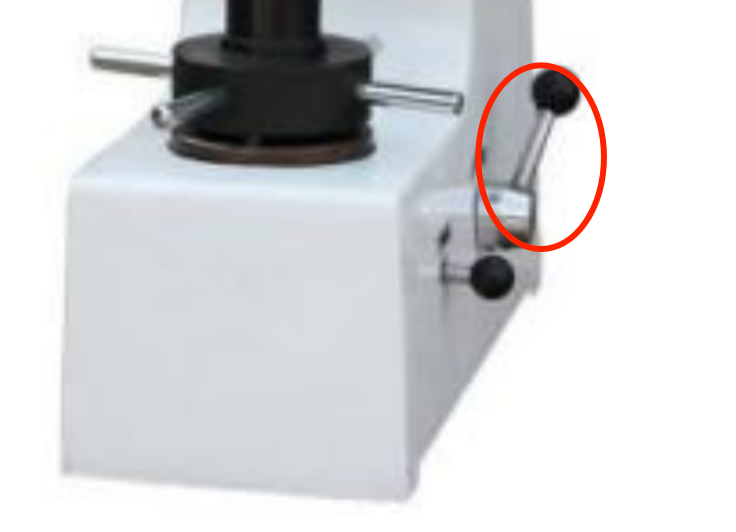

5. Ana test kuvvetini uygulamak için kolu çekin, şu anda göstergenin büyük işaretçisi saat yönünün tersine dönüyor.

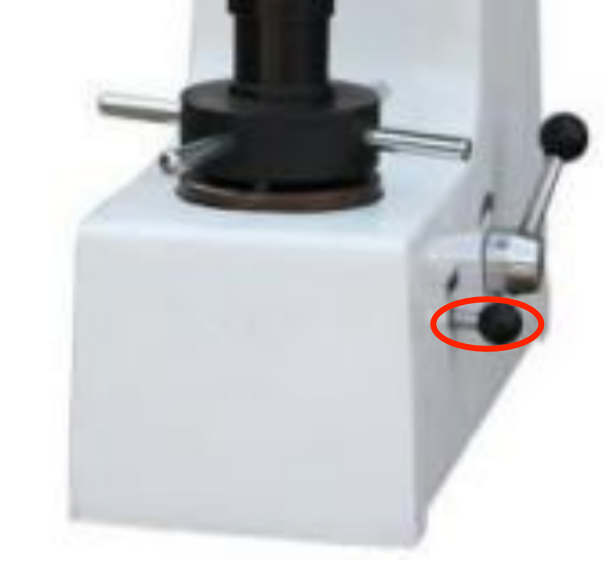

%1. İnd.aTor Pointer net bir şekilde durur, ana test kuvvetini serbest bırakmak için serbest bırakma kolunu geri itin. Ana test kuvvetinin uygulanmasının ve serbest bırakılmasının yavaşça devam etmesine dikkat edin.

7. Göstergede karşılık gelen okumalar. Diamond ile test ederken intenter, lütfen çelik topla test ederken panel çemberinin dışındaki siyah figürleri okuyun intenter Panel çemberinin içindeki kırmızı rakamları okuyun.

8. Test örneğini aşağı indirmek için el çarkını döndürün ve sonra hareket ettirin Yeni bir nokta testi başlatmak için.

PS: Vida koruyucu ceket, vidayı toz istilasından korumayı amaçlamaktadır. Test cihazı kullanılmadığında veya test örneğinin yüksekliği 80 mm'den az olduğunda, ceket vidanın dışına yerleştirilmelidir. En iyi numune 80 mm'den yüksekse, örs desteklenmesini ve testin geçersiz olmasını önlemek için çıkarılmalıdır.
