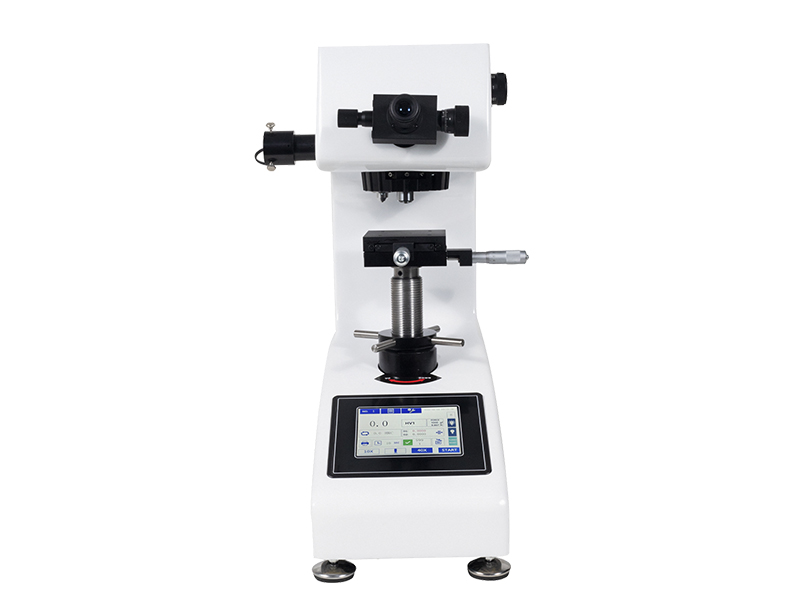

Manuel Vickers Sertlik Test Makinesi tarafından sertliği nasıl test edersiniz_

İşlem Adımları:

1 Gücü aç

2 0,01'den 1kgf'ye kadar yük değiştirme el çarkı ile doğru test kuvvetini seçin

3 Dönüşüm Ölçeğini (HRA / HRB / HRC, vb.) İhtiyacınız olduğu gibi ayarlayın

4 Bu işleve ihtiyacınız varsa Limit (Kalite Yargılama)

5 XY tablosuna örnek koyun

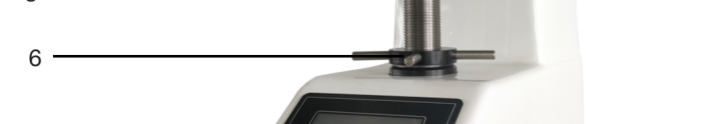

6 Odak elini döndür (6) Odak işleri yapmak (normalde 40x objektif lensin altında), tabandan örnek yüzey yapısını çok net bir şekilde görene kadar XY tablosunu yükseltmek (Not: Dikkatli olun, lensin hasar görmesini önlemek için numune dokunmasına izin vermeyin)

Göz merceğinden, numune yüzey yapısının fotoğrafını açıkça kontrol edebilir, odak çalışması biter. Sonra basın ‘Başlat’ Anahtar Makine Türeti otomatik olarak girintiye girer, otomatik olarak yükleme - bekleme - boşaltma, ardından TARRET otomatik geri dönüş 40x objektif lens konumuna. Göz merceğinden Will bir girinti bulabilir.

Not: Sipariş EVICK-1000MT manuel taret modeli varsa, 40x lens altındaki odaktan sonra, tareti manuel olarak girinti konumuna değiştirin, ardından ‘Başlat’ tuşuna basın.

8 Güç kaynağını açın, mercek içinde iki satır bulabilir, İlk nokta testinin ölçümü çalıştığında sistem sıfır mercek gerektirecektir.

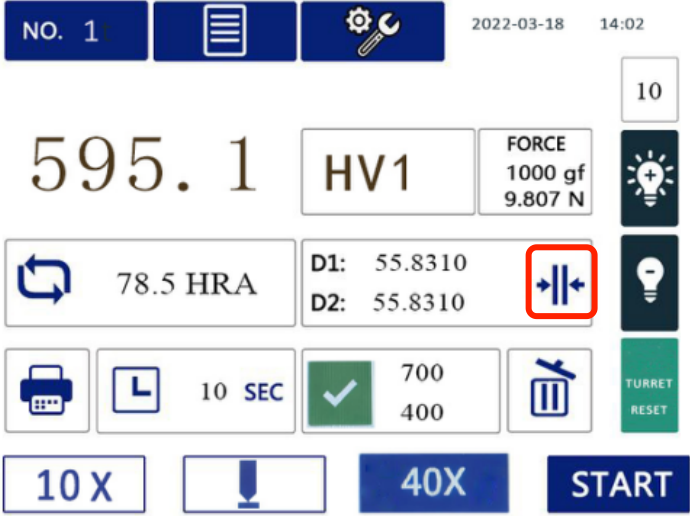

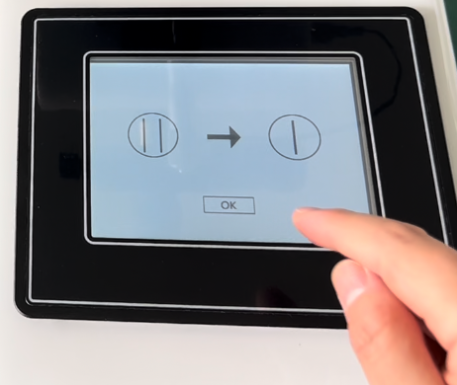

Not: Güç açtıktan sonra, sadece ilk nokta testi sıfır mercek işi yapmak zorundadır. Diğer testler doğrudan ölçüm yapabilir. Dokunmak Fotoğraf kırmızı daire simgesi daha sonra sıfır mercek arayüzüne girer. Dikip içinde birbirine yakın olan iki satırı hareket ettirin, daha sonra ekranda 'Tamam'a basın, sıfır mercek çalışması bitti. Daha sonra doğrudan test ve ölçüm işini yapabilir. (Gücü aç, ilk adım sıfır mercek işini de tamam, sistemin ölçülmeden önce sıfır mercek işi yapması gerekir)

9 D1 verilerini ölçün

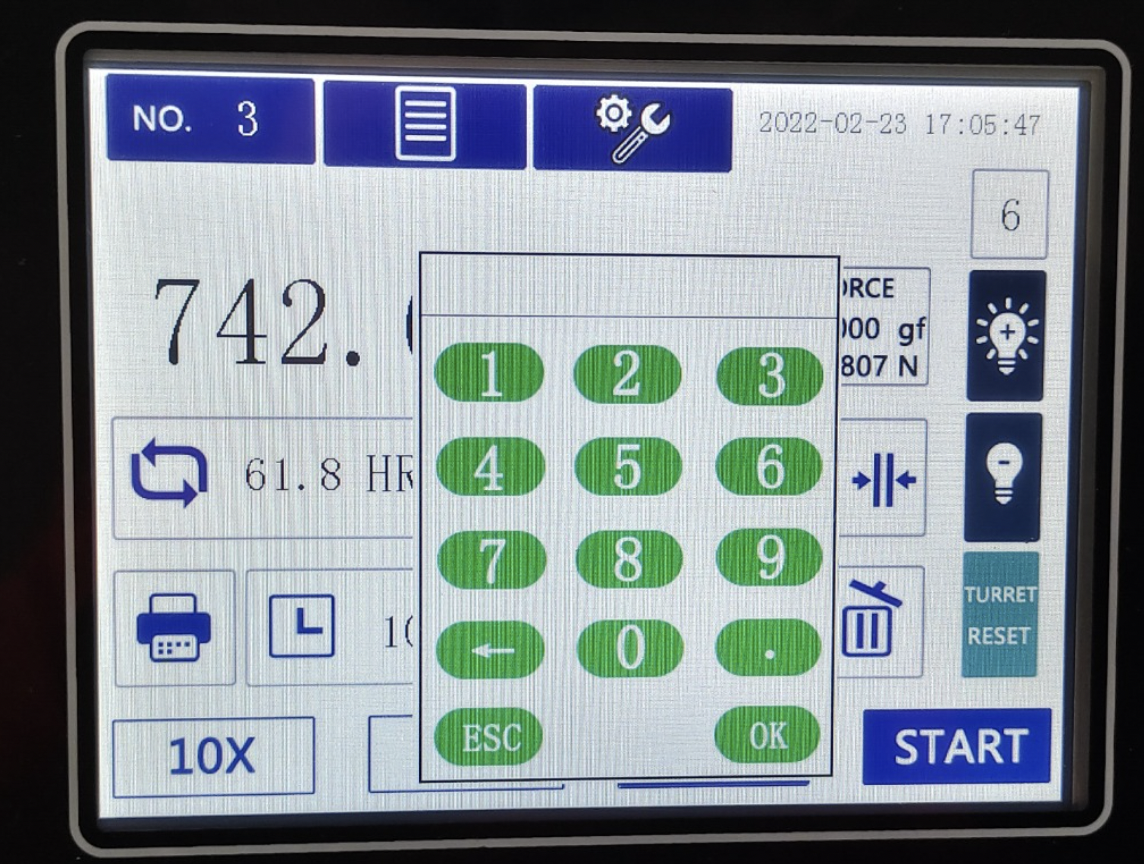

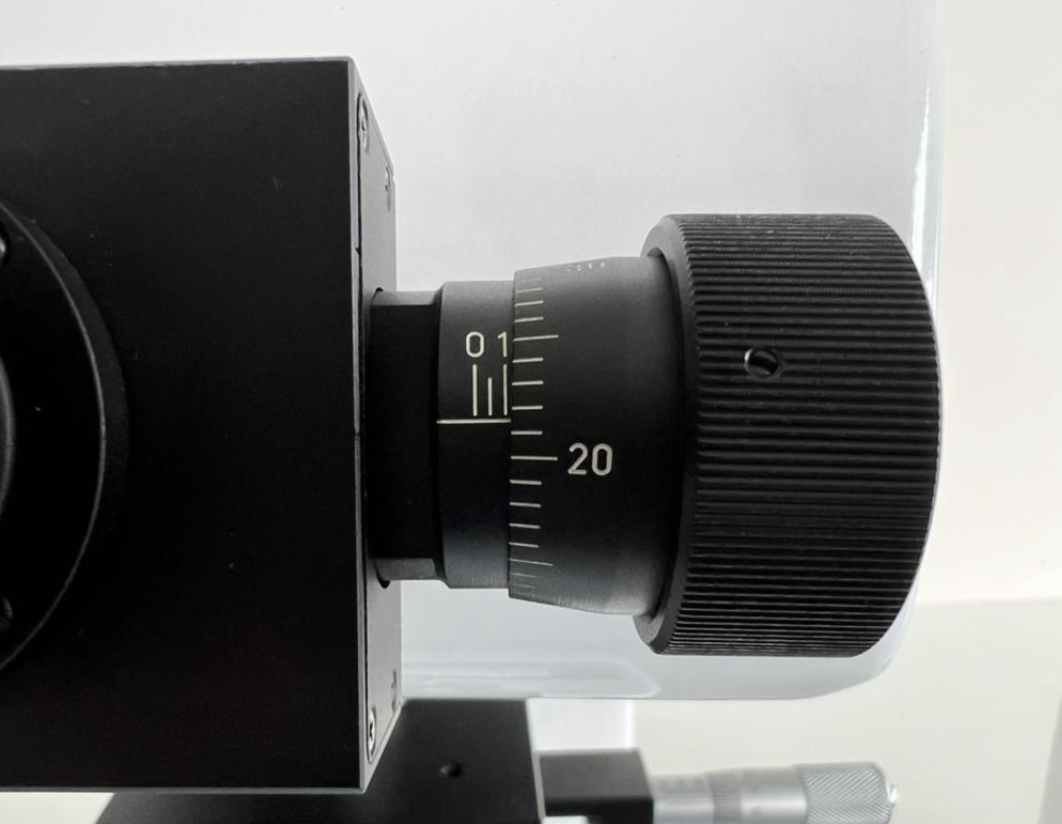

Göz merceğini yatay olarak tutun, iki çizginin içine iki çizginin içine göz atın iki köşe ile dokunun, daha sonra mercek davulundan verileri okuyun, daha sonra verileri ekrana girin, doğrudan D1 uzunluğunu alacaktır;

10 D2 verilerini ölçün

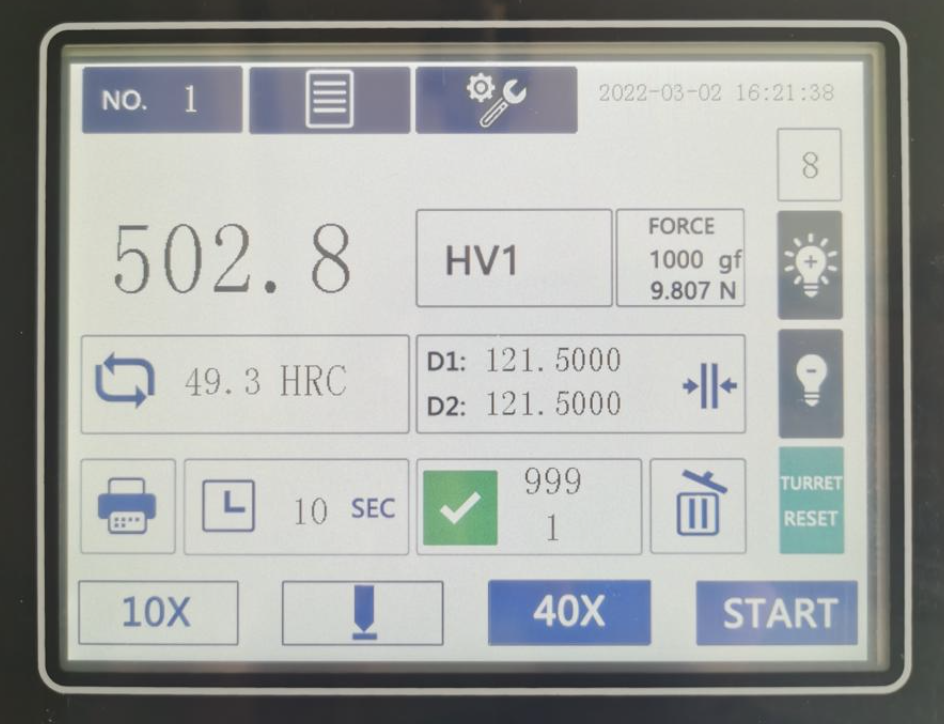

Göz merceğini dikey olarak tutun, iki çizginin içine göz atın iki köşe ile dokunma, daha sonra mercek davulundan verileri okuyun, daha sonra verileri ekrana girin, D2 uzunluğunu doğrudan alacak ve aynı zaman ekranı HV sertlik değeri ve dönüşüm sertlik değerini görüntüleyecek (aşağıda) Fotoğraf 502.8HV1 Vickers sertlik değeri, 49.3HRC dönüşüm rockwell sertlik değeri)
