Mikroskobun çözünürlüğünü nasıl optimize ederim

mikroskopTest ekipmanının ana ekipmanlarından biri olarakmikroskopÖnemli performans göstergesi çözünürlüktir. Çözünürlük, iki küçük nokta veya açıkça ayırt edilebilecek iki satır arasındaki en küçük mesafeyi ifade eder. İnsan gözünün kendisi bir mikroskoptur. Standart aydınlatma koşullarında, insan gözünün fotopik mesafedeki çözünürlük (uluslararası olarak tanınan 25 cm) yaklaşık 1/10 mm'ye eşittir. İki düz çizgiyi gözlemlemek için, düz çizgi bir dizi sinir hücresini uyarabildiğinden, gözün çözünürlüğü iyileştirilebilir.

İnsan gözünün çözünürlüğü sadece 1/10 mm'dir, böylece insan gözü 1/10 mm'den küçük bir nesne arasındaki mesafeyi veya 1/10 mm'den daha yakın iki küçük nesnenin arasındaki mesafeyi ayırt edemez. Bu nedenle, mikroskobik gözlem için optik mikroskobu ve ardından bir elektron mikroskobu için basit bir makroskopik büyüteç olmuştur. Mikroskop çözünürlüğünün tanımı, bir numunede açıkça ayırt edilebilecek iki küçük nokta arasındaki minimum mesafeyi ifade eder. Hesaplama formülü:

D = 0.61λ / na

Nerede: D çözünürlüktir (UM); λ, ışık kaynağının dalga boyudur (UM); NA, objektif lensin sayısal açıklığıdır (ayrıca lens açıklığı oranı olarak da bilinir).

Formüle göre, mikroskopun çözünürlüğü, olay ışığı kaynağının dalga boyuna ve eşleşen objektif lensin sayısal açıklığına bağlıdır. Optik mikroskobu iyileştirme yönteminin görülebilir:

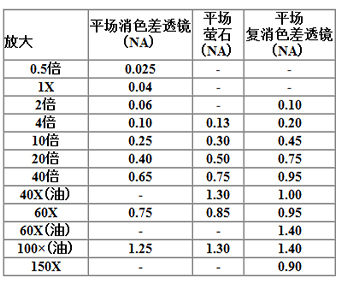

1. Objektif lensin sayısal açıklığını arttırın.

Sayısal açıklık na = n * günah (u)

Formula'da N, objektif lens ve numune arasındaki ortamın kırılma indisidir; U, objektif lensin açıklık açısının yarısıdır. Bu nedenle, optik mikroskopların çözünürlüğünü, daha büyük bir açıklık açısını uygun şekilde benimsemeleri veya optik tasarımdan kırılma indeksini arttırarak en yaygın yöntemdir. Genel olarak, 10x'nin altında olduğu gibi düşük büyütme hedefleri, 1, kırılma indisi olan, yani kuru bir amaç olan ortam olarak hava kullanın; Su daldırma ortamı damıtılmış sudır ve kırılma indisi 1.33; Yağ daldırma objezi ortamı, sedir yağı veya diğer saydam yağdır ve kırılma indisi, OLYPUS 100X yağ aynası gibi lens ve cam slaytların kırılma indeksine yakın, 1.52 civarındadır. Su daldırma objektif lensi ve yağ daldırma objektif lensi sadece yüksek büyütme değil, aynı zamanda yüksek kırılma indeks ortamının kullanımı nedeniyle objektif lensin çözünürlüğünün arttırılmasını da arttırır.

2. Işık kaynağının dalga boyunu azaltın.

Görünür ışığın en kısa dalga boyu 390nm'dir. Bu dalga boyunun ultraviyole ışığı aydınlatma kaynağı olarak kullanılıyorsa, optik mikroskobun çözünürlüğü 0.2um'a indirgenebilir. Bununla birlikte, çoğu yaygın cam malzemesi, 340nm'nin altındaki bir dalga boyuna sahip büyük miktarda ışığı emdiğinden, ultraviyole ışığı, büyük miktarda zayıflamadan sonra net ve parlak bir görüntü oluşturamaz. Bu nedenle, kuvars gibi pahalı malzemeler (ultraviyole ışığı 200nm kadar düşük olarak iletebilecek) ve florit (ultraviyole ışığı 185nm kadar düşük ilan edebilecek) kullanılmalı ve ultraviyole ışık mikroskopları çıplak gözle ve hatta gözlenemez Gözlem altındaki örnekler yüksek maliyete ek olarak, mikroskopun çözünürlüğünü geliştirme yöntemi kendi sınırlamaları nedeniyle yaygın olarak kullanılmamaktadır.
