Parlak ve koyu alan metalografik mikroskopların karşılaştırılması ve metallografik analizde uygulaması

Parlak ve koyu alan metalografik mikroskopların karşılaştırılması ve metallografik analizde uygulaması

1. Parlak alan ve karanlık alan görüntüleme prensibi

Karanlık alan görüntüleme ilkesi aynıdır, ancak görüntülemenin etkisi parlak alanın tam tersidir.

2. Parlak alan ve karanlık alan özelliklerinin karşılaştırılması

⑴ Parlak alan -------- Işık ışını, numunenin yüzeyini dikey olarak aydınlatır

⑵ Koyu Field -------- Işık, numunenin yüzeyini eğik ışınları

3. Kara alan aydınlatma optik inme:

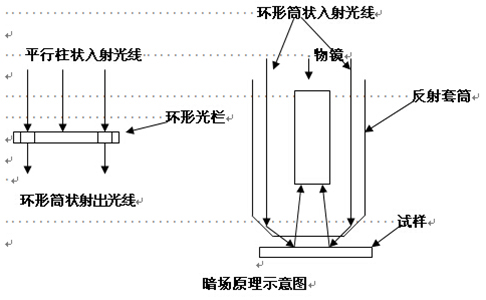

Koyu alan aydınlatma, optik yol düzenlemesi ve aydınlatma etkileri açısından aydınlık alan aydınlatmasından önemli ölçüde farklıdır. Karanlık alan aydınlatmasının etkisini göstermek için, önce karanlık alanın optik düzenlemesini incelemeliyiz (aşağıdaki şekle bakın). Işık kaynağından paralel ışık, dairesel gölgeleme plakası ile bloke edilir ve ışığın orta kısmı bloke edilir. Dairesel gölgeleme plakasından geçen ışık, dikey aydınlatıcıya içi boş bir silindirik ışın olarak girer. Karanlık alan aydınlatması için dikey aydınlatıcı, silindirik ışınları yukarı doğru yansıtan ve objektif lens kabuğu boyunca yansıtıcı kondansatörün metal ark yansıtan yüzeyine yansıtan dairesel bir reflektördür. Yansıması ışık odağını yer yüzeyine dönüştürür. üzerinde.

Yansıtıcı kondansatörün yansıdığı ışık, son derece büyük eğim açısı nedeniyle metalografik taşlama yüzeyinde yansıtılmaktadır. Numune cilalı bir ayna yüzeyi ise, numunenin yansıyan ışık hala büyük bir eğim açısıyla ters yönde yansıyadır, objektif lense girmek imkansızdır. Bu nedenle, mercek tüpünde sadece siyah adım görülebilir. Sadece numunenin girintileri, objektif objektifi girebilir. Numune üzerindeki doku, parlak beyaz bir görüntü ile karanlık görünüm alanına yansıtılacaktır. Adından dolayı, \\"Dark Field \\" (karanlık alan) aydınlatması olarak adlandırılır. Çoğu durumda, koyu alan aydınlatması ile elde edilen siyah arka plan üzerine beyaz görüntünün parlak kısmı, parlak alan aydınlatması ile elde edilen beyaz zemin üzerine siyah görüntünün siyah kısmı için uygundur.

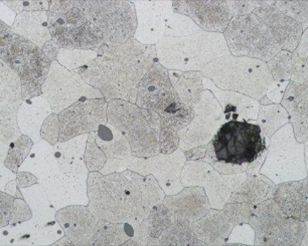

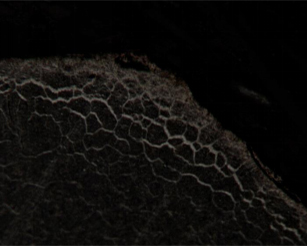

(Metalografik Parlak Alan Görüntüsü) (Metalografik Karanlık Alan Görüntüsü)

Dört, karanlık alan aydınlatması esas olarak aşağıdaki üç avantaja sahiptir.

1. Kara alandaki olay ışınının son derece büyük eğim açısı nedeniyle, objektif lensin etkili sayısal açıklığı artar, bu nedenle objektif lensin ayrımcılık kabiliyeti de artar. Karanlık alan aydınlatması altında gözlendi, çok ince aşınma izlerinin bile tanımlanması kolaydır.

2. Parlak alan aydınlatmasından farklı olarak, zemin yüzeyindeki ışık olayı ilk önce objektif lensten geçmez, böylece önemli ölçüde azaltılır.

Cam hava arabiriminden geçen hattın birden fazla kez geçen hattın neden olduğu yansıma ve parlama, son görüntünün kontrastını iyileştirir.

3. Karanlık alan gözlemi, metalik olmayan metalik olmayanların rengini doğru bir şekilde tanımlayabilir. Örneğin, bakır oksit, parlak beyaz ışık aydınlatması alanında gözlemlendiğinde açık mavi renk ton verirken, karanlık alan gözleminde gerçek bir yakut kırmızı rengi görülebilir. Bu nedenle, metalik olmayan kapsamları belirlerken, karanlık alan gözlemi son derece önemlidir.

Karanlık alan gözlemlerini yapmak için,Metalurji mikroskobuDairesel bir reflektör ve özel bir koyu alan yansıtıcı kondenser veya kırılma kondansatörü olmalıdır. Yansıtıcı kondansatör, kullanımda olduğunda objektif lens dışında ayarlanan metal bir ark şeklindeki yansıtıcı yüzeydir; Bazı tasarımlar, objektif lensi ve yansıtıcı ışık aynasını bir içine birleştirir.

Karanlık alan aydınlatması paralel ışık kullanmalıdır. Dark-saha gözlemini kullanırken, genellikle ışık kaynağı sistemini yeniden ayarlamak, toplama lensinin konumunu değiştirmesi ve dairesel deklanşörü ışık bariyerinin arkasına yerleştirilmesi gerekir. Karanlık alan gözleminde, nesne görüntüsünün düşük parlaklığı nedeniyle, ışığı fotoğraflarken çok dikkatli olması ve daha yüksek hassasiyet hızı olan bir film seçmesi gerekir ve maruz kalma süresi buna göre artacaktır.
