Safir İzle Cam Sertlik Testi

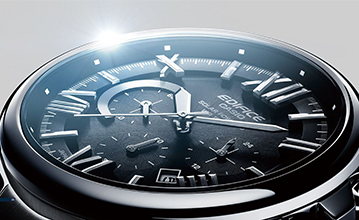

Safir aynası yapay sıkıştırma ile sentezlenen bir tür kristal aynadır. Avantajı yüksek yoğunlukludur ve çizilmesi kolay değildir. Safir cam aynasının sertliği, sadece elmas sertliğine, 2200-2300 (çelik sertliğinin yedi katı) sertliğine ve iyi sertliğe, iyi optik geçirgenlik, düşük sürtünme olan bir MOHS sertliği ile Yüksek sıcaklık dayanımı ve kristal cam aynadan daha iyi ve sentetik cam aynadan daha yüksek aşınma direncine sahiptir. İzle aynası olarak kullanmak, sızdırmazlık, güç ve şok direnci diğer malzemelerden daha iyidir. Bu nedenle, Safir aynası, üst saatler için bir tanımlayıcı haline geldi. Tabii ki, yüksek fiyatı da bekleniyor.

Düzenli bir marka saati ise, Safir Camı genellikle İngilizce Sapphire veya Safir Kristalinde belirtilen saatin kadranına veya arka kapağına basılır. Ancak aynı zamanda eksiklikleri de vardır, yani darbeye dayanıklı değildir ve çarpma, ağır basınçlar ve ağır düşmeler gibi uygun olmayan operasyonlar için uygun değildir. Cam gibi, kırılgandır ve kolayca kırılır. Bu nedenle, safir aynası bozulduktan sonra, ortaya çıkan bakım maliyetleri çok pahalı olacaktır, çünkü saatçakçı, objektifleri değiştirmeden önce hareket halinde hiçbir safir döküntüsünün kalmadığından emin olmak için dikkatli bir şekilde kontrol etmelidir. Ek olarak, güçlü bir parmak izi koleksiyoncusudur, bu nedenle sıklıkla parlak olmak için silinmesi gerekir.

Safirin sertliğinin nitelikli olup olmadığı, üst düzey saatlerin kalite güvencesinde önemli bir faktör olarak dikkate değer bir soru haline gelmiştir. Safir sertliği için yaygın olarak kullanılan iki test yöntemi vardır: 1) MOHS Sertlik Testi 2) Mikro Vickers Sertlik Testi

1. MOHS Sertlik Testi

MOHS sertliği, MOHS sertliği (MOHS sertliği) olarak da bilinen sertlik, bir mineral sertliği standardı temsil eder. İlk olarak 1812'de Alman mineralogist Frederich MOH'ler tarafından önerildi. Ölçülen çiziklerin derinliği sertliği ifade etmek için on seviyeye ayrılmıştır: talk 1 (en küçük sertlik), alçı 2, kalsit 3, florit 4, apatit 5, ortoklaz ( feldispat; ortoklaz; periklaz) 6, kuvars (kuvars) 7, topaz (topaz) 8, korindom (korindon) 9, elmas (elmas) 10.

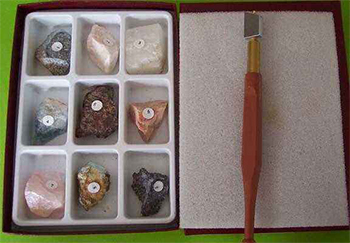

MOHS Sertlik Kalem Test Yöntemi:

1) dolaylı hedef tahmin yöntemi

Gemstone'un sertliği, fasetlerin pürüzsüzlüğüne ve işlemden sonra kenarların netliğine yansıtılabilir. Büyüteç altında, sertlik büyüklüğünün mücevherlerinin yönlendirmelerinin düzgün, düz ve keskin olduğunu görebilirsiniz. Dolaylı görsel inceleme yöntemi, tahribatsız bir yaklaşık sertlik tanımlama yöntemidir.

2) Doğrudan ölçüm yöntemi

Bu yöntem, ölçülmek üzere GEM mineralinin arasındaki karşılıklı oyma karşılaştırmasına ve standart sertlik mineraline dayanmaktadır. 1982'de, Alman mineralogisti yosun standart bir mineral, notlarını önerdi: talk-1, alçı-2, kalsit-3, florit-4, apatit-5, ortoklaz-6, kuvars-7, topaz-8, korindon-9 , Diamond-10. Corundum ve elmas arasındaki sertlik boşluğu en büyüğüdür.

3) Becerileri ve önlemleri kullanın
3.1 dolaylı olarak önce numunenin sertliğini tahmin edin;
3.2 Göze çarpmayan bir yer bulun ve numuneyi işaretlemek için 1 ila 2'nin görsel sertliğinden daha düşük bir sertlik kalem kullanın. Eğer hareket etmiyorsa, numunenin sertliğinin sertlik kaleminden daha yüksek olduğu ve ardından işlemi tekrarlamak için daha yüksek bir sertlik kalemini kullanması anlamına gelir. Sadece hafif izler varsa, numunenin sertliği sertlik kaleminin sertliğine eşdeğerdir. Ardından, işlemi işaretlemek ve tekrarlamak için daha yüksek bir sertlik kalem kullanın. İzler varsa, numunenin sertliği bu sertlikten daha düşüktür. Kalemin sertliği, test edilen numunenin sertliği veya menzili şu anda değerlendirilebilir;
3.3 Orta olmak için puanlama yoğunluğuna dikkat edin, ne çok hafif veya çok ağır
3.4 Sertliği belirlemek için doğrudan puanlama yöntemi taşlara zarar verdiğinden, genellikle bu yöntemi bitmiş taşlar üzerinde kullanmasına izin verilmez.

Özetlemek için, MOHS Sertlik Testi, safirin sertlik aralığını kolayca belirleyebilir, ancak doğru bir sertlik değeri elde edemez ve işlem sırasındaki çizikin derinliği kavrayabilir, böylece Safir Camu Test Lensi Genellikle mikro vickers test yöntemini benimser.

2. Mikro Vickers Sertlik Testi

Vickers sertliği, bir elmas piramit girinti, belirtilen bir test kuvveti hareketi altında test numunesinin yüzeyine basılan karşıt yüzeyler arasında 136 derece arasında bir açıyla kullanılmasını ifade eder ve yük sabit bir süre sonra çıkarılır. Numunenin yüzey basıncını ölçmek için zamanın. İşaretin çapraz uzunluğu D ve daha sonra girinti yüzey alanını hesaplar ve nihayetinde, Sembol HV sembolü ile temsil edilen metalin vickers sertlik değeri olan girinti yüzey alanındaki ortalama basıncı hesaplar. Gerçek ölçümde, manuel hesaplama gerekli değildir, ancak makine doğrudan ölçülen malzemenin sertlik değerini otomatik olarak ölçer.

Mikro sertlik test cihazı, mikro vickers sertlik test cihazının kısaltmasıdır. Maksimum test kuvveti 1000GF'yi geçmeyen Vickers sertlik test cihazı, toplu olarak Mikro Vickers Sertlik Test Cihazı olarak adlandırılır. Test kuvveti küçük olduğundan, testten sonra numunedeki girinti, çıplak gözle görülmesi zordur, bu yüzden birçok kişi mikrodirme testini tahripsiz bir sınava atfeder.

Adımlar:

1) Numuneyi tezgah üzerine yerleştirin

2) Test Kuvvetini ayarlayın (10GF-1000GF seçim için 8 seviyeli test kuvveti sağlayın), tam şarj süresi (1-99 saniye isteğe bağlı, genellikle 8-10 saniye içinde ayarlanır)

3) Numunenin yüzey yapısı mercek içinde açıkça görülene kadar vida kaldırma el çarkını netleme yapmak için çevirin.

4) Dokunmatik ekrandaki \\"Başlat \\\\" düğmesine tıklayın, makine otomatik olarak test eder ve taret, test tamamlandıktan sonra otomatik olarak ölçüm nesnel lens konumuna geri döner.

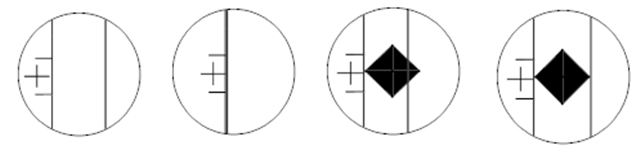

Presleme tamamlandıktan sonra, numunenin yüzeyinde elmas şeklindeki bir girinti olacak ve sertlik test cihazı otomatik olarak toplam zooma dönüşecektir.400x objektif lens, girintinin diyagonal çizgisinin uzunluğunu ölçer. EBISU Dijital Ekran Vickers sertlik test cihazının mercek, manuel hesaplama ve okuma gerektirmeyen, yüksek hassasiyetli bir enkoder ile donatılmıştır. Çapraz çizginin basıldığında, sadece kodlayıcı düğmesini tıkladığınızda ve makine otomatik olarak girinti diyagonalının uzunluğunu okuyun, makine sertlik değerini, rahat ve hızlı işlemi otomatik olarak hesaplar

5) Girintinin diyagonal uzunluğunu ölçün, makine, numunenin sertlik değerini otomatik olarak hesaplar.

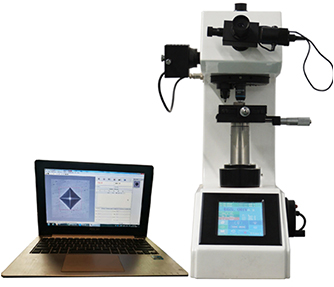

YIBIPU Elektromekanik Ekipmanları Tarafından Üretilen Dijital Ekran Mikro Vickers Sertlik Test Cihazı aşağıdaki avantajlara sahiptir:

1. En son yurt içi özel tasarım, makul yapı ve yeni görünüm

2. Yüksek otomasyon, otomatik taret tasarımı (objektif lens-intender otomatik anahtarlama) ve ana test kuvveti otomatik yükleme-tutma boşaltma, bu da test sonuçlarının doğruluğunu etkin bir şekilde garanti eden ve iş verimliliğini büyük ölçüde iyileştirir

3. Veri Depolama Fonksiyonu: Ana bilgisayar çipi, aynı anda 100 set test verisini saklayabilen yüksek hızlı bir depolama fonksiyonuna sahiptir.

4. Basit kullanım: Yüksek performanslı dijital ekran mikrometre mercek bir kodlayıcı ile donatılmıştır ve girintinin diyagonal çizgisinin uzunluğu, enkoder düğmesine sadece bir dokunuşla ekranda otomatik olarak görüntülenir. Verileri manuel olarak okumadan ve sonra girmeden etkilidir. İnsan hatasını önlemek için

5. İki fonksiyonlu bir makine, yüksek maliyet performansı: HV / HK (Vickers Sertlik, Knoop Sertlik) Test fonksiyonu ile, makine, müşterinin malzeme knoop sertlik değerini test etmesi gerekiyorsa, knoop sertlik testi işlevini saklı tutar, sadece değiştirin Sadece kafasına basın

6. Ekran daha sezgiseldir: Test yöntemini, test kuvveti, girinti uzunluğu, tutma süresi, test sürelerini, dönüşüm ölçeğini, tarih ve saati geniş ekranda daha sezgisel olarak daha sezgisel olarak görüntüleyebilen 5.6 inç LCD dokunmatik ekranla donatılmıştır.

7. Döküm alüminyum kabuğu bir anda dökülür ve oluşturulur ve yapı daha kararlıdır ve geleneksel kaynak işlemine kıyasla deforme olmaz

8. Yüzey, geleneksel sprey boyasından daha parlak ve çizilmeye karşı dirençli olan otomobil pişirme boya işlemini benimsemektedir ve yine de yıllarca kullanımdan sonra hala yenidir.

9. Platform kaldırma, geleneksel vida kaldırma ve daha kolay odaklanmadan daha kararlı olan top konumlandırma sistemini benimser

10. Dahili termal yazıcı, test sonuçları herhangi bir zamanda basılabilir

11. Optik kanal, CCD kameraya ve sertlik ölçümü ve analiz yazılımına, girintiyi ölçmek ve analiz etmek ve müşterilerin arşivlenmesi için uygun olan rapora bağlanmak için sertlik ölçüm ve analiz yazılımımıza bağlanabilir. uzun zaman.

12. Kalite Otomatik Yargılama Fonksiyonu, kullanıcılar testten önce ürünün nitelikli sertlik değer aralığını ayarlayabilir. Ürünün kalitesi ayarlanan kalifiye aralığı aştığında, makine uygun ve pratik olan makine otomatik olarak alarm verir.

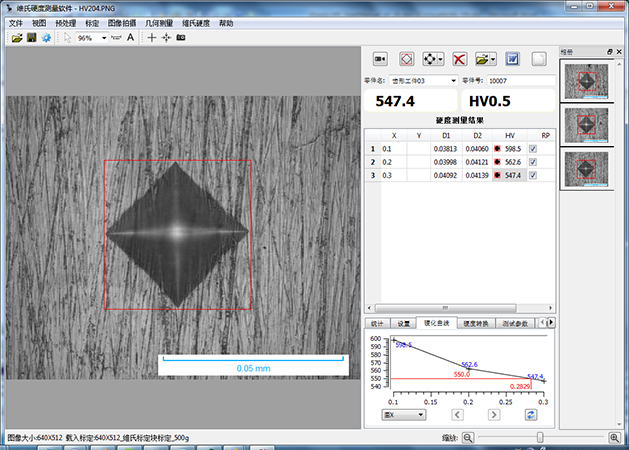

Ek olarak, profesyonel vickers sertlik ölçümü ve analiz yazılımımızla donatıldıktan sonra, bilgisayarla doğrudan iletişim kurabilir. Bilgisayarda ölçüm ve analiz yapın, detaylı test raporları, vb.

Ana fonksiyon

1. Otomatik ölçüm: Sistem otomatik olarak girintinin tepesini bulur, köşegen uzunluğu ölçer ve sertlik değerini hesaplar;

2. Hardening curve: the user manually enters the depth of the test point, the software automatically draws the hardening curve and calculates the hardening layer depth. For convenience, users can save multiple depth points to a template file for recall during testing;

üç. Hardness value conversion, correction, and effective verification: The system can convert the measured micro Vickers hardness value into other hardness values ​​such as HB, HR, etc.; it can correct the measured value of a spherical cylindrical sample; it can be effective on the measured value of the sample verification;

four. Data statistics: automatically calculate the average value, variance, Cp, Cpk and other statistical values ​​of measured hardness;

Fives. Automatic alarm: automatically mark out the upper and lower limits;

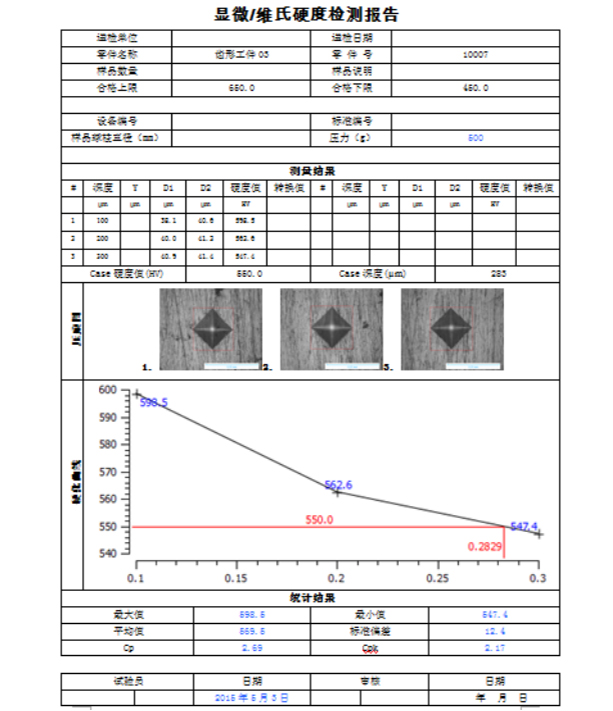

altı. Test report: Automatically generate WORD or EXCEL document report; user can customize report format; standard format includes every single hardness measurement value, statistical value, indentation image, and hardening curve, etc.;

Yedi. Data storage: the original measurement data and measurement images can be saved to a file;

Sekiz. Knoop hardness and fracture toughness: the software can be set to measure Knoop hardness or fracture toughness;

dokuz. Other functions: including general functions such as: image capture, video capture, image processing, geometric size measurement, document annotation, album management, and fixed-magnification printing.
