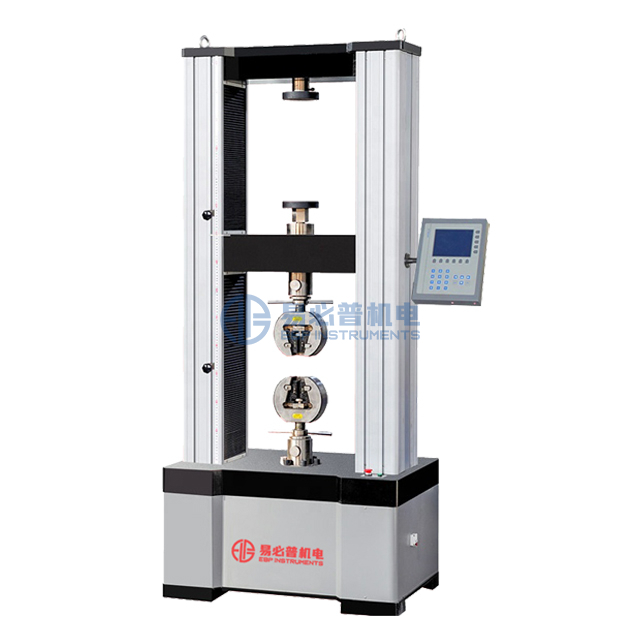

UTM-10ED
EBP INSTRUMENTS
Shanghai
90 takım / ay
Önceden tt
1 set
Şartname:
Model | UTM-10ED | UTM-20ED | UTM-30ED | UTM-50ED |
Yük çerçevesi | ||||
Maks. Yük (KN) | 10 | 20 | 30 | 50 |
Çekme alanı (mm) | 800 (kişiselleştirilebilir) | 700 (kişiselleştirilebilir) | ||
Sıkıştırma alanı (mm) | 800 (kişiselleştirilebilir) | 700 (kişiselleştirilebilir) | ||
Test genişliği (mm) | 400 (kişiselleştirilebilir) | 500 (kişiselleştirilebilir) | ||
Seyahat mesafesi (mm) | 1140 | |||
Çalışma sıcaklık | +10 ... +35 ° C | |||
Uygunluk | ISO 9000 ve CE | |||
Zorla dönüştürücü | ||||
Yük doğruluğu | 1. sınıf | |||
Yük aralığı | % 2 ~ 100% F · S | |||
Yük çözünürlüğü | 1/500000 | |||
Yer değiştirme dönüştürücü | ||||
Deformasyonun çözümü | 0.04um | |||
Yer değiştirmenin doğruluğu | Belirtilen yükün ±% 0.5'inde | |||
Yer değiştirmenin çözümü | 0.01mm | |||
Sürüş sistemi | ||||
Motor | AC servo motor | |||
Test hızı (mm / dak) | 0.001-1000 | 0.001-500 | ||
Hız doğruluğu | SET hızının ±% 0.1'inde | |||
Güç kaynağı | AC220V ±% 10, 50Hz / 60Hz (özelleştirilebilir) | |||
Standartlar
ASTMA370, ASTME4, ASTME8, ASTME9,
ISO6892, ISO7438, ISO7500-1, EN10002-4,
GB / T228-2002, GB 16491-2008, HGT 3844-2008 QBT 11130-1991, GB13-22-1991, HGT 3849-2008, GB6349-1986, GB / T 1040.2-2006, ASTM C165, EN826, EN1606, EN1607 , EN12430 vb
Ana çerçeve
1. Yüksek ve düşük sıcaklık testleri, termal odalar, fırınlar, soğutma sistemleri vb. Kullanarak özel test fikstürüyle birlikte gerçekleştirilebilir.
2. Makine tabanı, alt çapraz kafayı, servo motorun yanı sıra vida topu tahrikli mekanik iletim sistemini barındırır.
3. İki kılavuz sütun (krom kaplama) ve iki yüksek hassasiyetli bilyalı vidalı sürücü, optimum yük payı ve optimum doğrusal mobil çapraz uçurum sağlar.
4. Çerçeve stabilizasyonu ve darlığı için tasarlanmış üst çapraz kafa. Talep üzerine, mobil çapraz başlık üzerinde ikincil bir test çerçevesine izin vermek için tasarlanabilir.
5.
İnme dedektörlerinin sonu (ayarlanabilir) ve çerçeve boyunca yerleştirilmiş görsel konumlandırma cetvelleri.
Parçalar tanımlama
1. Sabit üst çapraz kafa: test çerçevesi sağlamak
2. Sertlik
3. Mobil Crosshead: Vida sürücüleri tarafından işlem gördü. Yükü test örneğine karşı uygular.
4. Alüminyum alaşımlı gövde: Vida sürücülerini barındırmak ve korumak için
5. Kavrama kafaları. Diğer kavrama kafaları ve test yapmak fikstür mevcut
6. Hücre yükleyin. Evrensel Tip (Tenis-Sıkıştırma)
7. Ölçüsü için yüksek hassasiyetli transdüser
8. Crosshead pozisyonu. Top vida eksenine monte edilmiştir.
Güvenlik deyardımcısı
1. İnme Koruması: Makine, Bilgisayar Çift
2. koruma, önceden ayarlanmış önlemek
3. Kuvvet Koruması: Sistem Ayarı
Acil Durdurma Cihazı: Acil durumları teslim
Standart aksesuarlar | İsteğe bağlı yapılandırmalar |
Ev sahibi | |
Kama Kavramak Yuvarlak örnekler için V-Jaws, Ф4-Ф9 Düz çeneler, 0-7mm | Kama Kavramak Yuvarlak örnekler için v-çeneler, Ф9-Ф14 Açılışlı düz çeneler, 7-14mm |
Sıkıştırma Kavramak Plaka Ф100mm | Diğer fikstür Bükme fikstürü |
Vidalı Hassas Vidalı | |
Panasonic ac servo motor | |
Test Kontrol Sistemi | İsteğe bağlı |
Sensör Yüksek Hassasiyetli Yük Sensörü | ABD Celtron yük sensörünü konuştu |
LCD kontrol cihazı | Dokunma ekran Görüntüle |
LcdKontrol Function özellikleri
1. Otomatik kalibrasyon: Sistem, kalibrasyon değerinin doğruluğunu otomatik olarak gerçekleştirebilir.
2. Örnek kırıldıktan sonra, otomatik dur.
3. Otomatik Ekran: Gerçek zamanlı ekran testi kuvveti, yer değiştirme, test hızı, tepe değeri, bir LCD'de test durumu.
4. Otomatik geri dönüş: BIW Test bittiğinde başlangıç konuma geri dönün.
5. Kırılma Yargısı: Kırıktan Sonra Örnekleme, Işın Otomatik Durdurma Hareketli
6. Koruma Koruma: Program kontrolü ve mekanik sınırlama koruması.
7. Aşırı yük koruması: Nominal yük cihazının% 3'ünden fazlası otomatik olarak çalışmayı bıraktığında.
8. Otomatik Hesaplama: Giriş numunesinden sonra otomatik hesaplama alanı (yuvarlak); Genişlik, kalınlık (düz), örnek gösterge vb.
Şartname:
Model | UTM-10ED | UTM-20ED | UTM-30ED | UTM-50ED |
Yük çerçevesi | ||||
Maks. Yük (KN) | 10 | 20 | 30 | 50 |
Çekme alanı (mm) | 800 (kişiselleştirilebilir) | 700 (kişiselleştirilebilir) | ||
Sıkıştırma alanı (mm) | 800 (kişiselleştirilebilir) | 700 (kişiselleştirilebilir) | ||
Test genişliği (mm) | 400 (kişiselleştirilebilir) | 500 (kişiselleştirilebilir) | ||
Seyahat mesafesi (mm) | 1140 | |||
Çalışma sıcaklık | +10 ... +35 ° C | |||
Uygunluk | ISO 9000 ve CE | |||
Zorla dönüştürücü | ||||
Yük doğruluğu | 1. sınıf | |||
Yük aralığı | % 2 ~ 100% F · S | |||
Yük çözünürlüğü | 1/500000 | |||
Yer değiştirme dönüştürücü | ||||
Deformasyonun çözümü | 0.04um | |||
Yer değiştirmenin doğruluğu | Belirtilen yükün ±% 0.5'inde | |||
Yer değiştirmenin çözümü | 0.01mm | |||
Sürüş sistemi | ||||
Motor | AC servo motor | |||
Test hızı (mm / dak) | 0.001-1000 | 0.001-500 | ||
Hız doğruluğu | SET hızının ±% 0.1'inde | |||
Güç kaynağı | AC220V ±% 10, 50Hz / 60Hz (özelleştirilebilir) | |||
Standartlar
ASTMA370, ASTME4, ASTME8, ASTME9,
ISO6892, ISO7438, ISO7500-1, EN10002-4,
GB / T228-2002, GB 16491-2008, HGT 3844-2008 QBT 11130-1991, GB13-22-1991, HGT 3849-2008, GB6349-1986, GB / T 1040.2-2006, ASTM C165, EN826, EN1606, EN1607 , EN12430 vb
Ana çerçeve
1. Yüksek ve düşük sıcaklık testleri, termal odalar, fırınlar, soğutma sistemleri vb. Kullanarak özel test fikstürüyle birlikte gerçekleştirilebilir.
2. Makine tabanı, alt çapraz kafayı, servo motorun yanı sıra vida topu tahrikli mekanik iletim sistemini barındırır.
3. İki kılavuz sütun (krom kaplama) ve iki yüksek hassasiyetli bilyalı vidalı sürücü, optimum yük payı ve optimum doğrusal mobil çapraz uçurum sağlar.
4. Çerçeve stabilizasyonu ve darlığı için tasarlanmış üst çapraz kafa. Talep üzerine, mobil çapraz başlık üzerinde ikincil bir test çerçevesine izin vermek için tasarlanabilir.
5. İnme dedektörlerinin sonu (ayarlanabilir) ve çerçeve boyunca yerleştirilmiş görsel konumlandırma cetvelleri.
Parçalar tanımlama
1. Sabit üst çapraz kafa: test çerçevesi sağlamak
2. Sertlik
3. Mobil Crosshead: Vida sürücüleri tarafından işlem gördü. Yükü test örneğine karşı uygular.
4. Alüminyum alaşımlı gövde: Vida sürücülerini barındırmak ve korumak için
5. Kavrama kafaları. Diğer kavrama kafaları ve test yapmak fikstür mevcut
6. Hücre yükleyin. Evrensel Tip (Tenis-Sıkıştırma)
7. Ölçüsü için yüksek hassasiyetli transdüser
8. Crosshead pozisyonu. Top vida eksenine monte edilmiştir.
Güvenlik deyardımcısı
1. İnme Koruması: Makine, Bilgisayar Çift
2. koruma, önceden ayarlanmış önlemek
3. Kuvvet Koruması: Sistem Ayarı
Acil Durdurma Cihazı: Acil durumları teslim
Standart aksesuarlar | İsteğe bağlı yapılandırmalar |
Ev sahibi | |
Kama Kavramak Yuvarlak örnekler için V-Jaws, Ф4-Ф9 Düz çeneler, 0-7mm | Kama Kavramak Yuvarlak örnekler için v-çeneler, Ф9-Ф14 Açılışlı düz çeneler, 7-14mm |
Sıkıştırma Kavramak Plaka Ф100mm | Diğer fikstür Bükme fikstürü |
Vidalı Hassas Vidalı | |
Panasonic ac servo motor | |
Test Kontrol Sistemi | İsteğe bağlı |
Sensör Yüksek Hassasiyetli Yük Sensörü | ABD Celtron yük sensörünü konuştu |
LCD kontrol cihazı | Dokunma ekran Görüntüle |
LcdKontrol Function özellikleri
1. Otomatik kalibrasyon: Sistem, kalibrasyon değerinin doğruluğunu otomatik olarak gerçekleştirebilir.
2. Örnek kırıldıktan sonra, otomatik dur.
3. Otomatik Ekran: Gerçek zamanlı ekran testi kuvveti, yer değiştirme, test hızı, tepe değeri, bir LCD'de test durumu.
4. Otomatik geri dönüş: BIW Test bittiğinde başlangıç konuma geri dönün.
5. Kırılma Yargısı: Kırıktan Sonra Örnekleme, Işın Otomatik Durdurma Hareketli
6. Koruma Koruma: Program kontrolü ve mekanik sınırlama koruması.
7. Aşırı yük koruması: Nominal yük cihazının% 3'ünden fazlası otomatik olarak çalışmayı bıraktığında.
8. Otomatik Hesaplama: Giriş numunesinden sonra otomatik hesaplama alanı (yuvarlak); Genişlik, kalınlık (düz), örnek gösterge vb.
