EFD-500
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 set
Tanıtım:

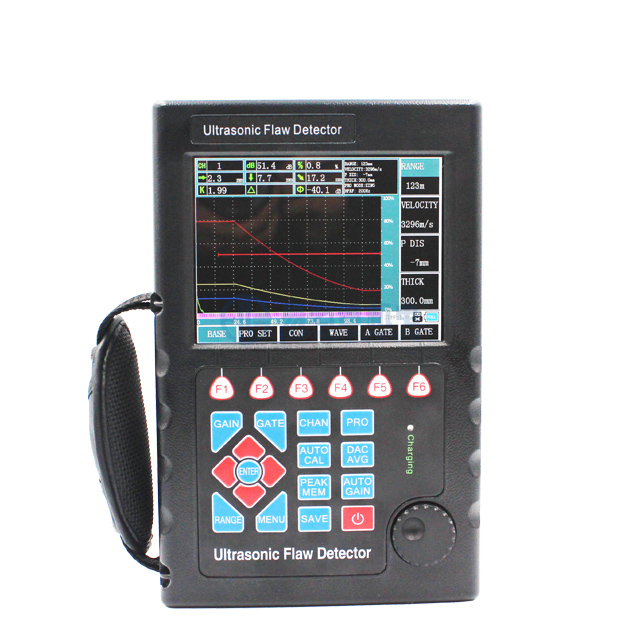

Gelişmiş Yüksek Hassasiyetli Dijital Ultrasonik Flaw Dedektörü hızlı, kolay ve hasarsız olabilir, Çatlaklar gibi iş parçasının içindeki çeşitli kusurları doğru bir şekilde tespit edin, bulun, değerlendirin ve teşhis edin, kaynaklar, gözenekler, kum delikleri, kapanımlar, katlanır vb. Elektrik gücü için uygulanmıştır, Petrokimya, Kazan ve Basınçlı Gem, Çelik Yapı, Askeri, Havacılık, Demiryolu Taşımacılığı, Otomobil, Makine ve Diğer Alanlar. Tahribatsız sınav endüstrisi için önemli bir araçtır.
2.1 Ölçüm Ekran Modu: Pozitif dalga, negatif dalga, tam dalga ve radyo frekans dalgası;
2.2 Doğrusal bir bastırma fonksiyonuna sahiptir, maksimum inhibisyon ekran yüksekliğinin% 80'idir;
2.3 Tek kristal probu, çift kristal prob ve iki muayene modu arasında geçiş yapabilir;
2.4 Bir kapı ayarı ve alarm fonksiyonu vardır. Kapının pozisyonu ve genişliği, ekranda keyfi olarak ayarlanabilir ve gelen bir dalga alarmı ayarlanabilir;
2.5 Beş yüz (500) Bağımsız algılama kanalı, her kanal, ayrı bir test parametreleri, DAC eğrisi ayarlayın;
2.6 Açılı ve K değeri olan iki ekran modu;
2.7 DAC eğrisi otomatik olarak üretilir ve dört ek ayarlanabilir ofset eğrisi ile 10 puan kaydedilebilir;
2.8 AVG eğrisi otomatik olarak üretilir ve iki tür kusur özelleştirilebilir;
2.9 Otomatik Prob Kalibrasyonu Fonksiyonu;
2.10 Depolama fonksiyonu ile, 100 A tarama deseni, parametre ve DAC eğrisini saklayabilir;
2.11, depolama grafikleri oynatma işlevine sahiptir, depolama alanından depolanan A tarama grafikleri ve ekranda görüntülenir;
2.12, belirtilen içeriği (depolama grubu numarası ile temsil edilen) depolama alanından silmek için bir silme işlevine sahiptir;
2.13 Tepe Bellek Fonksiyonu;
2.14 Dalga formu ve inceleme parametreleri ile dondurucu ve çözülme fonksiyonları;
2.15 Ses yolu ölçümü ve yankı frekansı analiz fonksiyonu ile;
2.16 Gerçek zamanlı güç durumu gösterge işlevi;
2.17 Destek USB İletişim Arayüzü;
2.18 Li-pil, düşük güç tüketimi, sürekli olarak on saatten fazla çalışma yapabilir
2.19 Çalışma sırasında zil alarmı ayarlayabilir
2.20 Işık, kullanışlı, kullanımı kolay
Teknik özellik:
Model | EFD-500 |
Tarama aralığı (mm) | Tarama aralığı (mm): 0 ~ 10000 Sınıflar: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000. Adım mesafesini ayarlama: 1mm |
Darbe Kaydırma (MS): -7 +9984'e Sınıflar: -20, -10, 0.0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1500, 2000, 2500, 3000, 3400. Ayar Adımı: 1 (-7ms ~ 9984ms) | |
Prob Zero Noktası (MS) | Probe Zero Noktası: 0.0 ~ 99.99 Adımı ayarlayın: 0.01 |
Malzeme Ses Hızı (M / S) | Malzeme Ses Hızı: 1000 ~ 15000 7 Sabit ses hızları: 2260, 2730, 3080, 3230, 4700, 5900, 6300 Adımı ayarlayın: 1 |
Çalışma yöntemleri | Tek prob (alma ve gönder) İkili problar (bir tane göndermek için bir tane almak için) |
Frekans aralığı (MHz) | 0,5 ~ 20 |
Kazanç ayarlaması (dB) | 0 ~ 120; Adımı ayarlayın: 0.2, 1, 2, 4, 6, 8, 10, 20, 50 |
Lineer inhibisyon | Ekran yüksekliği% 0 ila% 80, Adım Boyutu: 1% |
Dikey doğrusallık hatası | Dikey doğrusal hata, % 3'ten fazla değil |
Yatay doğrusal hata | Tarama aralığında, % 0.2'den fazla değil |
Kusur Algılama Hassasiyet Marjı | ≥62db |
Dinamik aralık | ≥32db |
Alarm | Gelen dalga alarmı |
Ekran | Yüksek parlaklık rengi 5.7 ekranda |
A-Scan Ekran Alanı | Tam ekran veya yerel; A-Tara Dondur ve Çözülme A-Scan Dolguları |
Kusur algılama kanalı | 300 |
Veri depolama | 500 A-SCAN Grafik |
İletişim arayüzü | USB bağlantı |
Ölçü birimleri | Mm |
Güç adaptörü | 100V ~ 240V girin / 50Hz ~ 60hz; 9V / 1.5A çıkışı |
Pil | Lityum (Li) Batarya 5000mAh |
Çalışma sıcaklığı (° C) | -10 ~ 50 ° C |
Çalışma Nemi (RH) | % 20 ~ 90% |
arayüz türü | Bnc |
Boyutlar ve N / W | 220 * 140 * 50mm; 1 kg |
Paket Boyutu ve G / W | 46 * 38 * 18mm; 5.5kg |
Paket listesi:
İsim | Qty | |
1 | Ana ünite | 1 |
2 | Düz prob 10mm 2.5mhz | 1 |
3 | Açı Probu 13x13 K2 2.5MHz | 1 |
4 | Prob Bağlantı Kablosu | 2 |
5 | Güç adaptörü | 1 |
6 | Garanti belgesi | 1 |
7 | Ürün Sertifikası | 1 |
8 | Kullanım klavuzu | 1 |
9 | Yazılım | 1 |
10 | Enstrüman davası | 1 |
İsteğe bağlı satın alma probları:
Prob fiyatı esas olarak kristal boyutuna bağlıdır. Ve frekans, 0.2MHz - 10MHz aralığında kendiniz tarafından seçilebilir. 30 °, 45 °, 60 °, 70 °, 80 ° gibi genel açıları sağlayabiliriz.
Açılı ışın probu | 6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30 | Düz ışın probu (SoftFilm) | Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30 |
Çift eleman ışın probu (SoftFilm) | Φ8, φ10, φ12, φ14, φ20, φ25, φ30, | Daldırma probu | Φ10, φ14, φ20, φ25 |
Su dolu prob | Φ20, φ25 | Küçük açı probu | Φ14, φ20, φ25,18 × 18 |
İkili eleman düz ışın probu (SoftFilm) | 8 × 9,10 × 12 | Yüzey dalgası probu | 10x12 |
Sürünen Dalga Probu | 8 × 12,6 × 6 | Küçük çaplı prob | 5 × 5,5 × 7 |
Plaka dalga probu | 20 × 30 | Değişken açı probu | 10 × 10,10 × 12 |
