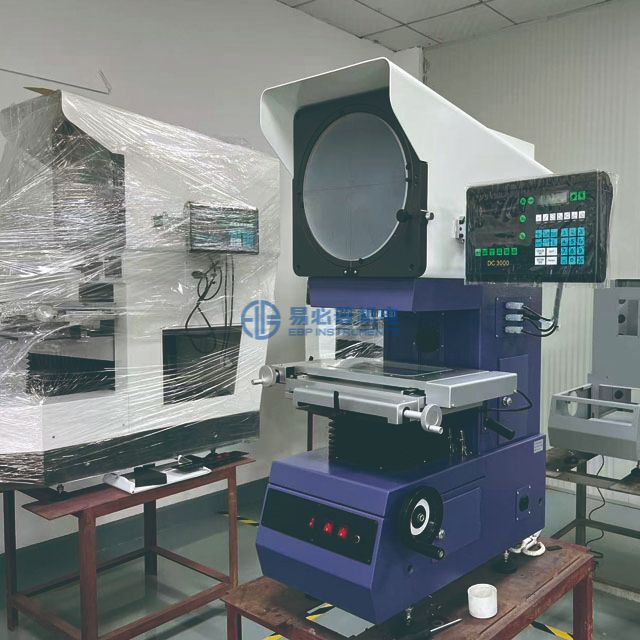

EYP-150 / 200 / 250
EBP INSTRUMENTS
Şangay, Çin
Ayda 120 Takım
T/T peşin
1 Takım

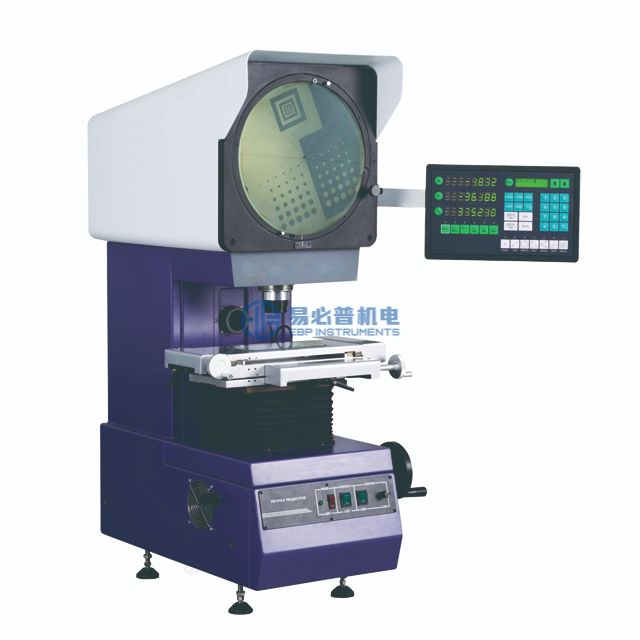

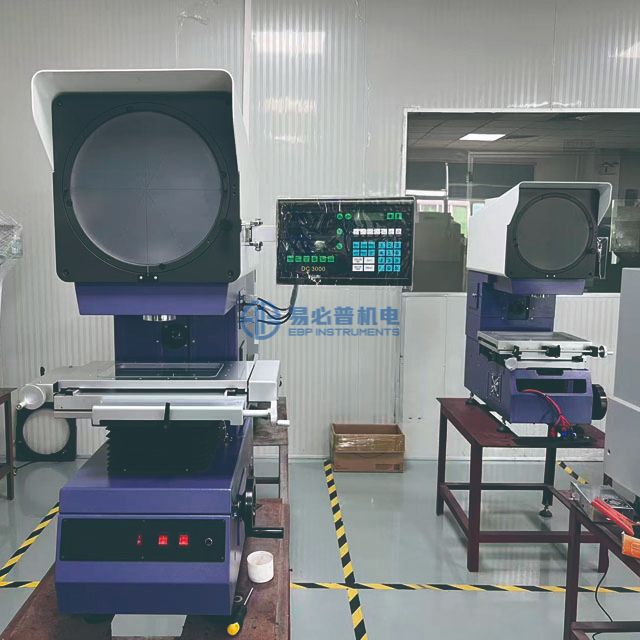

EYP-150 yüksek hassasiyetli profil projektörü esas olarak uzunluk, açı, kontur ve yüzey şeklinin mekanik parçalarının ölçümü için kullanılır, karmaşık iş parçalarının, kam, vida dişi, dişlinin her türlü yüzeyini ve ana hatlarını inceleyebilir, frezeleme kesici vb. gerçekleştirebilir, yaygın olarak sayaç, elektron, havacılık makineleri, hafif sanayi, kolej, araştırma enstitüsü ve ölçüm inceleme departmanında kullanılır.
Özellikler:
1. Büyütme hatası %0,06'dan az olan Ø 312 mm projeksiyon ekranı.
2. Kaplama işlemi reflektörü, daha net görüntü ve mükemmel toz geçirmez.
3. Güçlü Çift eksenli fan soğutma sistemi, kullanım ömrünü oldukça artırır.
4. Tüm ölçüm sonuçları doğrudan yazdırılabilir veya daha ileri işlemler için bilgisayara aktarılabilir.
5. Birinci sınıf bileşenlerle, yüksek standartta işçilikle üretilmiştir.
6. Dijital Okuma, mm ve inç arasındaki değişimi destekler.
Teknik Özellikler:
Modeli | / | EYP-150 | EYP-200 | EYP-250 | ||
Tablo | Metal Masa Boyutu (mm) | 340x152 | 404x228 | 450x280 | ||
Cam Masa Boyutu (mm) | 196x96 | 260x160 | 306x196 | |||
X ekseni Strok (mm) | 150 | 200 | 250 | |||
Y ekseni İnme (mm) | 50 | 100 | 150 | |||
Z ekseni Strok (mm) | Odaklanma için 90 | |||||
Ölçüm Doğruluğu* | Örn, y ≤ (3,0+L/200)μm | |||||
Çözünürlük(X,Y) | 0,5 mikron | |||||
Projektör Ekranı | Ekran Boyutu (mm) | Ø 312 Kullanım Aralığı>Ø 300(Sayaç Hattı ile) | ||||
Ekran Dönme Aralığı | 0°~360° | |||||
Döner Açı Çözünürlüğü | 1' veya 0,01° | |||||
Projeksiyon Doğruluğu* | Kontur: ≤±0,06%, Yüzey: ≤ ±%0,06 | |||||
Objektif | Büyütme | 10X (standart) | 20X (seçenek) | 50X (seçenek) | 100X (seçenek) | |
Nesne Görünümü | Ø30mm | Ø15mm | Ø6mm | Ø3mm | ||
Çalışma Mesafesi | 77,7 mm | 44,3 mm | 38,4 mm | 25,3 mm | ||
Maks. iş parçası yüksekliği | 80mm | 80mm | 80mm | 80mm | ||
DRO | İngilizce olarak görünen DC-3000 Dijital Okuma, boyut verilerini toplamak ve nokta, çizgi, daire, açı ve mesafeyi vb. ölçmek için kullanılabilir. | |||||
Soğutma | Hayranlar tarafından | |||||
Aydınlatma | 24V/150W halojen iletilen aydınlatma, 21V/150W halojen yansıtan aydınlatma | |||||
Güç | 110V/220V(AC);50/60HZ; Toplam Güç Tüketimi 400W | |||||
Boyut (U*G*Y, mm) | 770*550*1100 | 780*780*1100 | 810*780*1120 | |||
Ağırlık (kg) | 180 | 190 | 200 | |||
Seçenek | Mini yazıcı, Kenar dedektörü, Metroloji yazılımı vb., ayrıntılar için lütfen 'Ek'e bakın. | |||||
* Tüm veriler JJF1093-2002 standardına göre test edilmiştir.
L ölçülen uzunluktur (birimler: mm)
Spesifikasyon önceden haber verilmeksizin değiştirilebilir

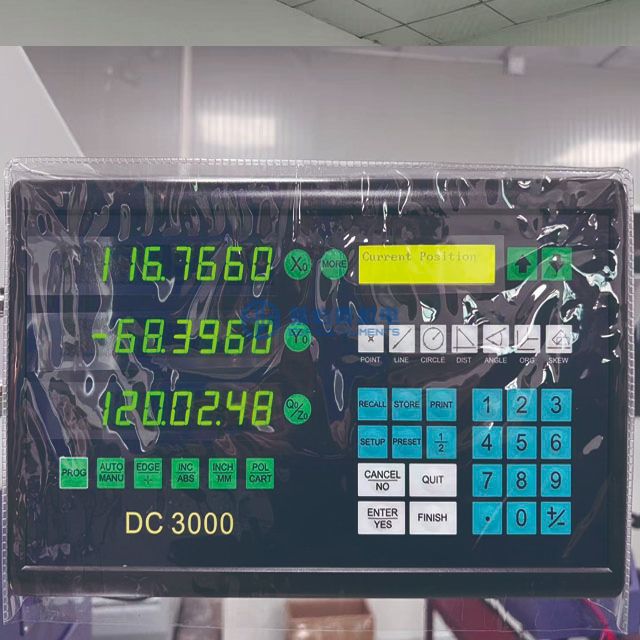

Dijital Okuma DC 3000:
1. İki boyutlu ölçüm: genişliği, uzunluğu, açının her iki tarafını, koni açısını, silindirin çapını, pah kırmayı, düzlüğü, yuvarlaklığı, silindirliği, dikliği, paralelliği vb. ölçün.
2. Kullanıcı programı: ön paneldeki tuşlara basma dizileri, programlar olarak saklanabilir ve daha sonraki bir tarihte tekrar oynatılabilir. Bu yetenek özellikle bir dizi özdeş parçanın ölçülmesi gerektiğinde kullanışlıdır.
3. İletişim: RS232 arayüzü ve yazıcı arayüzü ile ölçüm verilerini mini bir yazıcıya veya metroloji yazılımıyla donatılmış bir bilgisayara aktarabilirsiniz.
4. Ölçüm Birimi: destek mm veya inç
5. Dil: Çince, İngilizce, Portekizce.
