EVM-21B / 32B / 43B / 54B
EBP INSTRUMENTS
Şangay, Çin
Ayda 120 Takım
T/T peşin
1 Takım
I. Kullanım

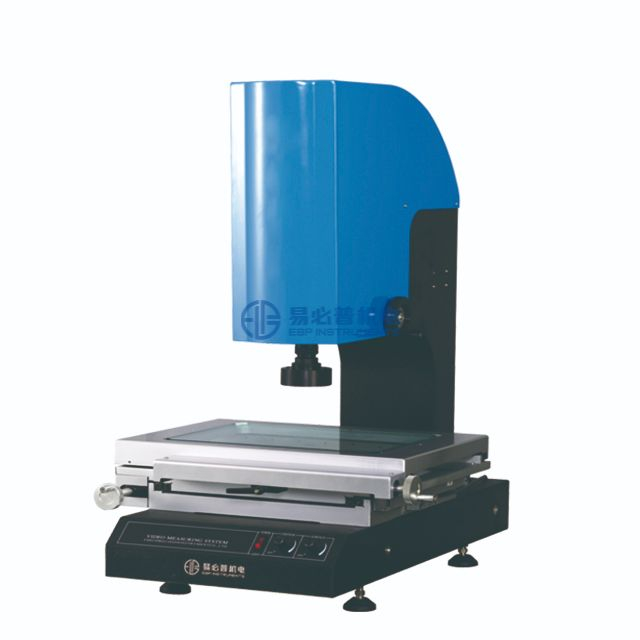

1.1 EVM-B Serisi, EBP INSTRUMENTS tarafından geliştirilen geliştirilmiş tip manuel Video Ölçüm Sistemidir.
1.2 Hassas ölçüm için makine, elektronik, havacılık, otomotiv, askeri, kalıp ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
1.3 Nokta, çizgi, daire, yay ve oval, dikdörtgen ölçebilir ve çok noktalı konumlandırma fonksiyonuyla doğruluğu artırabilir.
1.4 Metroloji açısından makine genişlik, uzunluk, yükseklik, kalınlık, çap, açı, düzlük, düzlük, diklik, dairesel derece, eşeksenlilik vb. test edebilir ve boyutlandırabilir.
1.5 Ölçülerin birleşimi, merkez yapı ve yapının kesişimi, yapının orta noktası, çizgi yapısı, yuvarlak yapı ve yapısal bakış açısı.
Özellikler:
1. Dizüstü bilgisayar kullanımıyla uyumlu USB arabirimi veri konsolunu benimsemek.

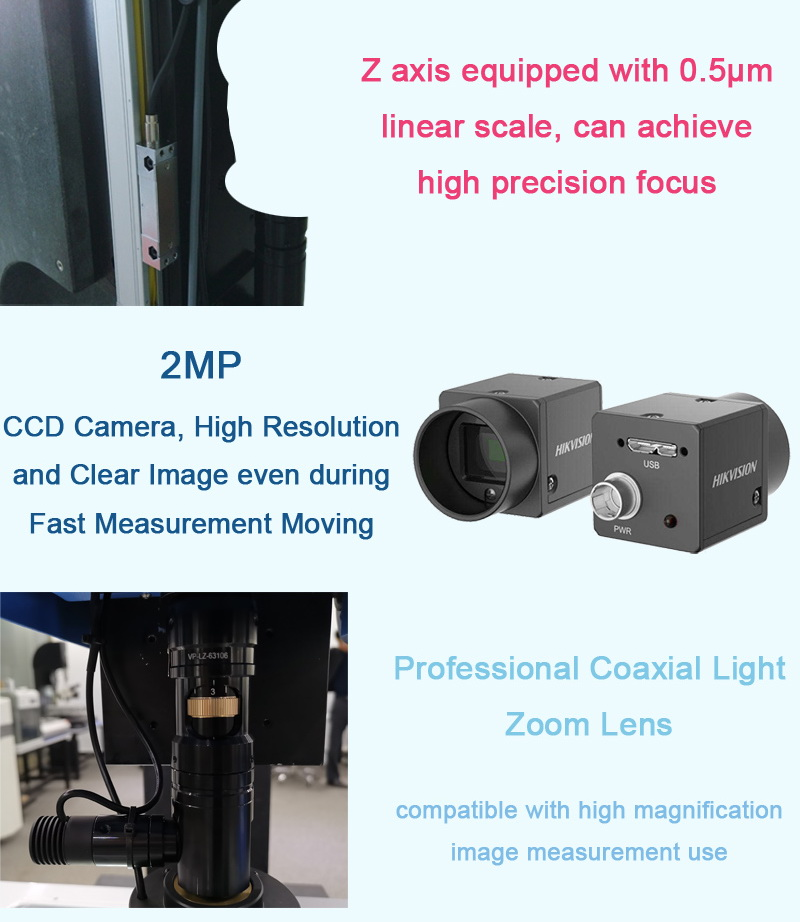

2. Yüksek büyütmeli görüntü ölçüm kullanımıyla uyumlu, koaksiyel ışıklı yakınlaştırma lensi ile birleştirilmiştir.
3. 2MP renkli kamera, yüksek ekran çözünürlüğü, daha net görüntü benimser.
4. Grade 00 granit taban ve sütun, yüksek stabilite.
5. Ölçüm verileri doğrudan AutoCAD dosyasına dönüştürülebilir ve tam bir çalışma çemberi oluşturabilir. Ölçüm verileri ayrıca istatistiksel analiz için raporlar oluşturmak amacıyla Excel, Word'e aktarılabilir.
Teknik Özellikler:
Modeli | EVM-21B | EVM-32B | EVM-43B | EVM-54B | ||
Tablo | Metal Masa Boyutu (mm) | 404*228 | 500*330 | 606*466 | 706*606 | |
Cam Masa Boyutu (mm) | 260*160 | 350*280 | 450*350 | 550*450 | ||
X, Y İnme (mm) | 200*100 | 300*200 | 400*300 | 500*400 | ||
Yük Kapasitesi | yaklaşık. 15 kg | yaklaşık. 20 kg | yaklaşık. 30 kg | yaklaşık. 35 kg | ||
Ağırlık (kg) | 180 | 260 | 315 | 500 | ||
Boyut (U)*(G)*(Y), mm | 556*540*860 | 670*660*950 | 720*950*1020 | 800*1040*1020 | ||
Ölçüm Hedefleme Sistemi (Standart Aksesuarlar) | Kamera: 2MP Renkli Kamera | |||||
Yakınlaştırma Lensi: Koaksiyel Aydınlatmalı Pomeas™ Manuel Yakınlaştırma Lensi; Büyütme: 0,7~4,5X Genişlik: 92 mm | ||||||
Video Büyütme: 28-186X Görüş Alanı: 7~1,1 mm | ||||||
Ölçek Çözünürlüğü: 0,5 μm | ||||||
Z ekseni İnme (mm) | Standart | 200 | ||||
Seçenek | 250~300 | 250~350 | 250~450 | |||
Doğruluk E1* | Örn, y ≤(3,0+L/200) μm | |||||
Doğruluk E2* | Exy ≤ (4,0+L/200) μm | |||||
Aydınlatma | Yüzey ışığı ve iletim ışığı LED'i benimser, parlaklık ayarlanabilir | |||||
Güç | 110/220V(AC), 50/60HZ 30W | |||||
* Tüm veriler ISO Standardı 10360-7-2011'e göre test edilmiştir.
L ölçülen uzunluktur (birimler: mm)

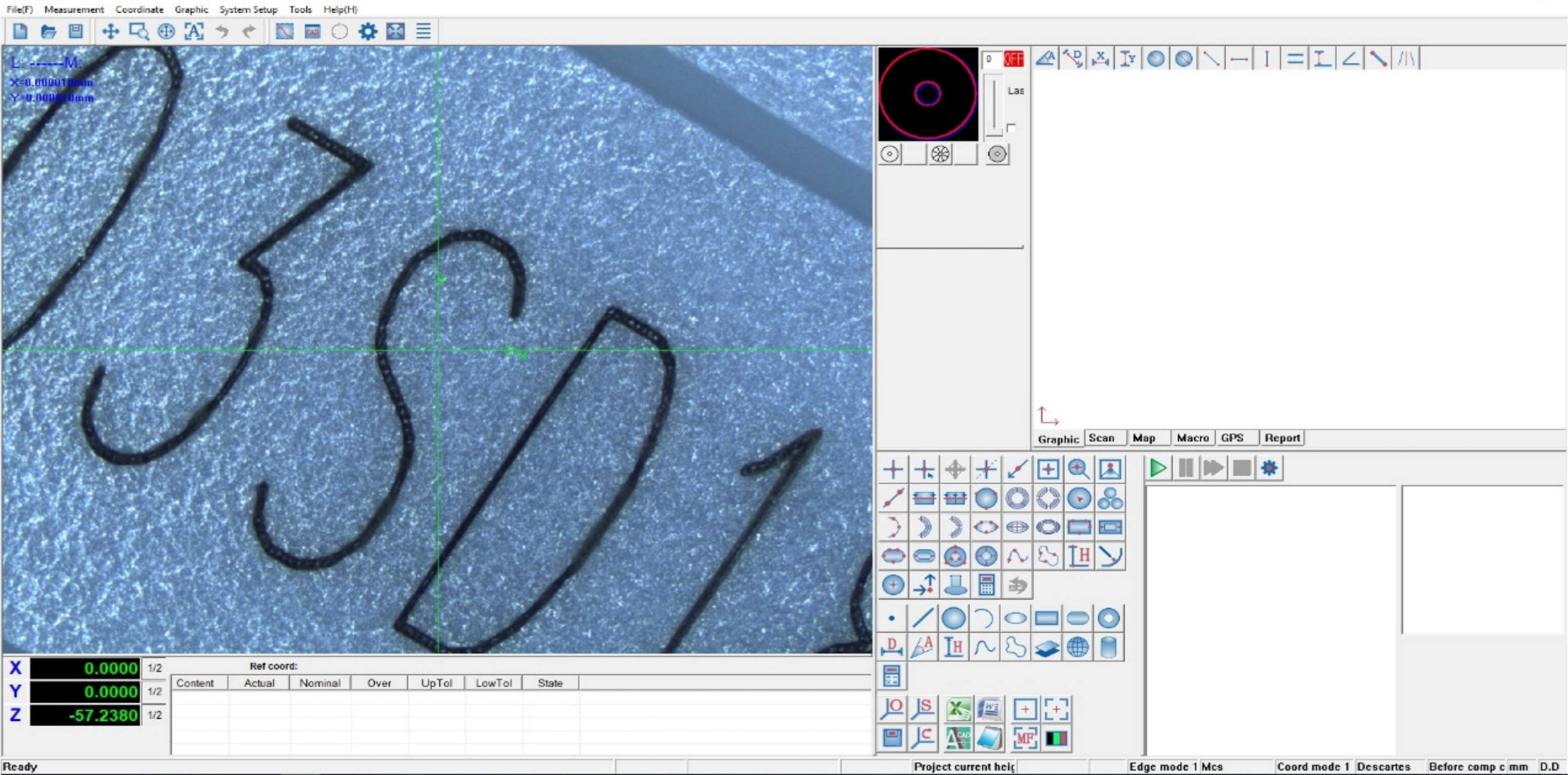

Metroloji Yazılımı:
Kullanıcı dostu arayüzü ve güçlü fonksiyonlarıyla kullanıcıların hızlı ve hassas geometri ölçümü yapmasına olanak tanır.
1) 2 boyutlu ölçüm: yüksekliği, genişliği, uzunluğu, açının her iki tarafını, koni açısını, silindirin çapını, pah kırmayı, düzlüğü, yuvarlaklığı, silindirikliği, dikliği, paralelliği vb. ölçün.
2) Maks. ve Min. Limit: maks. ve dk. Sınırlar dışında, ürünün gerçek boyutu aralık dışında olduğunda ilgili ölçüm verilerinde kırmızı arka planda uyarı görüntülenir.
3) Tersine mühendislik: yazılım ölçüm grafiklerini çizer, AutoCAD'e gerçekten doğrudan giriş yapabilir, ayrıca DXF, dwg olarak kaydedilebilir. dosyalar (genel yazılım hızından iki kat daha hızlı, hızlı bir tarayıcı olabilir).
4) Resim çıkışı: Ölçüm veya gözlem sonuçları BMP, Jpg gibi çeşitli formatlarda resim olarak kaydedilebilir.
5) Noktayı bulmak için gerçek zamanlı alt piksel: ilk alt pikseller, video ölçüm endüstrisine yönelik gelişmiş görüntü işleme teknolojisi, benzer yazılımlarla karşılaştırıldığında bir pikselin ölçüm doğruluğunu ve ölçüm verimliliğini büyük ölçüde artırır, en az 3/5 zaman tasarrufu sağlar, doğruluğu 2 kattan fazla artırır (aynı optik büyütmede).
5) Vektör çizim işlevleri: görüntü veya yazı tipleri kademesiz olarak yakınlaştırılabilir veya uzaklaştırılabilir.
6) Harita ölçümleri: Büyük iş parçasının tam bir resmini yakalayabilir ve oluşturabilir ve doğrudan grafik üzerinde ölçüm yapabilir.
6) Komut satırı: doğrudan komut satırını oluşturur, sanal ölçümün özel ihtiyaçlarını karşılamak için nokta, çizgi, daire, yay oluşturmak için koordinat bilgilerini girin.
7) Çizgi konumu toleransı: yuvarlaklık, düzlük, paralellik, diklik, eşmerkezlilik vb.
8) Boyutlandırma işlevi: yarıçap, çap, açısal boyutlar, doğrusal boyutlar, hizalama açıklaması, metin açıklaması, koordinat etiketi.
9) Otomatik ölçüm fonksiyonları: otomatik olarak düz bir çizgi bulun, çok bölgeli otomatik düz bir çizgi bulun, cl2ck daire çerçeve yuvarlak, yuvarlak çok bölgeli otomatik yay.
10) Rapor fonksiyonu: ölçüm sonuçları doğrudan EXCEL, WORD, CAD'ye dönüştürülebilir.
11) Dil: Çince, İngilizce, Korece ve Japonca, Rusça'yı destekler.
