İrhd-dnhl
EBP INSTRUMENTS
Shanghai, Shenzhen
Ayda 200 takım
Önceden tt
1 set

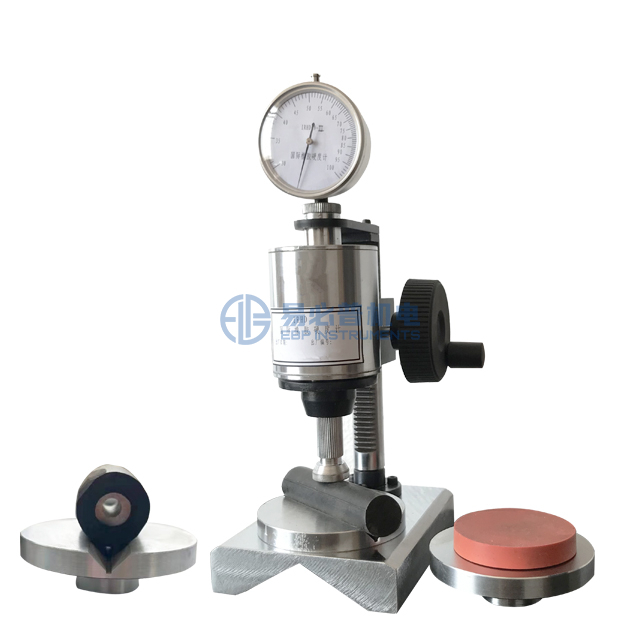

Bu cihaz, kauçuk ve benzeri kauçuk malzemelerin sertliğini ölçmek için kullanılır, özellikle kauçuk silindirlerin, hortumların, kabloların ve kauçuk ürünlerin eğri yapılarla sertliğini ölçmek için uygundur. Bu sertlik test cihazı, basit bir yapıya, rahat çalışmaya, doğru ölçüm, sezgisel okumaya sahiptir ve numunenin uluslararası standart kauçuk sertlik değerini (IRHD) doğrudan kalibre edebilir.
Şartname:
Güç: 220V 52Hz;
Boyut: 180x150x400mm;
Brüt Ağırlık: 15kg;
Minimum Ölçüm Çapı: 4mm
Ölçek |
Çaplar mm | Toplanmak | Ayağına zorlamak N
|
Test Aralığı (IRHD) | ||
İletişim N | Girinti N | Toplam N | ||||
Yöntem n (Normal Test) | Top: 2.5 ± 0.01 Ayak: 20 ± 1 Delik: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
| 30-85 |
Yöntem H (yüksek sertlik testi) | Top: 1.0 ± 0.01 Ayak: 20 ± 1 Delik: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
|
85-100 |
Yöntem l (düşük sertlik testi) | Top: 5.0 ± 0.01 Ayak: 20 ± 1 Delik: 6 ± 1 |
0.30 ± 0.02
|
5.40 ± 0.01
| 5.70 ± 0.03 |
8.3 ± 1.5
|
10-35 |
Kalınlık:
1) Yöntemler N ve H
Standart test parçası 8mm ila 10 mm kalınlığında olmalıdır ve en ince, en ince olan 2 mm kalınlığında olmayacak olan kauçuk katmanlarından oluşacaktır. Tüm yüzeyler düz ve paralel olacaktır.
Standart olmayan test parçaları daha kalın veya daha ince olabilir, ancak 4 mm kalınlığında kalın değildir.
2) Yöntem l
Standart test parçası 10 mm ila 15 mm kalınlığında olmalıdır ve ince, en ince, 2 mm kalınlığında daha az olmayacak olan kauçuk katmanlarından oluşacaktır. Tüm yüzeyler düz ve paralel olacaktır.
Standart olmayan test parçaları, daha kalın veya daha ince olabilir, ancak 6 mm kalınlığında kalın değildir.
Prensip:
Sertlik testi, bir topun küçük bir temas kuvveti altında kauçuğun içine girintinin derinlikleri arasındaki farkın ölçülmesinde oluşur. Ardından, girinti derinliği ve sertlik arasındaki ampirik ilişkiden türetilen sertlik tablolarını ve eğrilerini kontrol edin.
Okuma Sayısı:
Test parçasının üzerine dağıtılan ve birbirinden en az 6 mm ile birbirinden ayrılmış ve birbirinden ayrıldıktan sonra bir ölçüm yapın ve bunlar artan sırayla düzenlendiğinde sonuçların medyanını alın.
Sonuçların ifadesi:
Sertliği, uluslararası kauçuk sertlik derecelerindeki bireysel ölçümlerin medyanı olarak, Derece işareti (°) ve ardından gösterilen,
1) S harfi, test parçasının standart kalınlıkta veya standart olmayan test parçalarındaki testler için, gerçek test parçası kalınlığı ve daha küçük lateral boyutu Iin milimetrelerinin) (sonuç sonra belirgin bir sertlik olması);
2) Yöntem için kod mektubu, yani normal test için N, yüksek sertlik testi için H, düşük sertlik testi için L.
3) Kavisli yüzeylerde testler için, C harfi C harfi.
4) Örnek 1: 58 °, SN; Örnek 2: 16 °, 8x25mm, l; Örnek 3: 90 °, CH
Standart paketleme:
1. IRHD Sertlik Test Cihazı 1 set
2. Yuvarlak çalışma masası (test düz örneği için) 1 parça
3. Açı V-Şekli Çalışma Masası 1 parça
4. V-Şekli Çalışma Masası Destek Çerçevesi 1 parça
