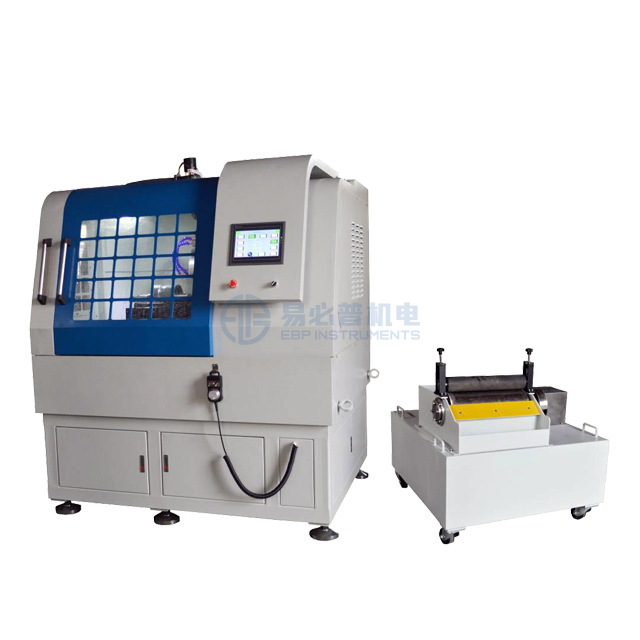

Metal İçin Büyük Kesme Alanı Otomatik Metalografik Numune Kesme Makinesi

Programlanabilir sistem, dokunmatik ekran kontrolü, kolay kullanım;
Hızlı sıkıştırma mekanizması, numuneyi yüklemek kolaydır.
Otomatik kesme çalışma modunu ve manuel kesim çalışma modunu destekler;
Tamamen kapalı yapı, şeffaf koruyucu kapak, daha güvenli çalışma
Kullanılabilirlik Durumu:
  • Cm-4
  • EBP INSTRUMENTS
  • Şangay, Çin
  • Ayda 200 takım
  • Önceden tt
  • 1 set

Bu makine bir PLC kontrollü otomatik metalografik numune kesme makinesidir, X, Y, Z yönergeleri otomatik olarak ve tam olarak kontrol edilir. Akıllı kesim ile, en hızlı kesme etkisini elde etmek için malzemenin sertliğine bağlı olarak besleme miktarı ayarlanabilir. Kesme hızı, çok yüksek güvenilirlik ve kontrol yeteneğine sahip olan frekans dönüşümü kontrol edilir.


Özellikler:

(1) Elektronik el çarkı ve otomatik kontrol arasındaki serbest dönüşüm.

(2) Dokunmatik ekran çeşitli kesme verilerini görüntüler.

(3)Hassas konumlandırma.

(4) Swing kesme ve sürekli kesme İki kesme yolu, malzemenin sertliğine göre, hızlı kesme etkisini elde etmek için kesme hızını değiştirebilir.

(5) Kesme odasını temizlemeyi kolaylaştırmak ve iş mili motorunun güvenliğini sağlamak için mekanik ve elektriksel ayrımı benimsiyoruz.

(6) Kesme odası güvenlik kapağında büyük bir gözlem penceresi var, kullanıcının tüm kesim numuneleri işlemini gözlemlemeyi kolaylaştırır.

(7) Kesme odasında kurulu LED ışıkları, kesme odasının tüm alanı için etkili bir aydınlatma sağlar.

(8) İç mekan havalandırma fanı, kesimin neden olduğu çeşitli buhar ve dumanın verimli akış boşalmasını sağlayabilir ve iç mekan parlaklığını ve netliğini arttırır.

(9) Tasarım, ergonomi prensiplerini kullanarak daha insancıldır.

(10) Düşük gürültüye sahip makine, kullanımı kolay, güzel görünüm, kullanımı güvenlidir, bu nedenle laboratuar numunesi hazırlığı için ideal ekipmanlardan biridir.


Vücut Formu: Dikey. Esas olarak üst (emniyet kapağı), orta (çerçeve), sağ sürgülü kapı, yan kapı, alt çerçeve (elektrik kutusu, alet kutusu), fikstür, durulama musluğu, soğutma suyu deposu (bağımsız) oluşur.

Frekans dönüşüm motoru, doğrudan kesme diski, kademesiz hız düzenlemesi, özlü tasarım ve katı yapıyı benimser. Doğrudan sürüş, motor ile kesme diski arasındaki iletim sağlar ve yüksek verim, düşük gürültü, daha az bakım ve daha uzun servis ömrü sağlar.

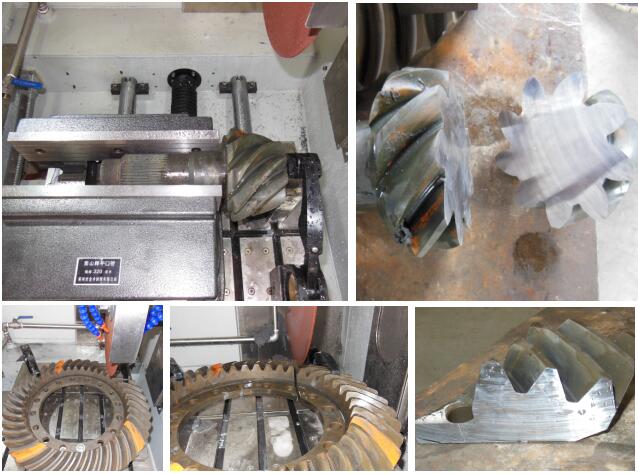

Büyük iş parçaları için özel kesim tasarımı, makine parçalarının bakımını ve büyük iş parçalarının işlenmesini kolaylaştırır. Sürgülü kapı ve menteşeli kapı, büyük iş parçasını doğru pozisyona yerleştirmeniz için daha fazla alan ve sınırsız erişiminiz var. İş parçasını kesme odasına üç yönden (yukarı, ön ve sola) koyabilirsiniz.

Çalışma alanı, tamamen kapalı yapıyı ve kesimin gözlemlenmesi için şeffaf bir koruyucu kapağı benimser. Soğutma sıvısını saklamak için bir soğutma suyu deposu ile donatılmış, soğutma sıvısı olarak musluk suyu kullanmaktan kaçının. Kesme işi bittikten sonra, iç mekan çöpünü durulamak için sol durulama musluğunu kullanın ve ardından güvenlik kapağını kapatın.



Ana parametreler:

Model

Cm-4

Kontrol modu

Manuel / Otomatik, Üç eksen bağlantısı, 10 inç dokunmatik ekran kontrolü, işletim kolu tekerleğine geçilebilir

Özellik

Otomatik boşaltma sistemi, alarm sistemi, çift led aydınlatma, kırmızı lazer konumlandırma

Besleme hızı

3mm / dak, 5mm / dk, 8mm / dak, 12mm / dak (kullanıcılar şartlara göre ayarlanan hızı değiştirebilir)

Disk boyutunu kesme

Φ380 × 2.8 × φ32 mm

Φ400 × 3 × φ32 mm

Φ400 × 3 × φ32 mm

Çalışma Masası Boyutu (X * Y)

450 × 350 mm

485 × 400 mm

530 × 630 mm

Y eksen maksimum seyahat mesafesi

250 mm

300 mm

420 mm

X eksen maksimum seyahat mesafesi

100 mm

100 mm

110 mm

Z ekseni maksimum seyahat mesafesi

200 mm

230 mm

230 mm

Maks. Kesim Bölüm

120 × 120 mm

200 × 150 mm

300 × 150 mm

Fikstür Kalibre

120 mm

200mm

300 mm

Frekans dönüşüm motoru

5.5KW, Dönen Hız: 500-2800 R / Min

7.5KW, Dönen Hız: 500-2800 R / Min

7.5KW, Dönen Hız: 500-2800 R / Min

Besleme Motoru

Servo motor

Servo motor

Servo motor

Su deposunun hacmi

120L

120L

120L

Dimensions

1450 × 1000 × 1850mm

1550 × 1100 × 1900mm

1650 × 1350 × 1900mm

Ağırlık

1800kg

2200kg

2500kg

metal kesme makinası
