SR-400T
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 set

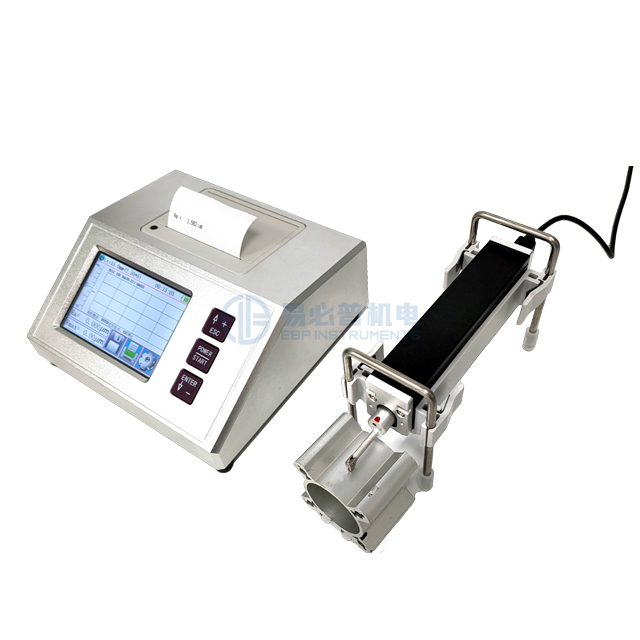

Gelişmiş Taşınabilir Yüzey Pürüzlülüğü Test Cihazı SR-400T, sert yüzey üzerinde, metal ve metal olmayan parçaları ölçmek için kullanılan yüzey pürüzlülüğü için uygundur, makine işleme imalatı alanında çeşitli işleme parçaları, test, emtia muayenesi ve diğer kalite kontrol bölümleri. Özellikle büyük iş parçaları ve üretim hatlarının yerinde ölçülmesinin yanı sıra muayene odası, ölçüm ve emtia muayene departmanı tarafından mobil ölçüm için uygundur, ölçüm yapmaz iş parçasına zarar verebilir.
ÖZELLİKLERİ:
1) Mekatronik tasarım, gömülü yazıcı doğrudan ölçüm sonuçları ve grafikleri yazdırabilir
2) Harici tahrik ünitesi, yandan daha esnek ölçüm sağlar, yukarı ve diğer oryantasyon
3) 320 μm büyük ölçüm aralığı (640μm'ye kadar geliştirilmiş tip, isteğe bağlı)
4) 3.5 inç renkli grafik LCD dokunmatik ekran arka ışıklı yüksek parlaklık ve geniş görüntüleme açısı sağlar
5) Kolay düğme ve dokunmatik ekran çift çalışma
6) Ekran bilgileri zengin, sezgiseldir ve tüm parametreleri ve grafikleri görüntüler.
7) ISO, DIN, ANSI, JIS ve birçok ulusal standart ile uyumlu
8) Dahili lityum iyon şarj edilebilir pil, şarj kontrol devresi, yüksek kapasiteli, hafıza etkisi yok
Şarj göstergesini, şarj ipucunu dahil et
9) Sürekli çalışma süresi 50 saatten fazla
10) Büyük dahili bellek: 100 grup orijinal veri ve dalga formu depolanabilir
11) Gerçek zamanlı saat ayarı ve ekran, veri kaydı ve depolama için uygun.
12) Otomatik uyku, otomatik kapanma ve diğer güç tasarrufu fonksiyonları ile
13) Motorun sıkışmasını önlemek için güvenilir devre ve yazılım tasarımı
Stdandard Paketi:
Kalem | İsim | Qty |
1 | Ana ünite | 1 |
2 | Oluk sensörü (garanti parçaları) | 1 |
3 | 40mm yükseklik adaptörü | 1 |
4 | Kalibrasyon numunesi | 1 |
5 | Örnek tutucu | 1 |
6 | Uzatma kablosu | 1 |
7 | Dokunmatik kalem | 1 |
8 | Güç şarj cihazı ve USB kablosu | 1 |
9 | Enstrüman davası | 1 |
Teknik özellik:
Ölçüm çalımı
| Z ekseni (dikey) | 320μm (-160μm ~ 160μm), 12600μin (-6300μin ~ + 6300,) | |
X ekseni (enine) | 17.5mm (0.69 inç) | ||
Çözünürlük | Z ekseni (dikey) | 0.002μm / ± 20μm | 0.004μm / ± 40μm |
0.008μm / ± 80μm | 0.02μm / ± 160μm | ||
Görüntülemek | Parametre
| Ra Rz, rq Rt, Rc Rp Rv R3z R3y RZ (JIS) Ry Rs Rsk RKU Rmax RSM Rmr Rpc Rk Rpk Rvk Mr1 Mr2 | |
Değerlendirilmiş Grafik | RMR eğrisi, pürüzlülük eğrisi, birincil profil, filtre dalga formu | ||
Standart | ISO4287, ANSI B46.1, DIN4768, Jisb601 | ||
Filtrelemek | RC, PC-RC, Gauss, D-P | ||
Uzunluğu kesme (lr) | 0.25,0.8,2.5mm | ||
Değerlendirme uzunluğu (ln) | Ln = lr × n n = 1 ~ 5 | ||
Sensör | Ölçüm prensibi | Diferansiyel endüktans | |
Stylus ucu | Elmas, 90 ° / Koni açısı / 5μmr | ||
Kuvvet | Ölçüm kuvveti <4mn, kayma kuvveti <400mn | ||
Rehber parçaları | Sert alaşım, eğriliğin kayak yarıçapı: 40mm | ||
Ölçülme hız | lr = 0.25, Vt = 0.135mm / s lr = 0.8, Vt = 0. 5mm / s | ||
lr = 2. 5, Vt = 1mm / s Dönüş Vt = 1mm / s | |||
Doğru | 0.001μm | ||
Hoşgörü | ± (5nm + 0.1a) A = hassas numunenin standart değeri | ||
Tekrarlanabilirlik | ≤3% | ||
Kalan profil | |||
Güç kaynağı | Dahili lityum iyon pil 3600mAh | ||
Ana Birim Boyut | 155 × 145 × 58mm | ||
Tahrik Birimi Boyutu | 23 × 27 × 115mm | ||
Yükseklik adaptörünün yakınlaştırılması | 40mm | ||
ağırlık | Yaklaşık 1000g | ||
çalışma ortamı | |||
Mağaza ve Ulaşım | Sıcaklık: - 20 ℃ ~ 40 ℃ Nem: <% 90 RH | ||
Standart sensör | Oluk sensör | ||
İsteğe bağlı aksesuar | Manyetik Stand, Yükseklik Ölçer ve İlişkili Adaptör, kavisli sensör, küçük delik sensörü, derin oluk sensörü, çok küçük delik sensörü, uzanan çubuk, sağ açılı çubuk, mini yazıcı, 200mm platform, 300mm mermer platform, yazılım, mobil uygulama | ||
İsteğe bağlı satın alma için isteğe bağlı sensörler:
Sr55-Uzatma çubuğu. Eskiden Ne zaman sensör uzunluğunu genişletin Derin delik (55mm) test etme |
Sr90 - Dik açı ölçüm mekanizması. |
Sr100 - Standart sensör, Düzlem ve Mil ve Delikli İç Yüzey> 6mm, Derinlik <22mm |
Sr120 -Küçük Delik Sensörü, silindirik ve düzlem ve deliğin iç yüzeyi> 2 mm, derinlik <9mm |
SrKavisli yüzey için 110 -Sensör & Uçak, silindirik, eğrilik yarıçapı> 3 mm, Platform SR620 ile çalışmak |
Sr131 -Sen oluk içinSenç,Silindirik ve Düzlem ve Oluk Genişliği> 3 mm, Derinlik <10mm Platform SR620 ile Çalışma |
