E-800
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
L / C, T / T, Western Union, PayPal
1 aet

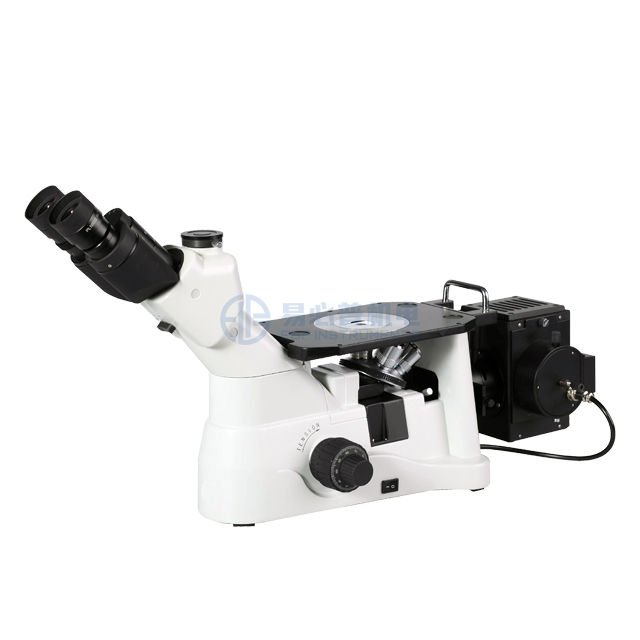

Tanıtım:
1. Üstün görüntü ve güvenilir mekanik yapı sağlamak
2. KOLAY ÇALIŞTIRMA, Yaygın olarak kullanılan aksesuarlar, metallografik analiz ve tesis materyalleri testi.
3. Optik Sistem: Sonsuzluk Rengi Düzeltildi Optik Sistem (CSIS), daha iyi görüntü, daha yüksek çözünürlük, daha konforlu gözlem;
4. Mercek ve Amaç:
4.1 Yüksek Eyepoint Yaygın olarak, EyePiece PL10X / 22MM'yi daha yaygınlaştırır ve gözlem boşluğunu planlayın ve çeşitli mikro metre takılabilir.
4.2 Profesyonel Sonsuzluk Planı Akromatik LWD Metalurji Amaç, Kapak Cam Tasarımı Yok.
5. Kafayı Görüntüleme: Gemel Trinocular Head Diopter Ayarlanabilir 45 ° Eğimli, fotoğraf grafiği ve görüntü alma, görüntüyü toplayabilir ve koruyabilir, ayrıca resmi bilgisayar ve özel yazılımla analiz edebilir.
6. Odak: Düşük el konumu koaksiyel kaba ve ince odaklama mekanizması, kaba gerginlik ayarı cihazı, kaba ayar aralığı 38mm, ince ayarın hassasiyeti 0.002mm (2um).
7. Aydınlatıcı sistemi: yansıma Koehler aydınlatıcı IRIS diyaframı ve merkezi yapılabilir diyafram, geniş voltaj 90-240V, 12V / 50W ithal halojen ampul, halojen ampulün ömrünü etkin bir şekilde korur ve uzatır.
8. Aşama: Koaksiyel düşük el konumu çıkarılabilir aşamada ve sahne uzatma plakasını ayarlayabilir, müşterinin farklı ihtiyaçlarını karşılamak için uygulama alanını genişletin.
Teknik parametre:
Optik sistem | Sonsuzluk rengi düzeltilmiş optik sistem |
Kafa görüntüleme | Gemel trinoküler kafa 45 ° Eğimli, arası mesafe arasında ayarlanabilir: 54-75mm, diyoptri ayarı ± 5, Kırılabilirlik oranı: Binoküler% 100, dürbün: trinocular = % 80 : % 20 |
Mercek | Yüksek Eyepoint Geniş Alan Planı Mercek PL10X / 22mm |
Amaç | Infinity LWD Planı Akromatik Metalurji Hedefi: Lmpl10x / 0.3 / Wd10 LMPL20X / 0.45 / Wd4 1000x büyütme gerekirse isteğe bağlı satın alma için 100x lens |
Nosepiece | Ters beşik (beş delik) burun |
odak | Koaksiyel kaba ve ince odaklama mekanizması, kaba aralık: Rotasyon başına 38mm, İnce aralık: rotasyon başına 0.2 mm, ince hassasiyet: 0.002 mm, kaba Gerilim Ayarı cihaz |
sahne | Sabit aşama, boyut 160 X 250mm |
tabak | Metal plaka (orta delik Ø12) / metal plaka (orta delik Ø25) / sahne uzatma plakası |
Hareketli | koaksiyel düşük el pozisyonu Çıkarılabilir evre, hareket aralığı 120 x 78mm |
Yansıtıcı aydınlatma sistemi | Yansıma Koehler aydınlatıcı, iris diyafram ve merkezli dosyalanmış diyafram, geniş Gerilim 90-240V, 12V / 50W halojen ampul, orta ayarlanabilir ışık yoğunluğu sürekli ayarlanabilir |
Polarize edici kit | Polarizer slayt |
Analizör slaydı, 360 ° dönen | |
Filtrelemek | Ø32mm Sarı / Yeşil / Mavi / Nötr |

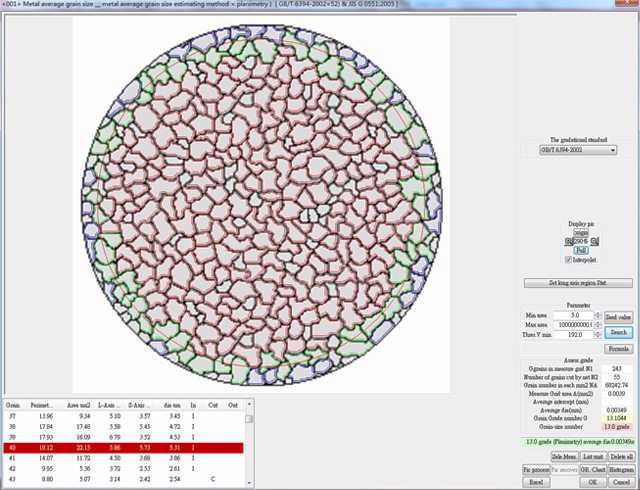

Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:
Geleneksel Darkroom kamera sistemini, doğrudan bir dijital kamerayla fotoğraf çekmek için kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.
Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.
Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapının çeşitli mikroyapı türlerini hızlı ve doğru bir şekilde hesaplayabilir,
Önceki oranı, alan yüzdesi ve diğer geometrik şekil parametreleri, önceki manuel hesaplama yönteminden daha iyi geliştirilmiştir.
Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini hesaplamak için uygulanabilir.
Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.
Tüm denetim işlemi, ofis kağıtsızlığına ulaşmak için bilgisayarda tamamlanır, kurumsal bilgi seviyesini büyük ölçüde artırır.
Metalografik Analiz:
Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:
Yaygın olarak kullanılan: dahil Tahıl boyutu, metalik olmayan kaplamalar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.
dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.
Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.
Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.
Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.
Güç endüstrisi standartları.
Diğer: Metalurji, metalografi öğretimi tozu vardır.
ASTM, DIN, JIS ve diğer yabancı standartlar.
