Kaynak Kalite Kontrolü için X Işını Algılama Makinesi

1. Tanıtım:

Çelik levha ve döküm parçası X-ışını algılama sistemi (EXD-200), X-ışını elektronik teknolojisini birleştiren yüksek teknoloji ürünüdür. Sistem aşağıdaki güçlü noktaya, yüksek otomatik, hızlı tespit etme hızı, düşük maliyetli, algılama verilerine dikkat etmek ve soruşturma yapmak kolaydır. Her türlü çelik plakanın veya döküm parçasının tespiti için uygundur.

2. Uygulama ve ekipman aralığı Ana parametre

Çelik levha ve döküm parçasının ana uygulama kapsamı, doğal dezavantajı algılama Aşağıdaki gibi: metalik olmayan, hafif metal, döküm, her tür alaşım, basınçlı kap vb. Ana Sınav Kaynak Hatası (Çatlak, Blowhole, Engelli Cüruf, Füzyon, penetrasyon ve benzeri). Gelişmiş frekans dönüşüm teknolojisini kullanır, otomatik olarak tespit ederek ve her türlü koruma fonksiyonunu artırır: ayrıca yüksek güvenilirlik ve uzun ömürlü olan özelliklerin özelliklerine de sahiptir.

EXD-200'in düzenlenmesi altında TX-2 gösterim paneli, benzer ürünlerin yurtiçi ve yurtdışındaki olgun teknolojisine göre, yüksek performanslı işlemciyi, entegre devreyi ve modüler parçayı seçer. Anahtar eleman, ithal edilen bileşenleri benimser , uzun süreli kullanımın güvenilirliğini arttıran ve otomatik olarak sıkışma önleme yeteneğinin vahşi jeneratör işine uygun olduğu otomatik olarak eğitim ve zaman geciktirme fonksiyonuna sahiptir.

EXD-200  Makine kontrol cihazını tespit etmek

Ağırlık: 11kg

Ölçüm: 280 * 280 * 170mm

Fabrikamızda yapılan X-ışını jeneratörü, geleneksel ürüne, daha küçük hacimli, daha hafif kilo, iç yüksek basınçlı yapıda daha makul bir şekilde revizyon yaptı. Özellikle saha çalışması için nitelikli güvenilir performans.

EXD-200 Makine jeneratörünü tespit etmek

Soğutma yöntemi: Zorla hava soğutma

Yalıtım Yöntemi: SF6 Gaz Yalıtımı

Ölçüm: 320 × 320 × 655mm

Ağırlık: 30.2kg

Çalışma ortamı:

Atmosfer: -30 ~ + 40 ℃

Bağıl Nem:% 85'in üzerinde değil

Deniz Seviyesi: Yukarıda değil1000 metre

Giriş voltajı: 220 V ± 10%

Gelen sıklık: 50Hz

Giriş gücü: 3.6KVA'dan az değil

Ana parametre:

Çıkış Gerilimi (Tepe Value KVP): 150 ~ 250KVP

Çıkış diyot akımı (ortalama): 5mA

Ray Tüpünün Odak Noktası: 2.0 × 2.0

Ray Tüpün Radyasyon Açısı: 40 + 5 °

Odak mesafesi 600 mm, maruz kalma süresi 5 dakika;

Tianjinⅲfilm, iki taraflı 0.03 yoğunlaştırıcı ekranlar;

Geliştirme koşulu: 20 ℃ 5 dakika

En büyük penetrasyon kalınlığı: 40mm

Siyahlık: ≥1.5

Hassasiyet: <2%

Çalışma 1: 1 5 dakika çalışma, 5 dakika dayanır

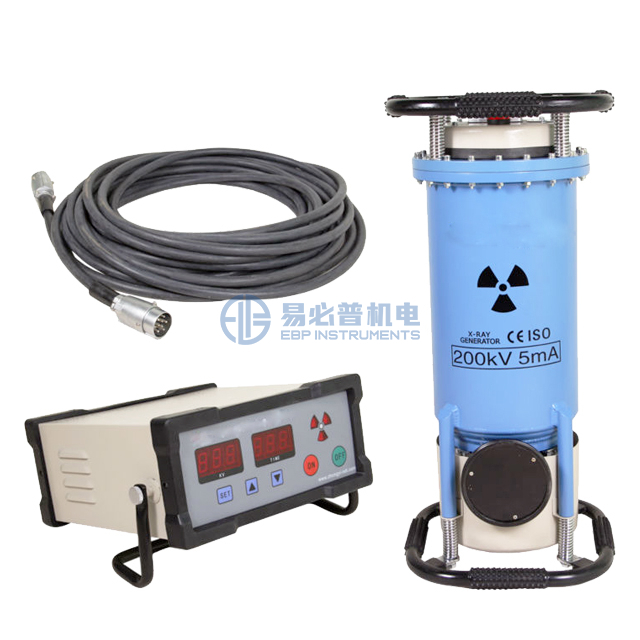

3. ekli yapılandırma ayrıntıları

3.1 röntgen jeneratörü             1

3.2 Kontrol Birim               1

3.3 Güç Kablosu               10m

3.4 Bağlantı kablosu         20m
