UTM-1000HW
EBP INSTRUMENTS
Şangay
90 set / ay
Önceden TT
1 set
Başvuru:
Birçok test türünde yüksek yükler için statik ve yarı statik test (düşük frekanslı yorgunluk) için.
Çift alan tasarımı sayesinde test moduna geçtiğinde özel olarak belirtilmiştir.
Ürün Açıklaması

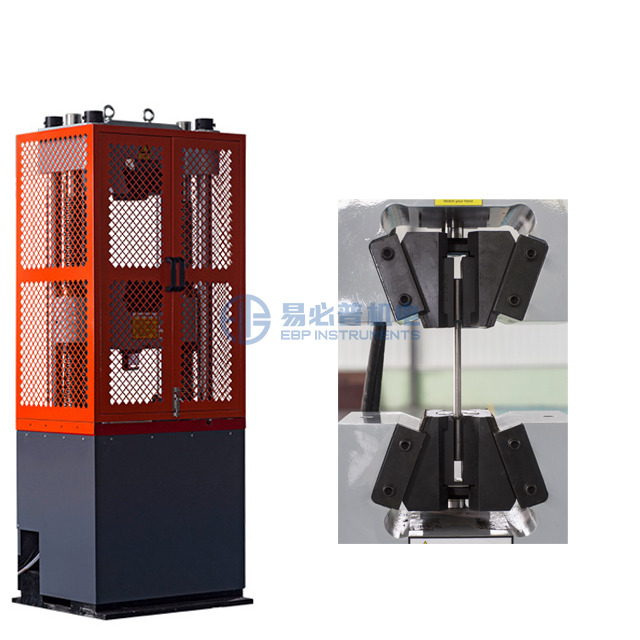

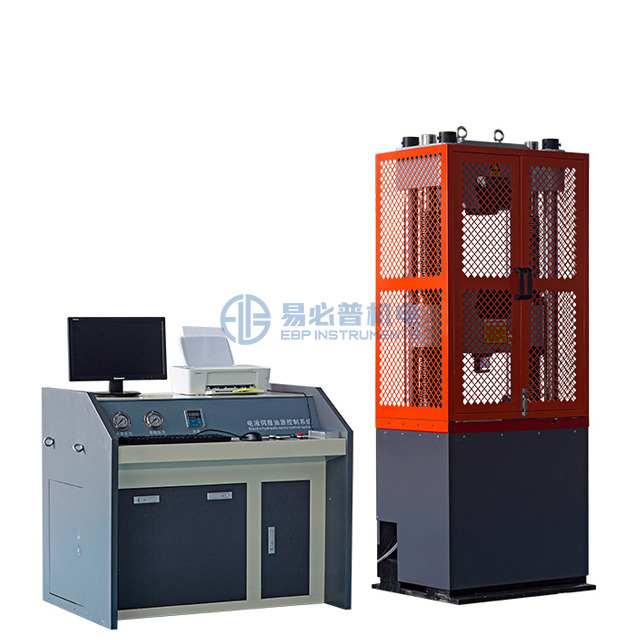

UTM-HW Serisi bilgisayar kontrollü servo-hidrolik evrensel test makinesi, gerilim, sıkıştırma, bükme ve kesme testi için çeşitli metalik ve metalik olmayan malzemeleri test etmek için uygundur.
Örnek ve malzeme türleri
1. Metaller- (tel, çubuk, tüp, şerit, plaka, şerit);
2. Bağlantı elemanları (gerilme, kanıt, tek ve çift kesme);
3. İnşaat malzemeleri (takviye çubuğu, tel, örgü, katlanma, beton ve bileşenlerin sıkıştırılması), vb.
Uygulamalı Standartlar
Yük aşağıdaki standartları karşılıyor veya aşıyor: ASTM E4, ISO7500-1, EN 10002-2, BS1610, DIN 51221.
Gerinim ölçümü aşağıdaki standartları karşılar veya aşar: ASTM E83, ISO 9513, BS 3846 ve EN 10002-4.
Spesifikasyon:
Model | UTM-1000HW |
Sütun sayısı | 6 (4 sütun ve 2 vida) |
Yük kapasitesi | 1000kn |
Yük kapasitesi | 100000kgf |
Kalibrasyon standardı | ISO 7500 |
Kalibrasyon standardı | Sınıf 1 veya Sınıf 0.5 |
Yük doğruluğunu test etmek | ±% 1 veya ±% 0.5 |
Yük ölçüm aralığı | %1 ～%100 F.S |
Yük çözünürlüğü | 1/500.000 FS |
Yer değiştirme çözünürlüğü | 0.001mm |
Yer değiştirme doğruluğu | ≤ ±% 0.5 değeri |
Deformasyon ölçüm aralığı | %1 ~%100 FS |
Deformasyon çözünürlüğü | Maksimum deformasyonun 1/± 500000fs |
Deformasyon doğruluğu | ≤ ±% 0.5 değeri |
Aşırı yük koruması | Tam menzilin% 5'i |
Ana Çerçeve Parametreleri | |
Maks. Gerilme test alanı | 650mm |
Maks. Sıkıştırma test alanı | 550mm |
İki sütun arasındaki mesafe | 550mm |
Maks. Piston vuruşu | 250mm |
Test Hızları | 0-80mm/dakika |
Maksimum hız için çapraz ışın ayarı | Yaklaşık 200 mm/dakika |
Kontrol parametreleri | |
Kontrol modu | Kuvvet kapalı döngü kontrolü, deformasyon kapalı döngü kontrolü, yer değiştirme kapalı döngü kontrolü |
Kuvvet kontrolü hız aralığını kontrol eder | %0.001 ~%5 FS/S |
Deformasyon Kontrolü Kontrolü Hız Aralığı | %0.001 ~%5 FS/S |
Aksesuar parametreleri | |
Sıkıştırma modu | Yerleşik Kama Tipi Hidrolik Otomatik Kelepçe |
Çenelerin genel boyutları | 80*80mm |
Yuvarlak numune kelepçeleme çapı. Menzil | Φ13-φ26; φ26-φ40mm (İsteğe bağlı: φ6-13mm) |
Düz örnek kenetleme kalınlığı aralığı | 0 ~ 15mm (İsteğe bağlı: 15-30mm) |
Sıkıştırma Plakası Boyutları | Φ160mm |
Makine Parametreleri | |
Yük çerçeve boyutu (l*w*h) | 900*660*2150mm |
Petrol Gücü Boyutu (L*W*H) | 1250*1000*1000mm |
Güç kaynağı | 3P 380V ±%10, 50-60Hz, 2.3kw |
N.W. | 1780kg |
Çalışma sıcaklığı | 0 ila +38 ° C (+32 ila +100 ° F) |
Nem aralığı | % 10 ila% 90 yoğunlaşmayan |
NOT: 1. Ekstra geniş ve/veya ekstra yükseklik çerçeveleri mevcuttur. 2. Güç kaynağı sistemi tamamen özelleştirilebilir. | |

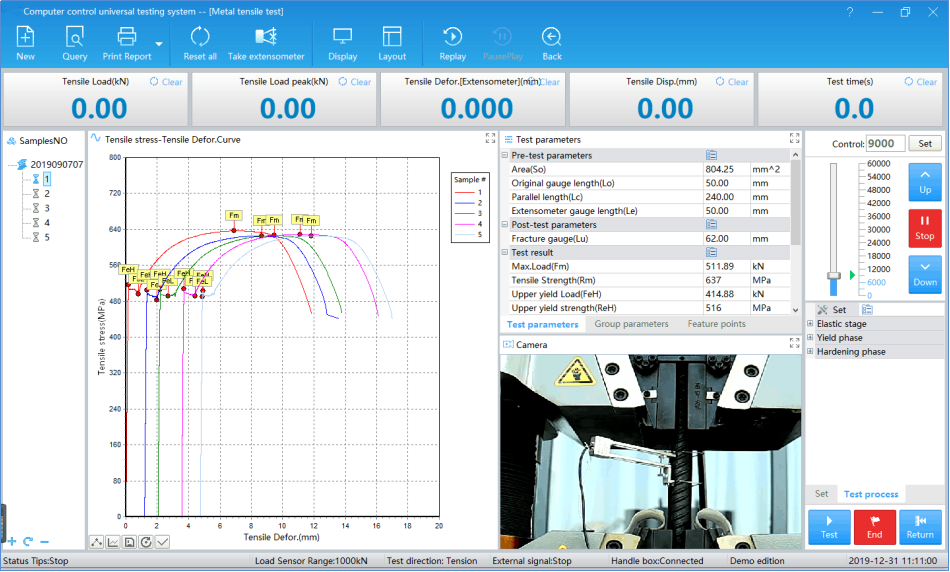

1) Windows ™ altında çalışan paket, EBP tarafından özellikle evrensel test makinelerinde kullanılmak üzere geliştirilir.
2) Metal gerilme testinde, otomatik olarak FEL, FEH, FP, FT, FM, REL, REH, RP, RT, AGT, Z, A, RM, vb. Fel, FM vb. İçin ve sonuçları buna göre yazdırın.
3) Eğri Noktası Geçiş Fonksiyonları: Fare aracılığıyla, her bir noktanın çeşitli parametrelerini elde etmek için kuvvet ve deformasyon değerlerinin eğrisine tıklayın.
4) Otomatik analiz: Bitir testi, sistem otomatik olarak analiz, istatistiksel test sonuçları.
5) Kayıt Fonksiyonu: Etkili bir şekilde kaydedilebilir ve oynayabilir Test deney işleminin tamamını geri
