Büyük Otomatik Metalografik Örnek Kesme Makinesi CM-400YZ

1. Gelişmiş elektrik teknolojisini benimseyin:
1.1 PLC Programlanabilir Denetleyici
1.2 Dokunmatik Ekran Adam Makine Etkileşimi
1.3 Kapalı döngü kontrolü ile yüksek hassasiyetli ilerleme motoru
1.4. Değişken frekans kontrolüne sahip değişken frekans motoru
2. Kesme parçası, doğrama kesimini elde etmek için yukarı ve aşağı hareket eder (Z ekseni) ve numune tablosu örnek çeviri kesimini elde etmek için ileri geri hareket eder (Y ekseni):
2.1 Üst ve alt eksenler, ön ve arka eksenler ayrı veya eşzamanlı olarak hareket ettirilebilir;
2.2 Her iki eksen de taşınabilir veya otomatik olabilir;
2.3 Her iki eksen de yüksek hassasiyetli yer değiştirme kontrolünü gerçekleştirmek için kodlayıcıyı benimser.
3. 200 farklı iş parçası için, 200 grup karşılık gelen kesme parametresi kaydedilebilir veya seçilebilir.
4. Her kesme parametresi koruması: kesme modu, motor hızı, kesme stroku, kesme derinliği ve kesme performansını etkileyen diğer parametreler.
5. Yüksek güç frekans dönüşüm motoru, kesimin kontrol edilebilirliğini artırmak için hızı kesme malzemesine ve kesme parçası boyutuna göre değiştirebilir.
Kullanılabilirlik Durumu:
  • CM-400YZ

  • EBP INSTRUMENTS

  • Şangay, Çin

  • Ayda 30 Set

  • Önceden TT

  • 1 set

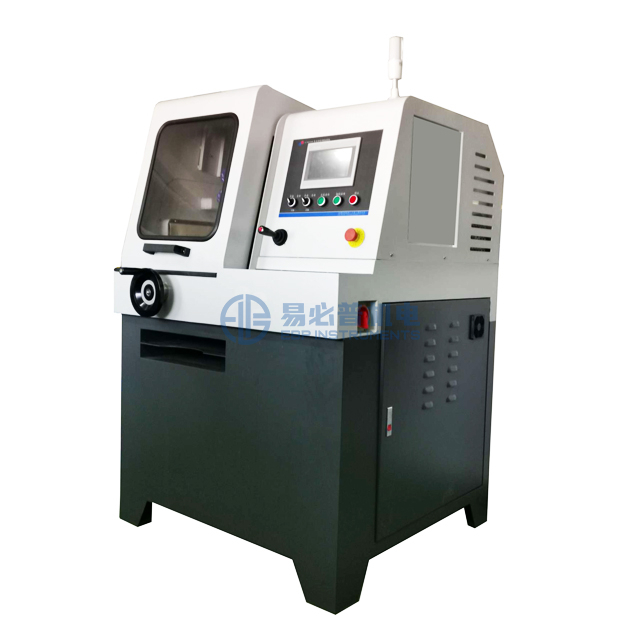

CM-400YZ kesme makinesi, güçlü, kullanımı kolay, düşük gürültü, güvenli ve güvenilir, modern laboratuvarlarda büyük boyutlu örnekleri kesmek için tercih edilen ekipmanlardan biridir.

BEN. Ürün Özellikleri

1. Gelişmiş elektrik teknolojisini benimseyin:

 1.1 PLC Programlanabilir Denetleyici

 1.2 Dokunmatik Ekran Adam Makine Etkileşimi

 1.3 Kapalı döngü kontrolü ile yüksek hassasiyetli ilerleme motoru

 1.4 Değişken frekans kontrolüne sahip değişken frekans motoru

2. Kesme parçası, doğrama kesimini elde etmek için yukarı ve aşağı hareket eder (Z ekseni) ve numune tablosu örnek çeviri kesimini elde etmek için ileri geri hareket eder (Y ekseni):

 2.1 Üst ve alt eksenler, ön ve arka eksenler ayrı veya eşzamanlı olarak hareket ettirilebilir;

 2.2 Her iki eksen de taşınabilir veya otomatik olabilir;

 2.3 Her iki eksen de yüksek hassasiyetli yer değiştirme kontrolünü gerçekleştirmek için kodlayıcıyı benimser.

3. 200 farklı iş parçası için, 200 grup karşılık gelen kesme parametresi kaydedilebilir veya seçilebilir.

4. Her kesme parametresi koruması: kesme modu, motor hızı, kesme stroku, kesme derinliği ve kesme performansını etkileyen diğer parametreler.

5. Yüksek güç frekans dönüşüm motoru, kesimin kontrol edilebilirliğini artırmak için hızı kesme malzemesine ve kesme parçası boyutuna göre değiştirebilir.

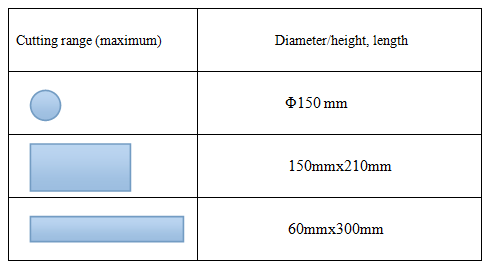

6. Büyük boy örneklerin kesilmesi:

kesme kapasitesikesme aralığı

7. Kesme pozisyonu lazer konumlandırma.

8. 450 mm kesme bıçağı mevcuttur (isteğe bağlı) Maksimum kesme çapı 170 mm.

9. Manyetik filtrasyon ve diğer çok aşamalı filtrasyon teknolojisini kullanarak soğutma suyu daha temiz ve soğutma etkisi büyük ölçüde geliştirildi.

10. Kesme deposu ve motor gibi elektrik deposu, elektrikli aletlerin güvenilirliğini ve güvenliğini sağlamak için bağımsız olarak ayrılır.

11. Kesme rafı ve numune depolama masası ile kullanımı kolay.


İi. Ana teknik parametreler


teçhizat

CM-400YZ

1

Y ekseni beslemesi

otomatik

2

Z ekseni beslemesi

otomatik

3

Besleme modu

1) iş parçası sürekli otomatik besleme;

2) otomatik beslemeyi kesme;

3) iş parçasının otomatik pistonlu beslenmesi;

4) iş parçası otomatik kesme beslemesi;

5) otomatik kesim ve geriye doğru beslenme;

6) iş parçası ve kesme parçası aynı anda beslenir (eğri);

7) iş parçası manuel besleme;

8) kesme parçalarının manuel olarak beslenmesi;

4

Motor hızının frekans kontrolü

500 ~ 3000 rpm

5

Elektrik Kontrol Modu

LCD dokunmatik ekran, düğme, rocker

6

En büyük seyahat

Z ekseni 100; y 300 mm

7

Hız kesmek

0.01 ~ 3 mm/s

8

Kesme parçasının spesifikasyonu

400 * 3 * 32

9

Motor Gücü Kesme

4kw

10

Maksimum kesme çapı

φ150 mm

11

Maksimum kesme uzunluğu

300mm

12

Kesme Odası Boyutu

445mm x 625mm (özelleştirilebilir)

13

Kesme kelepçesi

Hızlı push-pull Tip Bir Grup, Kelepçe Yüksekliği 60mm

14

aydınlatma

LED ışığı

15

Soğutma cihazı

Dört soğutma suyu ve bir soğutma suyu tabancası

16

Dolaşım su deposu

Manyetik filtre, 80L

17

Güç kaynağı

380V/ 50Hz

18

Ağırlık

200 kg

19

Boyutlar (W x D x H):

1050 mm * 1150 mm * 1800 mm

Özel görünüm ayni geçerli olacaktır

III. STandard yapılandırması

Serial numara

Öğe

Miktar

1

Kesme makinesi

1

2

Soğutma Su tankı (manyetik ayırıcı dahil)

1 set

3

Süper sert nemesis kesme parçası (400*3*32)

2

4

Kesme Yağlayıcı (4L)

1

5

Giriş borusu φ 19 ve drenaj borusu φ 60

1 her biri

6

Anahtar 14-17, Anahtar 22-24, Wench 36

1 her biri

7

Boğaz çemberi 14-27, 52-76

Her biri 2

8

Altıgen soketi 4mm, 6mm (saplı)

1 her biri

9

Ürün özellikleri

1

10

Ürün belgesi

1
