E-200a
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 set

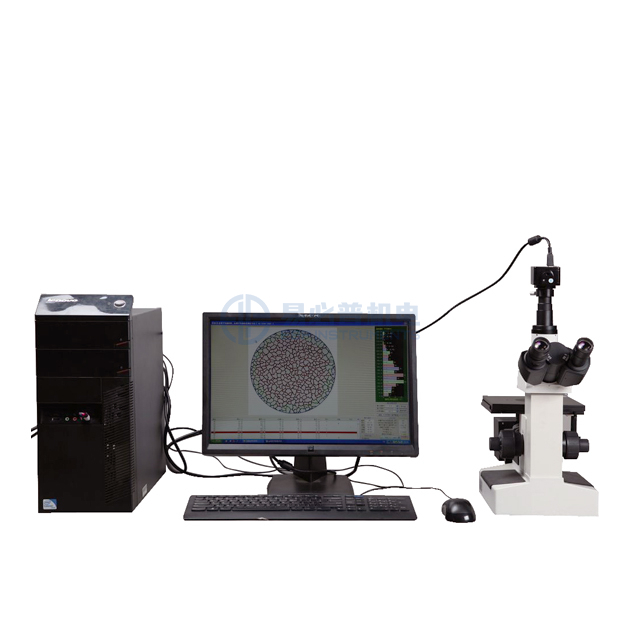

1. Tanıtım:
Invert trinocular metallurgical microscope is used to discern and analyze organizational structure from kinds of metal. It is very important in the work of quality research for foundry, smelt, heat treatment and inspection for raw material and analysis for metallurgical structure of material after processing. It is also the important tool of research work for metal physics, which is wildly used in enterprise, university and R&D.
2. Objective Lens Parameter:
Trinocular (Head): Inclined 30°
Tip (no cover glass) | Büyütme | N.A. | W.D.(mm) |
akromatik | 10× | 0.25 | 8.9 |
20× | 0.40 | 3.75 | |
40× | 0.60 | 2.69 | |
100x(Dry) 100×(Spring,Oil, optional) | 0.90 | 0.44 |
3. Teknik parametre
Model | E-200A |
Eyepiece | WF10X/Ø18mm plan eyepiece |
Amaç | 10X/0.25, 20X/0.40, 40X/0.60, 100X/0.9 (dry) achromatic objective |
Total magnification | 100X, 200X, 400X, 1000X (dry) / 100X spring oil lens for optional |
Nosepiece / Küçük kule | Four hole (inward ball positioning) |
Odak | Fine and coarse coaxial, with lock function, fine precision: 2um |
Sahne | Size: 200*152mm, moving range: 15*15mm Ø12 / Ø12metal stage |
Aydınlatma | Pupil distance: 53-75mm 6V20W halogen bulb, brightness is adjustment Diyafram diyaframı ve merkezleme alanı diyaframı ile |
Filtrelemek | Mavi, yeşil, sarı |
Boyut ve N.W | 195x309x345mm, 10kg |
Ambalaj Boyutu ve G.W | 400x290x450mm; 11kg |
Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:
Geleneksel Darkroom kamera sistemini, doğrudan bir dijital kamerayla fotoğraf çekmek için kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.
Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.
Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapının çeşitli mikroyapı türlerini hızlı ve doğru bir şekilde hesaplayabilir,
Önceki oranı, alan yüzdesi ve diğer geometrik şekil parametreleri, önceki manuel hesaplama yönteminden daha iyi geliştirilmiştir.
Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini hesaplamak için uygulanabilir.
Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.
Tüm denetim işlemi, ofis kağıtsızlığına ulaşmak için bilgisayarda tamamlanır, kurumsal bilgi seviyesini büyük ölçüde artırır.

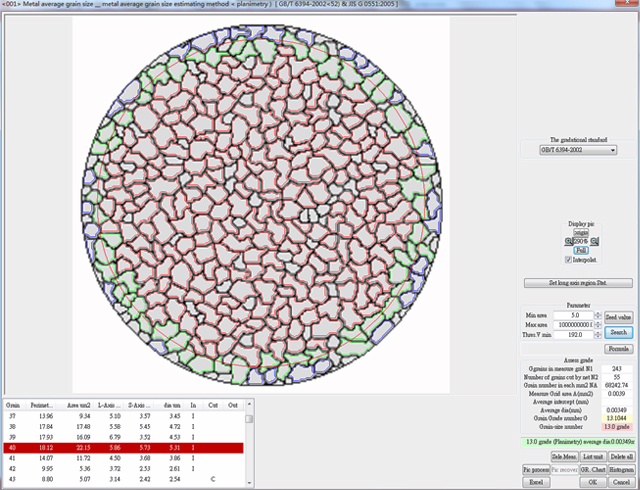

Metalografik Analiz:
Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:
Yaygın olarak kullanılan: dahilTahıl büyüklüğü, metalik olmayan kapaklar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.
dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.
Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.
Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.
Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.
Güç endüstrisi standartları.
Diğer: Metalurji, metalografi öğretimi tozu vardır.
ASTM, DIN, JIS ve diğer yabancı standartlar.
