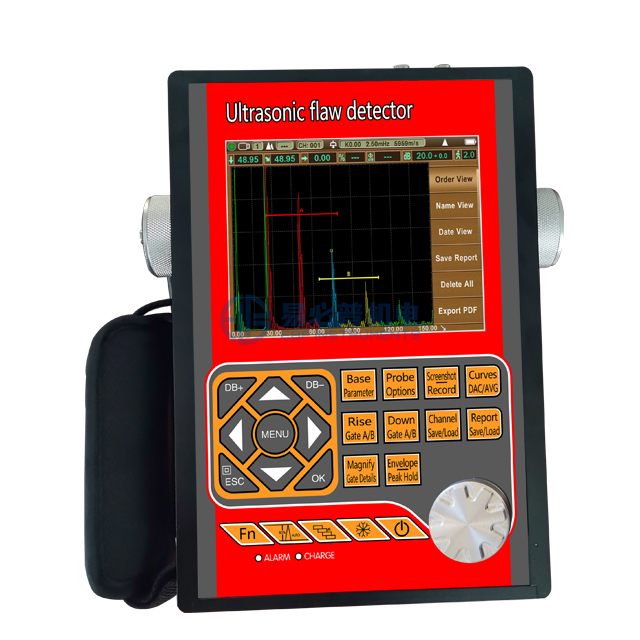

Dijital Ultrasonik Kusur Sızıntısı Çatlak Test Cihazı

Destek Echo, İkili Eleman ve Thru-Transmisyon Test Modu;
Çelik Hızda 0 ila 15000 mm Ölçüm Aralığı;
Malzeme hızı 1000 ila 20000m / s;
Kapı, tüm tarama aralığında kontrol edilebilir iki bağımsız kapıyı izler;
BNC veya Lemo transdüser bağlantıları;
Yaygın olarak imalat, demir ve çelik metalurji, metal işleme, kimya endüstrisi ve kusur algılama ve kalite kontrolü gerektiren diğer alanlarda kullanılır.
Kullanılabilirlik Durumu:
  • EFD-600
  • EBP INSTRUMENTS
  • Şangay, Çin
  • Aylık 300 set
  • T / T peşin
  • 1 set

1. Tanıtım

Bu cihaz, iş parçasındaki çeşitli kusurları (çatlaklar, kapanımlar, gözenek vb.) Hızlı, rahatça, hasarsız, hasarsız ve doğru bir şekilde tespit edebilen, bulabilir, değerlendirebilecek ve teşhis edebilen taşınabilir bir endüstriyel dijital ultrasonik kusur dedektörüdür. Hem laboratuvarda hem de mühendislik alanında kullanılabilir. Bu cihaz, üretim, demir ve çelik metalurji, metal işleme, kimya endüstrisinde ve kusur algılama ve kalite kontrolü gerektiren diğer alanlarda yaygın olarak kullanılabilir. Ayrıca, havacılık, demiryolu taşımacılığı, kazanlar ve basınçlı kaplar vb. Alanlarındaki çevrimiçi güvenlik muayenesi ve yaşam değerlendirmesinde yaygın olarak kullanılmaktadır.

Cihaz, kaynaklar, dövüler, kütükler, akslar, şaftlar, tanklar ve basınçlı kaplardaki, türbinler ve yapısal bileşenlerde gizli çatlaklar, boşluklar, disbands ve benzeri süreksizliklerin bulunmasında ve boyutlandırılmasında yaygın olarak kullanılabilir.


2. Fmecburiyet

2.1 Otomatik kalibrasyon: Prob sıfır ofset, prob açısı (K değeri) ve malzeme hızının otomatik kalibrasyonu.

2.2 Kusur Bulma: Canlı ekran ses yolu, projeksiyon (yüzey mesafesi), derinlik, genlik.

2.3 Kusurlu Boyutlandırma: AVG veya DAC kullanarak otomatik kusur boyutlandırması, kusur kabulü veya reddedilme raporlamasını hızlandırır.

2.4 Dijital okuma ve trig. Fonksiyon: Kalınlık / derinlik, normal bir prob kullanırken dijital okumada görüntülenebilir ve açı probu kullanımdayken yüzey mesafesi ve derinliği doğrudan görüntülenir.

2.5  DAC / AVG: Eğri otomatik olarak üretilir ve örnekleme noktaları telafi edilebilir ve düzeltilebilir. Eğri otomatik olarak kazançla yüzer, otomatik olarak Algılama mesafesi ve gecikme süresi ile otomatik olarak hareket eder. Herhangi bir açıklığın AVG eğrisini görüntüleyebilir.

2.6  Aws d1.1. Bu standardı seçmek, manuel hesaplamaları azaltabilir ve algılama verimliliğini artırabilir.

2.7 Kavisli yüzey düzeltme özelliği.

2.8 Çatlak yükseklik ölçüsü işlevi.

2.9 Kapı Büyütme: Kapı menzilinin tüm ekran genişliğinin üzerine yayılması.

2.10 Video kaydı ve oynatma.

2.11 Otomatik Kazanç Fonksiyonu

2.12 Zarf: 60 Hz güncelleme hızı ve bir tarama ekranının zarfında canlı A-Tara'nın eşzamanlı görüntüsü

2.13 Tepe Tutma: Test sonuçlarını kolayca yorumlamak için A-taramaları yaşamak için dondurulmuş tepe dalga formlarını karşılaştırın.

2.14 Tepe Mark: Gerçek zamanlı olarak zirveyi yakalayın ve işaretleyin

2.15 ECHO Kodlama: Farklı renklerde 1 ~ 9 Echo ekran alanını ekranı, kusur konumunu analiz etmek için kullanılır.

2.16 A Scan Freeze: Ekran Donması Dalga formu ve test mesafesi verilerini tutar.

2.17 B Tarama ekranı özelliği. Sezgisel olarak iş parçasının kusur şeklini ve algılama sonucu daha sezgiseldir.


3. Teknik özellik

Model

EFD-600

Ölçüm aralığı

0 ila 15000 mm, çelik hızda

Darbe Tekrarlama Frekans Aralığı

20 Hz ila 2000 Hz

Malzeme Hızı

1000 ila 20000m / s

Dinamik aralık

> 40dB

Sistem doğrusallığı

Yatay: +/- 0,2% FSW,

Dikey:% 0.25 FSH, Amplifikatör Doğruluk +/- 1 dB

Gücü Çözme

> 40dB

Hassasiyet Leavings

> 50dB (Derin 200mmФ2 Düz Dipli Delik)

Reddet (bastırma)

0 ila 80% tam ekran yüksekliği

Gürültü

% 10'dan az

Yatay doğrusal hata

Tarama aralığında, % 0.2'den fazla değil

Kapı monitörleri

Tüm tarama aralığında kontrol edilebilir iki bağımsız kapı

Kazanmak

Seçilebilir çözünürlükte 110 dB maks. 0.1, 1.0, 2.0, 6.0 dB.

Bant Genişliği (Amplifikatör Bandpass)

0,2 ila 20 MHz

Nabız Deplasmanı

> 32db

Ekran gecikmesi

-20 ila 3400 μs

Prob Gecikmesi / Sıfır Ofset

0 ila 99.99μs

Test modları

Darbe yankı, çift eleman ve thru-şanzıman

Pulser

Ayarlanabilir dalga pulser

Nabız enerjisi

100V, 200V, 250V, 300V, 500V seçilebilir

Düzeltme

Pozitif yarım dalga, negatif yarım dalga, tam dalga, rf

Birimler

İnç veya milimetre

Transdüser bağlantıları

BNC veya Lemo

Güç Gereksinimleri

AC Şebeke 100-240 VAC, 50-60 Hz

Çalışma sıcaklığı

-10 ℃ ila 50 ℃, depolama sıcaklığı: -30 ℃ ila 50 ℃


4. Standart konfigürasyon


İsim

Qty

1

EFD-600 Host

1

2

Düz prob

1

3

Açı probu 4mhz

1

4

Prob Bağlantı Kablosu

2

5

Güç adaptörü & kablo

1

6

İletişim kablosu

1

7

Kullanım klavuzu

1

8

Yazılım

1

9

Enstrüman davası

1


İsteğe bağlı satın alma probları:

Prob fiyatı esas olarak kristal boyutuna bağlıdır. Ve frekans, kendinizin menzilinde seçilebilir.0.2MHz - 10MHz. Gibi genel açıları sağlayabiliriz.30 °, 45 °, 60 °, 70 °, 80 °

Açılı ışın probu 6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30 Düz ışın probu (SoftFilm) Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30
Çift eleman ışın probu (SoftFilm) Φ8, φ10, φ12, φ14, φ20, φ25, φ30, Daldırma probu Φ10, φ14, φ20, φ25
Su dolu prob Φ20, φ25 Küçük açı probu Φ14, φ20, φ25,18 × 18
İkili eleman düz ışın probu (SoftFilm) 8 × 9,10 × 12 Yüzey dalgası probu 10x12
Sürünen Dalga Probu 8 × 12,6 × 6 Küçük çaplı prob 5 × 5,5 × 7
Plaka dalga probu 20 × 30 Değişken açı probu 10 × 10,10 × 12


Otomatik kalibrasyon dijital ultrasonik çatlak dedektörü kusur algılama ekipmanları
