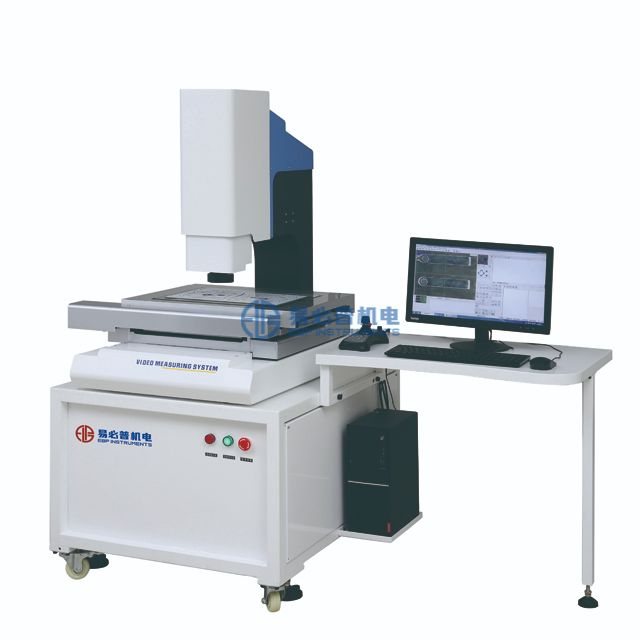

EVM-32CNC / 43CNC / 54CNC
EBP INSTRUMENTS
Şangay, Çin
Ayda 120 Takım
T/T peşin
1 Takım
1. Uygulama:
EVM-CNC Serisi, EBP Instruments tarafından geliştirilen evrensel tipte bir CNC Video Ölçüm Sistemidir. Hassas otomatik ölçüm için makine, elektronik, havacılık, otomotiv, askeri, kalıp ve diğer endüstrilerde yaygın olarak uygulanmaktadır.
Makine, elektronik, kalıp vb. alanlarda hızlı hassas ölçüm ve toplu test için tasarlanmıştır.
1. Nokta, çizgi, daire, yay ve oval, dikdörtgeni ölçmek ve net gözlemle çok noktalı konumlandırma fonksiyonuyla doğruluğu artırmak.
2. Koordinat ölçümü, öteleme ve koordinatlar düzeltilir.
3. Ölçüm verilerini doğrudan AutoCAD çizimine dönüştürün
4. Kullanıcı programını kaydedin, düzenleyin ve komutu çalıştırın.
5. Metroloji açısından makine genişlik, uzunluk, yükseklik, kalınlık, düzlük, düzlük, diklik, dairesel derece, eşeksenlilik vb. testleri yapabilir.
6. Makine ürünleri aşağıdaki gibi test edebilir:
1) Makineler: levha, kalıp ve kalıp, dişli, yataklar, şaft gibi dönen parçalar.
2) Elektronik: telefon ve tablet sayfası, PCB, saat parçaları vb.
3) Plastikler: cep telefonu kamera plakası, kapak, ön çerçeve, kayar plaka vb.
2. Özellikler:

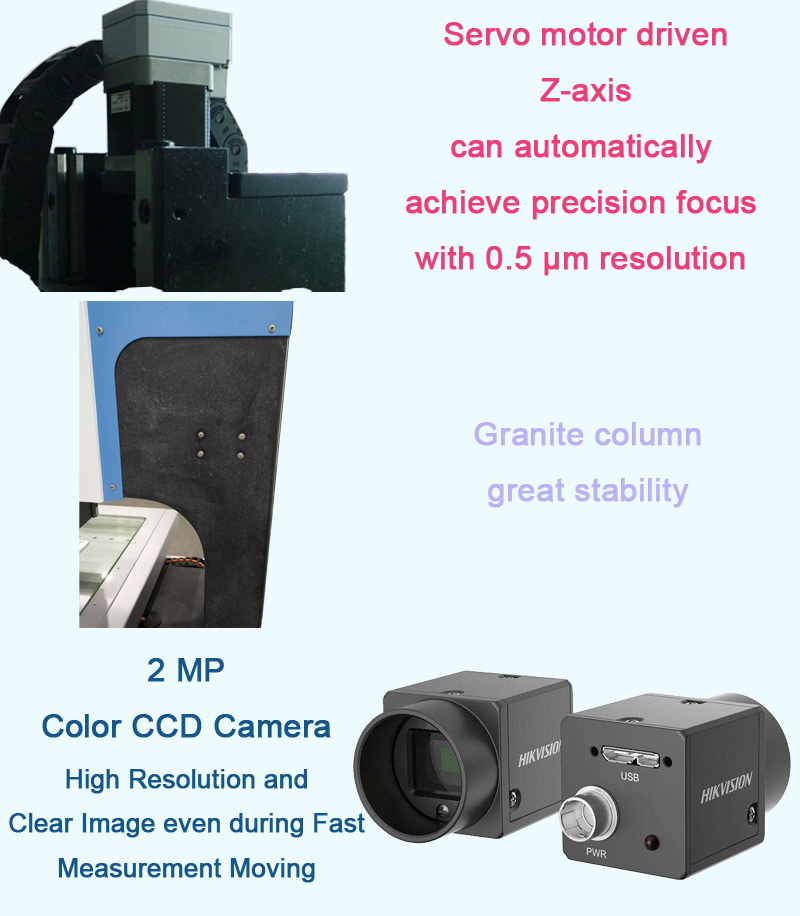

2.1. Çift kapalı döngü hareket kontrolü, mikron düzeyinde hassas hareket gerçekleştirir
2.2. 8 bölgesel LED yüzey ışık kaynağı
2.3. Grade 00 JINANQING granit taban, sütun, yüksek stabilite
2.4. Özel CNC yazılımı mükemmel ölçüm verimliliğine sahiptir.
3. Teknik Şartname:
Modeli | EVM-32CNC | EVM-43CNC | EVM-54CNC | |||||
Çalışma masası | iştmümkün D(mm) | 500*330 | 606*466 | 706*566 | ||||
Cam Tmümkün Boyutu (mm) | 350*280 | 450*350 | 550*450 | |||||
X,Y Strok(mm) | 300*200 | 400*300 | 500*400 | |||||
Yük Kapasitesi | yaklaşık. 20 kg | yaklaşık. 30 kilo | yaklaşık. 35 kilo | |||||
Rçözüm | 0,5μm | 0,5μm | 0,5μm | |||||
Doğruluk E1* | Eski, y ≤ (3,0+L/200) µm | |||||||
Doğruluk E2* | Exy ≤ (3,5+L/300) µm | |||||||
Doğruluk E3* | Ez ≤ (3,5+L/150) µm | |||||||
Z İnme (mm) | Standart | 200 | ||||||
Seçenek | 250~300 | 250~350 | 250~450 | |||||
Alet Ağırlığı (kg) | 250 | 325 | 500 | |||||
Boyut (mm) | 610*764*992 | 720*950*1020 | 800*1040*1020 | |||||
Motorlu | Üç eksenli Maks. Vnezaket | X, Y: 400 mm/sn Z: 200 mm/sn | ||||||
Üç Eksenli Konumlandırma Doğruluğu | 0,001 mm | |||||||
Görüntüleme Sistemi | Kamera | 2 MP Renkli Kamera | ||||||
Yakınlaştırma Merceği | optik manuel yakınlaştırma lensi | |||||||
Zoom Lens Büyütme | 0,7-4,5X | |||||||
Video Büyütme | 28-186X | |||||||
FOV | 11,1-1,7 mm | |||||||
Güç Tüketimi | 600W | |||||||
Enstrüman Aksesuarları | 1X Tüp (standart) | 0,5X Tüp (isteğe bağlı) | WD | |||||
Yakınlaştırma Merceği | 0,7-4,5X | 0,7-4,5X | ||||||
Ekstra Lens | Video Büyütme | FOV | Video Büyütme | FOV | ||||
0,5X(seçenek) | 10X-64X | 22-3.4 | 5X-32X | 44-6.8 | 175 | |||
1,0X(standart) | 20X-128X | 11.1-1.7 | 10X-64X | 22-3.4 | 92 | |||
2,0X(seçenek) | 40X-256X | 5.5-0.9 | 20X-128X | 11.1-1.7 | 36 | |||
* Tüm veriler ISO 10360-7-2011 Standardına göre test edilmiştir
L ölçülen uzunluktur (birimler: mm)
Spesifikasyon önceden haber verilmeksizin değiştirilebilir

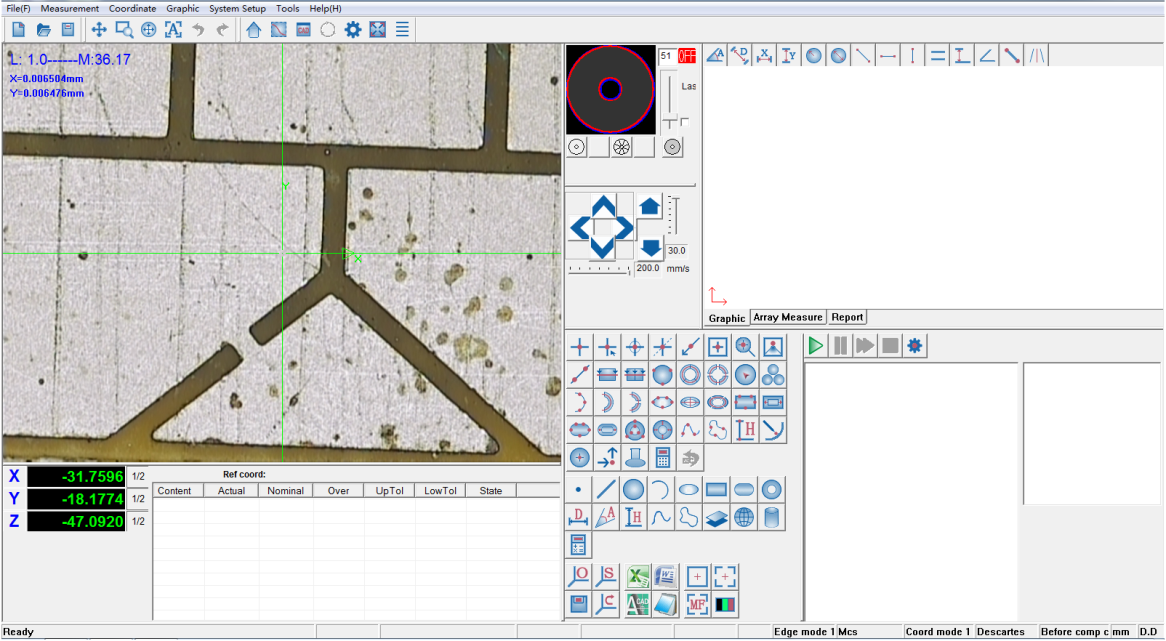

Ölçüm yazılım sistemi:
Kullanıcı dostu arayüzü ve güçlü fonksiyonlarıyla kullanıcıların hızlı ve hassas geometri ölçümü yapmasına olanak tanır.
1. 2D ve 3D Ölçümler: yüksekliği, genişliği, uzunluğu, açının her iki tarafını, koni açısını, çapı, pah kırmayı, düzlüğü, düzlüğü, yuvarlaklığı, silindirikliği, dikliği, paralelliği, eğimi vb. ölçebilir.
2. Otomatik Odaklama: Z eksenine odaklanmayla en net noktayı otomatik olarak bulabilir.
3. CNC Programlama Ölçümü: Kullanıcı bir tıklama parametresi ayarlayabilir, talebine göre otomatik olarak ölçüm yapabilir (toplu ölçüm, verimliliği artırın ve zamandan tasarruf edin)
4. Maks. ve Min. Limit: maks. ve dk. Ürünün gerçek boyutu aralık dışında olduğunda ilgili ölçüm verilerinde kırmızı arka planda uyarı görüntülenir.
5. Tersine Mühendislik: yazılım ölçüm grafiklerini çizer, AutoCAD'e gerçekten doğrudan giriş yapabilir, ayrıca DXF, dwg olarak kaydedilebilir. dosyalar (genel yazılım hızından iki kat daha hızlı, hızlı bir tarayıcı olabilir).
6. Resim çıkışı: Ölçüm veya gözlem sonuçları BMP, Jpg gibi çeşitli formatlarda resim olarak kaydedilebilir.
7. Noktayı bulmak için gerçek zamanlı alt piksel: ilk alt pikseller, video ölçüm endüstrisine yönelik gelişmiş görüntü işleme teknolojisi, benzer yazılımlarla karşılaştırıldığında bir pikselin ölçüm doğruluğunu ve ölçüm verimliliğini büyük ölçüde artırır, en az 3/5 zaman tasarrufu sağlar, doğruluğu 2 kattan fazla artırır (aynı optik büyütmede).
8. Vektör çizim işlevleri: görüntü veya yazı tipleri kademesiz olarak yakınlaştırılabilir veya uzaklaştırılabilir.
9. Harita ölçümleri: Büyük iş parçasının tam bir resmini yakalayıp oluşturabilir ve doğrudan grafik üzerinde ölçüm yapabilir.
10. Komut satırı: doğrudan komut satırını oluşturur, sanal ölçümün özel ihtiyaçlarını karşılamak için nokta, çizgi, daire, yay oluşturmak için koordinat bilgilerini girin.
11. Çizgi konumu toleransı: yuvarlaklık, düzlük, paralellik, diklik, eşmerkezlilik vb.
12. Boyutlandırma İşlevi: yarıçap, çap, açı, doğrusal boyutlar, hizalama açıklaması, metin açıklaması vb.
13. Otomatik Ölçüm Fonksiyonları: otomatik olarak düz bir çizgi bulun, çok bölgeli, tıklamalı daire seçim çerçevesi yuvarlak, yuvarlak çok bölgeli otomatik yay.
14. SPC İstatistiksel Analiz: CA, CP, CPK ve DRL, DRR, DR, MAX, MIN, AVG, RANGE, STD hesaplanabilir ve XR diyagramı, çizgi grafikleri, çubuk grafikleri vb. çizilebilir.
15. Veri Rapor: Ölçüm sonuçları doğrudan EXCEL, Word, CAD'e dönüştürülebilir.
16. Dil: Çince, İngilizce vb. desteği.
