E-50m
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 aet
Tanıtım:

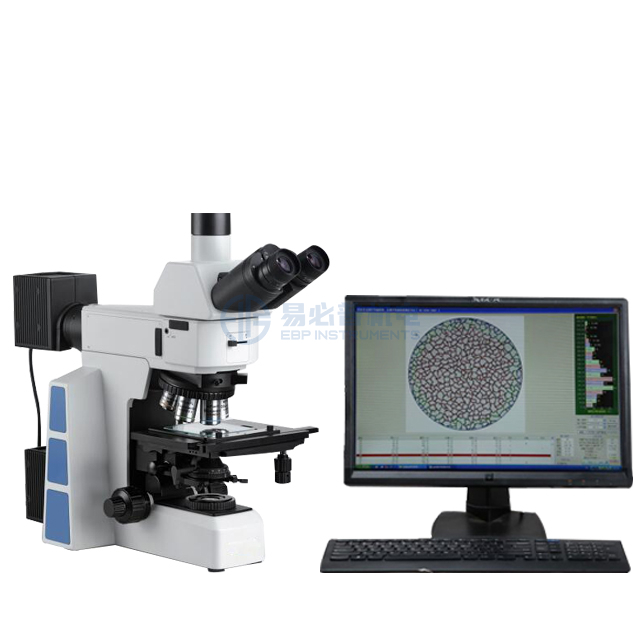

1. Yeni E-50M Metalurji Mikroskobu Görünüm ve fonksiyonlarda bir dizi öncü tasarıma sahip araştırma için, mükemmel bir algılama çözümü sağlamak ve yeni bir sanayi alanı geliştirmek için doğar.
2. E-50M görüntüleme kafası, ayrılma oranı için çoklu seçeneklerden tasarlanmıştır. Geniş ışın görüntüleme sistemi ile 26.5mm süper geniş görünümlü görünüm mevcuttur.
3. Dik görüntü ile trinoküler kafa, bölünme oranı dürbün : Trinocular = 100: 0 veya 0: 100. Numunelerin hareketli yönü gözlemlediği gibidir.
4. Polarizasyon Sistemi: Polarizasyon sistemindeki polarizer ve analizör, yarı iletken ve PCB algılamasındaki başıboş ışığını ortadan kaldırmaya katkıda bulunur, net detaylı görüntü elde edilebilir. Seçenek için sabit analizör ve dönebilen analizör vardır. Numune, 360 ° dönebilen analizör ile farklı polarizasyon açılarında görülebilir.
5. Nötr yoğunluk filtresi ile BF & DF için anahtarı arasındaki bağlantı, aydınlatıcı önündeki kolu parlak alan ve karanlık alan arasında geçiş yapmak için kullanılır ve nötr bir yoğunluklu filtre (ND50) ile tandem içindedir. DF'den BF'ye geçtiğinizde, yerleşik ND50 filtresi ışık yoğunluğunu bozacak rolü alır. Daha bilimsel ve daha rahat.
Teknik özellikler:
| Model | E-50m |
Optik sistem | Sonsuzluk rengi düzeltilmiş optik sistem |
Kafa görüntüleme | İmage, 30 ° eğimli Gemel trinoküler kafa, interpupillary Mesafesi: 50mm - 76mm; Bölme oranı R: T = 100: 0 veya 0: 100 |
Mercek | Yüksek eyepoint geniş alan planı mercek pl10x25mm, diyoptri ayarlanabilir |
Amaç | BD Yarı-Apokromatik Metalurji Hedefleri (5x / 10x / 20x / 50x) |
Nosepiece (DIC yuvası ile) | BD Bunbuke Nosepiece (5 delik) |
Çerçeve | Yansıyan / İletilen Gövde, Düşük Konumlu Koaksiyel Kaba ve İnce Ayar, Kaba Ayar Mesafesi: 25mm; İnce hassasiyet: 0.001mm. Kaba ayarlama durağı ve sızdırmazlık ayarı ile. |
Dahili 100-240V geniş voltaj trafosu, çift yönlü güç çıkışı; dijital set ve sıfırlama ile ayarlanabilir yoğunluk; Yansıma ve şanzıman için anahtar; Dahili İletilen Filtreler LBD / Nd6 / Nd25). | |
Sahne | Cam plakalı 4 inç üç katman mekanik evre, hareketli aralık: 102mm (y) * 105mm (x) |
Kondansatör | Swing-out tipi akromatik kondansatör (n.A.0.9) |
Yansıyan aydınlatıcı | BD yansıyan aydınlatıcı IRIS alanı diyaframı ve açıklık diyaframı, merkezi ayarlanabilir. Filtre yuvası ve polarize yuvası ile. Parlak ve karanlık alan için anahtarla |
lamba evi | 12 V / 100W Halojen Lamba House, Center Pre-set |
Diğer Aksesuarlar | Sabit polarizer, sabit analizör, 360 ° dönebilen analizör |
Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:
Geleneksel Darkroom kamera sistemini, doğrudan bir dijital kamerayla fotoğraf çekmek için kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.
Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.
Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapının çeşitli mikroyapı türlerini hızlı ve doğru bir şekilde hesaplayabilir,
Önceki oranı, alan yüzdesi ve diğer geometrik şekil parametreleri, önceki manuel hesaplama yönteminden daha iyi geliştirilmiştir.
Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini hesaplamak için uygulanabilir.
Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.
Tüm denetim işlemi, ofis kağıtsızlığına ulaşmak için bilgisayarda tamamlanır, kurumsal bilgi seviyesini büyük ölçüde artırır.
Metalografik Analiz:
Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:
Yaygın olarak kullanılan: dahil Tahıl boyutu, metalik olmayan kaplamalar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.
dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.
Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.
Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.
Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.
Güç endüstrisi standartları.
Diğer: Metalurji, metalografi öğretimi tozu vardır.
ASTM, DIN, JIS ve diğer yabancı standartlar.
