Kullanılabilirlik Durumu: | |
---|---|
EBRI-3000'ler
EBP INSTRUMENTS
Şangay / Shenzhen
60 PC / Ay
Önceden TT
1
Avantajları:

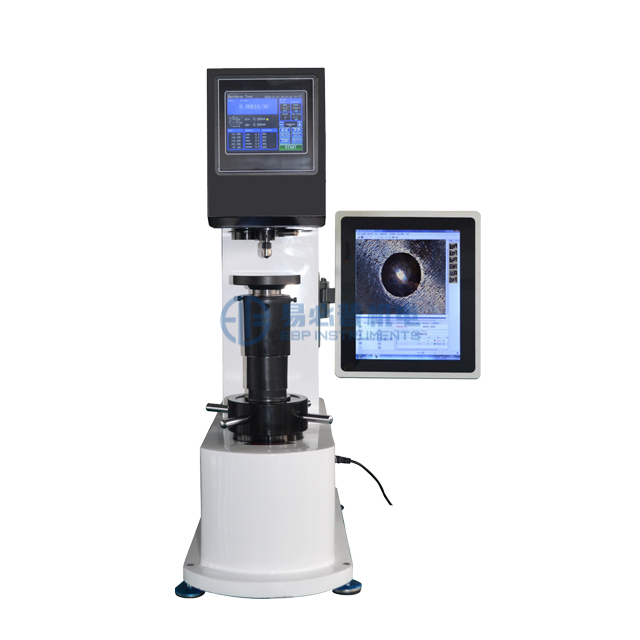

1. Çift dokunmatik ekran paneli, menü yapısı, kolay çalışma ile donatılmıştır.
2. Yazılım Desteği Otomatik ölçüm ve manuel ölçüm modu, doğrudan test raporu oluşturabilir.
3. Yük hücresi ile kapalı döngü, 62.5kgf'den 3000kgf'ye kadar test kuvveti.
4. Otomatik Yük - Bekleme - Ana test kuvvetini boşaltın.
5. 10 sınıf test kuvveti ile otomatik kalibrasyon fonksiyonu olan her test kuvveti.
6. Bir kerelik döküm kabuğu, metal tabaka bir tek tek değil, yapı daha kararlı, test sonucunu daha yüksek doğrulukla sağlayın;
7. Her türlü laboratuvar için uygun özel tasarım düşük burun tasarımı.
İşlem Adımları:
1) Çalışma tablosuna numune koyun, ardından manuel yük başlangıç test kuvveti, ardından makine otomatik yük ana kuvveti (yük - bekleme - otomatik olarak boşaltın), örnek üzerinde bir girinti yapın;
2) Girişim görüntü yakalaması yapmak için örneği taşınabilir kamera altına koyun;
3) Otomatik ölçüm veya manuel ölçüm yapmak ve test raporu oluşturmak için yan dokunmatik panel bilgisayarında. Brinell sertlik değeri, dönüşüm sertlik değeri, girinti görüntüsü, girinti çapı uzunluğu, maks. Min değeri, ortalama değer, vb.
Uygulama alanları:
1. Endüstriyel üretimin kalitesinde kontrolü (makine üretimi, metalurji tesisleri, vb.)
2. Muayene Kurumu ve Üniversiteler Laboratuvarlarının Araştırma ve İncelemesi.
3. Dürüst ve Demirsiz Metaller, Sertleştirilmiş Çelik, Temperli Çelik, Tavalı Çelik, Sertleştirilmiş Çelik, Çeşitli Kalınlıklar, Karbür Malzemeleri, Toz Metalurji Malzemeleri, vb.
Yazılımın ana işlevleri:
1. Temel fonksiyonlar: Görüntü yakalama, kamera kalibrasyonu, görüntü işleme, geometrik ölçüm, belge etiketleme, albüm yönetimi ve belirtilen büyütmelerle yazdırma gibi görüntüleme sisteminin temel işlevlerini içerir;
2. Otomatik Ölçüm: Girişim çapını otomatik olarak veya manuel olarak ölçer ve HB değerini hesaplar;
3. HB2 (DIN 1605 Standart) Otomatik Ölçüm: Kalibrasyon örneği ve test örneği üzerindeki girinti çaplarını otomatik olarak veya manuel olarak ölçer ve test örneğinin HB değerini otomatik olarak enterpolasyon yapar;
4. Dönüşüm ve Doğrulama: HB'yi diğer sertlik ölçeklerine dönüştürür; Test sonuçlarını örnek boyutları ile doğrular;
5. İstatistik: Ortalama, Min ve Max, Standart Sapma, CP ve CPK gibi istatistiksel değerleri otomatik olarak günceller;
6. Otomatik alarm: Spec dışı ölçümleri otomatik olarak işaretler;
Test raporu: Otomatik olarak özelleştirilebilir Word veya Excel raporu oluşturur.
Şartname:
Model | EBRI-3000'ler |
Brinell Ölçeği | HBW2.5/62.5, HBW2.5/187.5, HBW5/62.5, HBW5/125, HBW5/250, HBW5/750, HBW10/100, HBW10/1500, HBW10/3000, HBW10/250, HBW10/500, HBW10/ 1000 |
Test gücü | 62.5kgf (612.9n), 100kgf (980.7n), 125kgf (1226n), 187.5kgf (1839n), 250kgf (4903n), 500kgf (4903n), 500kgf (4903n), 750kgf (7355n), 1000kgf (9807n), 3000kf (1500k), 1000kgf (9807k), 3.000 (29420n) |
Test alanı | 230*155mm (H*D) |
Minimum Tedbir Birimi | 0.01mm |
Test kuvveti doğruluğu | 62.5-250kgf ≤% 1; 500-3000kgf ≤% 0.5 |
Bekleme süresi | 5-60'lar |
Test aralığı | 8-650HBW |
Ölçüm aralığı | 0.4mm-6mm |
Standart | Bsen 6506, ISO 6506, ASTM E10, GB/T231 |
Yan panel ekranı | 12.1 '' Yan Renk Dokunmatik Ekran |
Gerekli bilgisayar sistemi | Windows System (Win 10'u tavsiye), 32bit veya 64bit (Test Raporu Microsoft Office: Word & Excel, Sürüm: ≥2003 Sürüm |
Veri görüntüleme | LCD dokunmatik ekran |
Güç kaynağı | AC220 ±%5, 50-60Hz |
Boyut | Makine: 550x210x750mm; Paket: 730*450*980mm |
Ağırlık | Net ağırlık: 120kg; Brüt Ağırlık: 140kg |
Standart Aksesuarlar:
İsim | Q’ty | İsim | Q’ty |
Ölçüm mikroskobu | 1 | Çap 2.5, 5, 10mm sert alaşımlı çelik bilyalı girdi | Her 1 |
Standart sertlik blokları (HBW10/3000, HBW10/1000, HBW2.5/187.5) | 3 | Büyük, orta, "V-şekilli test masası | Her 1 |
Güç kablosu | 1 | Kalite Sertifikası, Garanti Kartı | Her 1 |
Brinell yazılımı | 1 | Taşınabilir Brinell Kamera | 1 |
Rs232 kablosu | 1 | Kullanım klavuzu | 1 |
