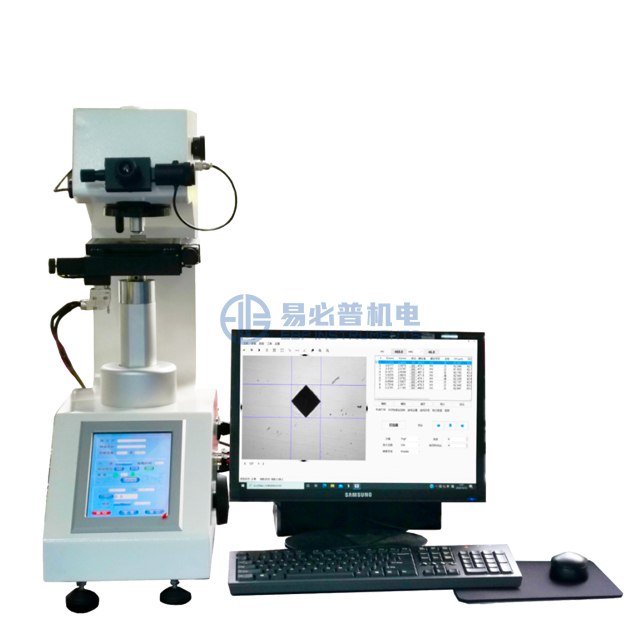

Tam Otomatik Mikro Vickers Sertlik Test Cihazı

Otomatik Odak, bilgisayar yazılımı sistemi tarafından kontrol edilen motorlu XY tablosu;
Otomatik Yükleme - Boşaltma, Otomatik Taret Anahtarı;
Yazılım desteği Otomatik ölçüm, manuel ölçüm, tek nokta testi, birden fazla nokta testi;
Kenar taraması / panoramik tarama işlevi;
Sertlik değeri, girinti görüntüsü, eğri vb. Dahil olmak üzere test raporu oluşturabilir.
Sertlik dönüşüm fonksiyonu Rockwell HR, Brinell HBW, Vickers HV, vb.
Kullanılabilirlik Durumu:
  • DVS-1XYZ
  • EBP INSTRUMENTS
  • Shanghai, Shenzhen, Ningbo
  • Aylık 90 Set
  • Önceden tt
  • 1 set

DVS-1XYZ Tam Otomatik Mikro Vickers Sertlik Test Cihazı iki bölümden oluşur:

1) Otomatik taret tocak ekranıMikonVickersDV-1AT-8P için Sertlik Test Cihazı

2) Otomatik Vickers Sertlik Ölçümü ve Kontrol Sistemi THVS - Axyzf


DV-1AT-8P Mikro Vickers Sertlik Test Cihazı Özellikleri:

Geleneksel mikro sertlik test cihazı düşük hassasiyete sahiptir ve görsel gözlem ve ölçümün ihtiyaçlarını zar zor karşılayabilir. Kamera ve yazılımla bağlanınsa, geleneksel mikro sertlik test cihazının girinti görüntüsü her zaman merkezi konumdadır. Ölçme ve analiz süreci çok büyük bir sorundur. Neyse ki, bu makinemiz mükemmel bir şekilde sorunların üstünde çözüldü.

1) rehberlikOptik Çapraz RaylarYüksek kılavuz doğruluğunu sağlamak için;

2)Hızlı ve pürüzsüzKuvvet iletimi, ikincil iletim kuvveti kullanılarak elde edilebilir.raf ve pinyon.

3) En gelişmiş yüksek iletim oranı yüksek hassasiyetle donatılmış bu makinesonsuz dişli çubuk, istikrarlı sürekli kaldırma elde edebilir ve test işleminin doğruluğunu ve arka arkaya büyük ölçüde iyileştirebilir. Bu güncelleme, çalışma performansını ve çalışma verimliliğini artırmak için çok önemlidir.

4) ile donatılmışçift ​​optik yol, mercek için bir optik yol Sistem, CCD kamera için başka bir yol, her iki yol aynı anda çalışabilir, optik yol çubuğuna gerek yok. Optik sistemin servis ömrünü büyük ölçüde genişletin ve sınavı daha kolay hale getirin.

5) kabul edildi8''dokunmatik ekran, Menü yapısı ve dahili enkoder ile dijital mercek, sadece kodlayıcı üzerindeki düğmesine tıkladığınızda, D1, D2 ve sertlik değerinin çapraz girintinin uzunluğu, dokunmatik ekranda doğrudan görüntülenir, çok kolay çalışacaktır.

6) ileSertlik dönüşümüFonksiyon, HV'den HRA, HRB, HRC, HBW, vb. Scales'a dönüştürebilir.

7) (HV & HK) Vickers ve Knoop Sertlik Test Yetenekleri.

8)Tamam / ng kararıişlev.

9)Hem lens (10x & 40x) ölçüm için kullanılabilir, yaygın sertlik aralığını en yumuşaktan çok sert hale getirmek için uygundur.


Yazılım kontrol sisteminin özellikleri:

  1. X ve y otomatik olarak hareket eder;

  2. Panoramik tarama

  3. Otomatik kenar

  4. Z ekseni otomatik odaklama;

  5. Otomatik Girinti Ölçümü

  6. Muayene raporunu otomatik olarak oluşturun


Uygulamalar:

Otomatik sertlik ölçümü esas olarak çeşitli metallerin ve bazı metalik olmayan malzemelerin vickers sertlik ölçümü için kullanılır ve çeşitli metal parçaların ve termal işlemden sonra parçaların sertlik ölçümü için kullanılabilir. Ayrıca, kaynak parçalarının etkili sertleştirme derinliğinin, kaplamanın ve ısı etkilenen kısımlarının belirlenmesi için de uygundur. Ayrıca, çeşitli metal parçaların metalografik yapısını gözlemlemek ve görüntüyü toplamak, görüntülemek ve yazdırmak için kullanılabilir.

Sistem özellikle yüzey sertliğini, sertlik degrade dağılım eğrisini ve ısıl işlem görmüş iş parçasının etkili sertleştirme derinliğini ölçmek için uygundur.


Sertlik Test Cihazı Makinesi için Teknik Parametre:

Model

DV-1AT-8P

Küçük kule

Otomatik taret

Amaç

10x (Gözlem ve Ölçü); 40x (ölçü)

Mercek

Dahili kodlayıcı ile 10x dijital mercek

Toplam büyütme

100x (ölçü); 400x (ölçü)

Test kuvveti

10g (0.098n), 25g (0.245n), 50g (0.49n), 100g (0.98n), 200g (1.96n),

300g (2.94n), 500g (4.9n), 1000g (9.8n)

Sertlik ölçeği

HV0.01, HV0.1, HV0.2, HV0.1, HV0.2, HV0.3, HV0.5, HV1

Dönüşüm ölçeği

HRA, HRB, HRC, HRD, HRF, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T

HV, HK, HBW

Yükleme hızı

≤50μm / sn

İnterrent

Standart Dikdörtgen Piramit Elmas Girinti (136º ± 0.5º)

Min. ölçü birimi

0.01μm

Sertlik değeri çaldı

8HV-2900HV

Veri görüntüleme

8 inç LCD dokunmatik ekran

Yükleme yöntemi

Otomatik olarak (yükleme, dur ve test kuvvetini boşaltın)

Süre süresi

1-99S (her adım 1 saniyedir)

Yazılım

5 megapiksel kamera ile

Görüntü analizi yazılımı (yazılım yoluyla izlenim ve değişken durum derinliği ve taret kontrolünün otomatik ölçümü ile)

Test alanı

Maksimum yükseklik: 160mm (dikey); Boğaz derinliği: 160mm (yatay)

Işık kaynağı

LED Soğuk Işık Kaynağı (24 saat boyunca sürekli kullanım olabilir, hiçbir ısı üretimi, istikrarlı çalışma sağlar, hizmetin 100.000 saate ulaşabilir)

Makine boyutu ve N / W

540 * 260 * 650mm 50kg

Güç kaynağı

220 V ±% 5, 50/60 Hz (110V mevcuttur)

Yürütülen standart

GB / T4340, ASTM E384 & E92, EN-ISO 6507, JIS B-7734


Yazılım sisteminin teknik parametreleri:

1) 5-Megapiksel kamera keskin görüntüler sağlar.

2) Lenovo veya Dell Marka Bilgisayar, İşletim Sistemi: Windows 10

3) Yüksek Hassasiyetli Otomatik X-Y Yükleme Platformu

Tahrik motorları

Step motoru

Sürücü kontrolü

Hız, X-Y eksenini yazılım boyunca taşıyarak esnek bir şekilde değiştirilebilir.

Boyut

150 x 150 mm

Maksimum Seyahat Mesafesi

X-Y yönünde 50 × 50mm

Minimum seyahat mesafesi

1mm

Hareket hızı

1-10 mm / sn, ayarlanabilir

Yer değiştirme tekrarlama doğruluğu

1 um - 3 um

Nesne Platformu Hareketi Modu Ayarı

Noktayı otomatik olarak seçmek için arayüzdeki herhangi bir noktaya tıkladığınızda, düz çizginin başlangıç ​​konumunu ayarlayabilir ve rastgele hareketli pozisyonu ayarlayabilir ve keyfi hareketin 8 yolu için otomatik XY yer değiştirme platformu yükleme platformuna tıklayın. Kontrol, hızı ayarlayabilir, otomatik olarak sıfırlanabilir, sıfırı koordine etmek için serbest olabilir

4)Z eksen otomatik odaklama bileşeni

Motor

Step motoru

Maksimum Seyahat Mesafesi

Sertlik Test Cihazı Host'un örnek hareketi aralığı

Hareketli çözünürlük

0.1bir

Yer değiştirme tekrarlama doğruluğu

1um

Hareket hızı

Hızlı yavaş

5)Ölçüm ve Kontrol Yazılımı

Sistem açıklaması

Panoramik taraması, kenar taraması yapılabilir. Sürekli basınç, yük korumasının, okuma, veri kaydetmesinin tamamlanması, bir ölçüm yöntemi seçerek tüm ölçümler otomatik olarak ve hızlı bir şekilde tamamlanır;

Farklı ihtiyaçlara göre düz çizgiler, zikzak, daireler, yaylar, rastgele noktalar, matrisler ve kendi kendine öğrenme modları seçin;

Sürekli ölçümden sonra oluşturulan sertleştirilmiş tabakanın derinliği tablo formunda görüntülenebilir.

Her türlü veri ölçümü verisi, sertlik değeri tablosu, sertleştirme katmanı derinliği, maksimum değer, ortalama değer, minimum değer üretebilir.

Sertlik Test Cihazı

Sertlik test cihazı otomatik olarak kontrol edilebilir: otomatik taret (objektif lens, basınç kafası, objektif lens otomatik anahtarı), otomatik yükleme, otomatik ölçüm kontrolü

Mikrohardlık test cihazının ışık kaynağının parlaklığı ayarlanabilir

Kontrol nesnel lensinin dönüştürülmesini seçin ve hesaplama parametrelerini değiştirmek için yazılım arayüzünde yansıtın.

Konum, yükleme, tutun, boşaltma ve otomatik olarak geri dönmesini otomatik olarak kontrol edin.

Sertlik test cihazı tarafından ayarlanan yük, yazılım arayüzüne otomatik olarak yansıtılabilir

Z Ekseni Kontrolü

Z ekseni otomatik hareket, otomatik odak

Kontrol Platformu Hareketi Modu (Patten)

Yazılım sistemi, programlama ve hareket etme için otomatik yükleme platformunu kontrol edebilir ve yürütebilir:

1) Ölçüm modu (rastgele a)

İsteğe bağlı bir noktaya basmak ve okumak için bu modu kullanın.

2) Ölçüm modu (rasgele b)

Keyfi puanları ölçün ve okuyun. Seçilen koordinat pozisyonunu herhangi bir açıyla yapın.

3) yatay (x eksen yönü) basınç ve okuma

4) Boyuna (Y ekseni yönü) basınç ve okuma

5) Ölçüm modu (satır A)

Yüzeyin bir açıyla (zikzak hareketi, yani sertleştirilmiş katman derinlik ölçümünün kırık hat hareketi) düğmesine basın ve okumak için bu modu kullanın.

6) Ölçüm modu (hat seti B)

Düzenli aralıklarla basmak ve okumak için bu modu kullanın.

7) Yörünge koordinat hareketi ve diğer mobil programlama yöntemleri

8 çizginin üstünde aynı anda ayarlanabilir, her satır 999 pozisyon ayarlanabilir

Ölçüm yolu

Otomatik mod: otomatik yükleme + otomatik ölçüm + otomatik ölçüm sonuçlarının otomatik gösterimi

Oyuncunun hareket şeklini ölçebilir

Görüntü edinimi / tanıma yöntemleri

Yüksek kaliteli, yüksek çözünürlüklü kamera, 5 milyonun çözünürlüğü, büyük boy orijinal görüntü edinimi; kolay kullanım için çeşitli görüntü sıkıştırma yöntemleri (depolama formatı, görüntü depolama formatı BMP, JPG ve diğer genel dosya formatları için görüntü ve ölçüm sonuçları).

Otomatik Vickers Girinti Ölçüm Sistemi Piksel Kimlik Teknolojisini Kullanarak, Özel Bir Vickers Sertlik Girintisi Analiz Yazılımı ile, girinti görüntüsünü analiz etmek için, dijital görüntü işleme teknolojisini kullanarak analiz yazılımı, girinti kenarı ekstraksiyonunu test etmek ve daha sonra dalgacık çoklu katmanını kullanarak Çözünürlük Analizi Test Girintisi Örnekleme Sinyali, Mikro sertliğin girinti kenarını çıkarmak için en az kareler takma sinyalini, mikro organizasyonun vickers sertlik testinin girinti alanı hızlı ve doğru bir şekilde çıkarılabilir ve vickersin değeri Sertlik otomatik olarak hesaplanabilir ve pürüzsüz olmayan bir yüzeyde net olmayan girintinin okunabilirliği geliştirilebilir.

Otomatik Ölçüm Süresi

Yaklaşık 0.3 sn / 1 girinti

Ölçümün tekrarlanabilirliği

± 1.0% (700HV / 500GF)

En az tespit edilebilir girinti

Yaklaşık 5m (otomatik ölçüm) m

Minimum ölçüm birimi

0.01mm

dilim

Çince (İngilizce isteğe bağlı)

Veri Çıkışı Biçimi /

Düzenleme özellikleri

Muayene raporu, kullanıcı gereksinimlerine göre özelleştirilebilir;

Veri işleme yazılımı sayesinde, sürekli ölçümden sonra oluşturulan sertleştirilmiş katmanın derinliği tablo formunda görüntülenebilir.

Her türlü ölçüm verisi, sertlik değeri tablosu, sertleştirme tabakası derinliği, maksimum değer, ortalama değer, minimum değer, ekran ve çıkış rengi görüntüsünü sertlik değerine kolayca çıkarabilir;

Sertlik değeri, sertlik tablosu, sertleştirme tabakası derinliği haritası ve resim ekleme gibi veriler esnek bir şekilde düzenlenebilir ve matematiksel istatistikler ve sertleştirme katmanı derinliği eğrisi test raporu dahil ve kaydedilmiş (isteğe bağlı \"(isteğe bağlı \" Excel \") ( Kelime formatı) (İsteğe bağlı \"Excel \"), ayrıca gözlenen örnek topografyayı da yazdırabilir ve kaydedebilir. Girinti ve arka plan mikroyapısı doğrudan yansıtılır ve farklı büyütme objektif lensler altında metalografik analiz ve gözlem yapılır.


Standart paketleme:

Kalem

Miktar

Kalem

Miktar

Ağırlık Mil

1

Weights

6

Dijital Mikrometre Mercek

1

Sertlik bloğu (yüksek blok, orta blok)

Her 1

seviye balonu

1

Naylon evrensel taban

4

Güç kablosu

1

Yedek Sigorta (2A)

2

Ürün Sertifikası, Garanti Kartı

1

Toz kaplamış

1

Baskı kağıdı

1

Talimatlar

1

Tornavida

2

Dokunmatik kalem

1



Yazılım Kontrol Sistemi


1

Otomatik yükleme platformu (150 × 150 mm, x, Y vuruş 50mm)

1

2

Z-Axis Hareketi (İnme: Numune Hareketi Sertlik Test Cihazı Host, Dahili)

1

3

X, Y, Z Denetleyicisi

1

4

Marka bilgisayarı

1

5

Endüstriyel Dijital Kamera 5 Megapiksel

1

6

Optik adaptör ve tip C arayüzü

1

7

USB Flash Sürücü (tam otomatik sürüm yazılımı ile)

1
