EFD-500T
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 set

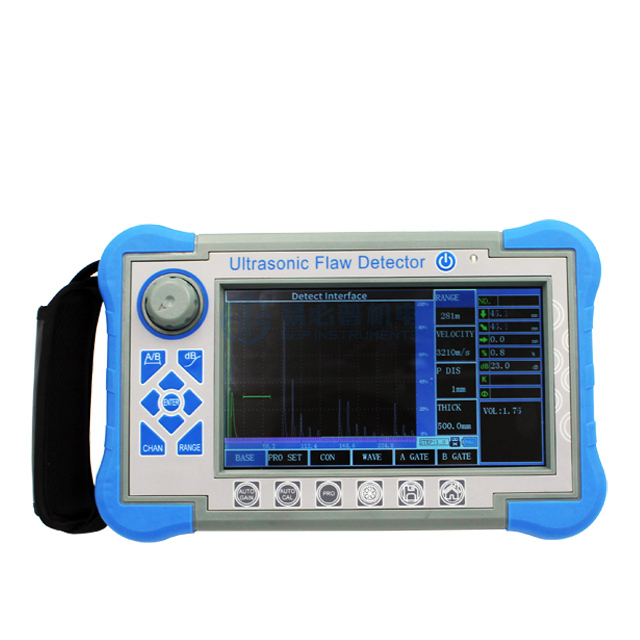

Dijital Ultrasonik Flaw Dedektörü, dokunmatik ekran olan, hızlı, kolay ve hasarsız, hızlı, kolayca ve hasarsız olabilir, çatlaklar, kaynaklar, gözenekler, kum delikleri, kapanımlar, katlanır gibi çeşitli kusurları doğru bir şekilde algılayabilir, bulabilir, değerlendirebilir ve teşhis eder. vb. Elektrik gücü, petrokimya, kazan ve basınçlı kap, çelik yapı, askeri, havacılık, demiryolu taşımacılığı, otomobil, makine ve diğer alanlar için uygulanmıştır. Tahribatsız sınav endüstrisi için önemli bir araçtır.
Özellikler:
1. Yakın ve Uzak Mesafe algılamasının gereksinimlerini karşılamak için yüksek hassasiyetli niceleme ve konumlandırma
2. Yakın alan kör bölgesi küçüktür, küçük çaplı ve ince duvarlı boru için tespit gereksinimlerini karşılayabilir.
3. Otomatik kalibrasyon fonksiyonu: Tek tuşlu otomatik kalibrasyon, kullanımı kolay, otomatik test probu \"p gecikmesi \", \"K değeri \", \"x değer \" ve hız
4. Otomatik Ekran Echo Konumunu (Derinlik: D, Yatay: P, Mesafe: S, Amplit, DB, Ф)
5. Üç teraziyi serbestçe değiştirin (derinlik: D, yatay: P, Mesafe: S)
6. Otomatik Kazanç,Tespit verimliliğini artırabilecek en yüksek zarf, tepe bellek fonksiyonları.
7. Kusur algılama işlemini ve dinamik oynatmayı otomatik olarak kaydedin
8. φ değer hesaplaması: Dövme kusur algılama düz probu ile en yüksek dalga bulabilir φ değeri otomatik olarak
9. Herhangi bir endüstrinin algılama standartlarını serbestçe girip saklayabilen 500 bağımsız kanal (genişletilebilir), yerinde inceleme için standart blokları taşımanıza gerek yoktur.
10. Mağaza, Oynatma 500 A-Tara Dalgaları ve Veriyi Serbestçe
11. DAC, AVG ve TCG eğrileri (derinlik telafisi otomatik olarak üretilir ve parçalanabilir. 12. Örnekleme noktaları sınırsızdır ve düzeltilebilir ve telafi edilebilir.
13. 14 Dahili Muayene Standartları
14. Herhangi bir endüstri standardı girmek için ücretsiz
15. Darbe genişliği ve mukavemet ayarlanabilir
16. B tarama ve B renk tarama işlevi;
17. Bilgisayarla iletişim kurabilir ve Word'ü ihraç edebilir. Dosya, ayrıca algılama raporu
18. IP65 ABS plastik kasa, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel parazit karşıtı yeteneği
19. Kullanın (Veri yazdırma raporlarını analiz etmek için kablosuz iletişim yazılımı, vb.
20. 260.000 renkli gerçek renkli ekran, güçlü ışık veya düşük ışık altında çalışma ortamı için uygundur
21. Yüksek performanslı lityum pil, 8-10 saat boyunca sürekli çalışabilir
22. Gerçek zamanlı saat kaydı: gerçek zamanlı kusur algılama tarihi, zaman izleme kaydı ve depolama
23. Güç-aşağı koruması, depolama verileri kaybolamaz
24. FLAW algılama parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
25. Dijital Reddet, kazanç ve doğrusallığı etkilemez
26. Kazanç tazminatı: DB zayıflama, yüzey pürüzlülüğü, kavisli yüzeyler, uzun mesafeli kusur tespiti kalın iş parçalarının vb. İçin düzeltilebilir.
27. Kusur Dedektörünü PC'de yazılımla çalıştırabilir, bilgisayar kontrollü kusur dedektörünün tespit edilmesine yönelik
Teknik özellik:
| Model | EFD-500T |
| Görüntülemek | 7 inçTFTrenk ekranı,800*480 çözünürlük |
| Operasyon modu | Düğme, döner, dokunmatik ekran |
| Güç kaynağı | Lityum iyon batarya |
| Pil kapasitesi | 5.0ah |
| Güç gerilimi | 12v |
| Güç miktarı | 1 |
| Çalışma zamanı | ≥8 saat |
| Adaptör girişi | DC100 ~ 240V 50Hz / 60Hz |
| Adaptör çıkışı | AC 12V |
| Adaptör gücü | 36w |
| Veri depolama | SD Kart (16G) |
| Alarm | 1 |
| Çalışma sıcaklığı | -10ºC ~ 45ºC |
| Depolama sıcaklığı | -20ºC ~ 60ºC |
| IP notu | IP65 |
| Boyut | 245 * 155 * 55mm |
| Ağırlık | 1.18kg (Batarya dahil) |
| Geleneksel ut model | |
| Prob Konnektörü Tipi | Lemo 00 |
| Kanal tipi | Tek kanal |
| Kanal num | 500 grubu (ölçeklenebilir) |
| Darbe Tipi | Negatif keskin dalga |
| Gerilim iletimi | 50 ~ 350V, 50v'de adım |
| Sönümleme | 560Ω |
| Kazanmak | 0 ~ 110dB, Adım: 0.5 / 2/6 / 12dB |
| İnce ayar kazanın | -4 ~ + 4 |
| Yüzey telafisi | Tüm kazanç aralığı |
| Çalışma frekansı | 0.5 ~ 20mhz; |
| Prob tipi | Tek, çift, geçit, daldırma tipi |
| Filtrelemek | Üç isteğe bağlı: 1 ~ 4MHz / 0.5 ~ 10MHz / 2 ~ 20MHz |
| Algılama modu | Olumsuz / Pozitif / İki Yönlü / RF |
| Reddetmek | 0 ~ 80%, Adım 1% |
| Test aralığı | 0 ~ 15000mm, minimum ekran aralığı: 15mm (çelikte) |
| Malzeme Hızı | 100 ~ 20000m / s |
| Nabız Deplasmanı | -10 ~ 1000mm |
| P | 0 ~ 200us |
| X-val | 0 ~ 100mm |
| Kılavuz | Kaynak, levha, dövme muayenesi |
| Test noktası | Tepe / X-Val / J Val |
| Ölçüm | Kapı: genlik, genlik DB değeri, aralık, yatay mesafe, dikey mesafe, A ve B kapısı arasındaki fark değeri İmleç: 2 Çapraz İmlecı, yatay ve dikey mesafeyi test edebilir ve imleçler arasındaki mesafe (B tarama fonksiyonu altında) |
| Geçit | Kapı başlangıcı: tüm aralık |
| Kapı Genişliği: Tüm Aralık | |
| Kapı seviyesi: 10 ~ 90%, adım: 1% | |
| Eğri | DAC, maksimum altı eğri, nb / t 47013, GB / T 11345, GB / T 29712 ve diğer standartlara uygun |
| TCG, maksimum altı eğri | |
| Avg | |
| Diğer fonksiyonlar | Tam Ekran, İmleç Anahtarı (Aralık / Yükseklik / Horizon), Tek / Sürekli Otomatik Kazanç (% 10 ~ 100,% 10,% 10), Echo Karşılaştırma, Eko Tam, Pik Zarf, Tepe Bellek, Hızlı Tarama, Dış Mod, Ekran Görüntüsü |
| Tepe Dondurucu / Çatlak Derinlik / Kapı Genişletme // Kavisli Yüzey Değişikliği / B Tarama / Düz Kaynak Simülasyonu // Video | |
| Alarm | Ses ve ışık alarmı |
| Hassasiyet Leavings | ≥65dB (200mm-φ2fh, 2.5pφ20) |
| Yatay doğrusallık hatası | ≤0.3% |
| Dikey doğrusallık hatası | ≤3% |
| Genlik doğrusallık hatası | ≤ ± 2% |
| Zayıflatıcı doğruluğu | 20dB ± 1 dB |
| Dinamik aralık | ≥32db |
| Uzak çözünürlük | ≥26db |
| Gürültü seviyesi | <40 × 10-9 V / |
Paket listesi:
| İsim | Qty | |
| 1 | Ana ünite | 1 |
| 2 | Düz prob 10mm 2.5mhz | 1 |
| 3 | Açı Probu 13x13 K2 2.5MHz | 1 |
| 4 | Prob Bağlantı Kablosu | 2 |
| 5 | Güç adaptörü | 1 |
| 6 | Garanti belgesi | 1 |
| 7 | Ürün Sertifikası | 1 |
| 8 | Kullanım klavuzu | 1 |
| 9 | Yazılım | 1 |
| 10 | Enstrüman davası | 1 |
İsteğe bağlı satın alma probları:
Prob fiyatı esas olarak kristal boyutuna bağlıdır. Ve frekans, 0.2MHz - 10MHz aralığında kendiniz tarafından seçilebilir. 30 °, 45 °, 60 °, 70 °, 80 ° gibi genel açıları sağlayabiliriz.
Açılı ışın probu | 6 × 6,8 × 9,10 × 10, 13 × 13,14 × 16,18 × 18, 20 × 20,20 × 22, 30 × 30 | Düz ışın probu (SoftFilm) | Φ6, φ8, φ10, φ12, φ14, φ16, φ20, φ24, φ25, φ30 |
Çift eleman ışın probu (SoftFilm) | Φ8, φ10, φ12, φ14, φ20, φ25, φ30, | Daldırma probu | Φ10, φ14, φ20, φ25 |
Su dolu prob | Φ20, φ25 | Küçük açı probu | Φ14, φ20, φ25,18 × 18 |
İkili eleman düz ışın probu (SoftFilm) | 8 × 9,10 × 12 | Yüzey dalgası probu | 10x12 |
Sürünen Dalga Probu | 8 × 12,6 × 6 | Küçük çaplı prob | 5 × 5,5 × 7 |
Plaka dalga probu | 20 × 30 | Değişken açı probu | 10 × 10,10 × 12 |
