E-600
EBP INSTRUMENTS
Şangay, Çin
Aylık 300 set
T / T peşin
1 set
Tanıtım:

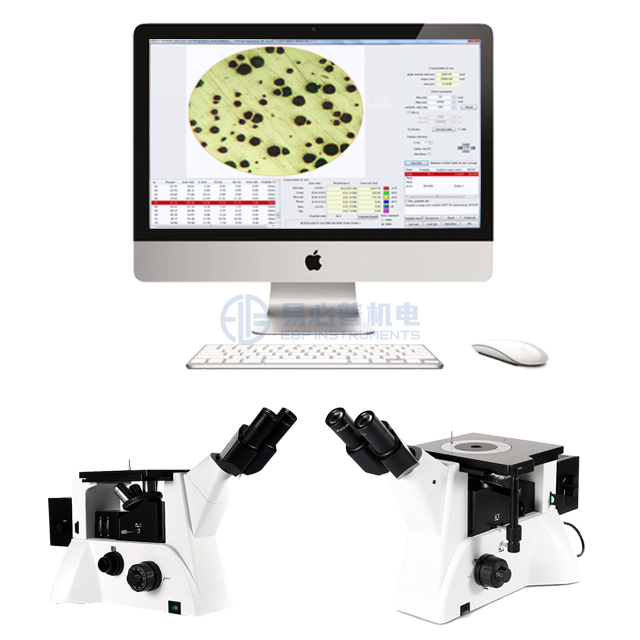

E-600 Ters çevrilmiş metalurjik mikroskop, mükemmel UIS optik sistemi ve modülerleştirme fonksiyonu tasarımı, böylece güncelleme sistemi uygun bir şekilde ve başarıya ulaşmıştır, karanlık alan gözlemine ulaşmıştır.
Kompakt ve sabit ana kare gövdesi, şok direnci için düzenlemedir. İdeal ergonomik tasarım bu birimde benimsenmiştir ve daha kolay kullanım ve daha geniş bir alanı vardır. Bu, metalografik yapı ve yüzey morfolojisinde mikro gözlem için ideal bir optik alettir. Metalografi, mineraloji, hassas mühendislik vb. Araştırmaları için uygundur.
Teknik parametre:
Model | E-600 |
Mercek | 10x geniş alan planı mercek ve görüş numarasının alanı φ22mm, Mercek arayüzü Ф30mm |
Karanlık ve Parlak Alan Amaç | Pl l5x / 0.12 Çalışma Mesafesi: 9.70 mm Pl l10x / 0.25 Çalışma Mesafesi: 9.30 mm Pl l20x / 0.40 Çalışma Mesafesi: 7.23 mm Pl l50x / 0.70 Çalışma Mesafesi: 2.5 mm PL L100X / 0.85 (kuru) içinİsteğe bağlı satın alma |
Mercek tüpü | Menteşeli dürbün boru, 45 ° Gözlem açısı ile, ve 53-75 mm'lik bir öğrenci mesafesi |
Odaklama sistemi | Koaksiyel kaba / ince netleme, gerginlik ayarlanabilir ve yukarı durdurma minimum ince odaklama bölümü 2 um'dir. |
Nosepiece | Beşlemek / Beş delik (Geriye doğru rulman iç tespit) |
Sahne | Mekanik Aşama Genel Boyutu: 242mm x 200mm ve hareketli aralık: 30mm x 30mm. Rotunity ve dönebilen sahne boyutu: maksimum ölçüm Ф130mm ve minimum açık açıklık daha azdır |
Aydınlatma | 12v 50W halojen ve parlaklık kontrolü sağlar. Entegre alan diyaframı, açıklık diyaframı ve çektirme tipi polarizer. Buzlu cam ve filtreler ile donatılmıştır |
Polarize edilmiş set | Analiz Cihazı döndürülebilir ve hem polarizer hem de analizör ışık yolunu hareket ettirebilir |
Filtrelemek | Mavi, yeşil, sarı |
Çalışma ortamı | l Kapalı l İrtifa: 2000m maks. l Sıcaklık: 5 ℃ -40 ℃ (41 ℉ -104 ℉) l Nem: 31 ℃ için% 80 (88 ℉) 34 ℃ için% 70 (93 ℉) 37 ℃ için% 60 (99 ℉) 40 ℃ için% 50 (104 ℉) l Kirlilik: 2 (bkz. IEC664) |
Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:
1) Geleneksel Darkroom kamera sistemini, fotoğraf çekmek için doğrudan bir dijital kamerayla kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.
2) Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.
3) Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapı, en boy oranı, alan yüzdesi, eşdeğer daire çapı, en boy oranı, alan yüzdesi ve diğer geometrik şekil parametrelerinin çeşitli mikro yapı türlerini hızlı ve doğru bir şekilde hesaplayabilir, önceki manuel hesaplama yönteminden büyük ölçüde iyileştirilmiştir. .
4) Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini otomatik olarak hesaplamak için uygulanabilir.
5) Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.
6) Tüm denetim süreci bilgisayarda tamamlanmıştır, ofis kağıtsızlığına ulaşmak için, kurumsal bilgi seviyesini büyük ölçüde artırır.
Metalografik Analiz:
Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:
Yaygın olarak kullanılan: dahil Tahıl büyüklüğü, metalik olmayan kapaklar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.

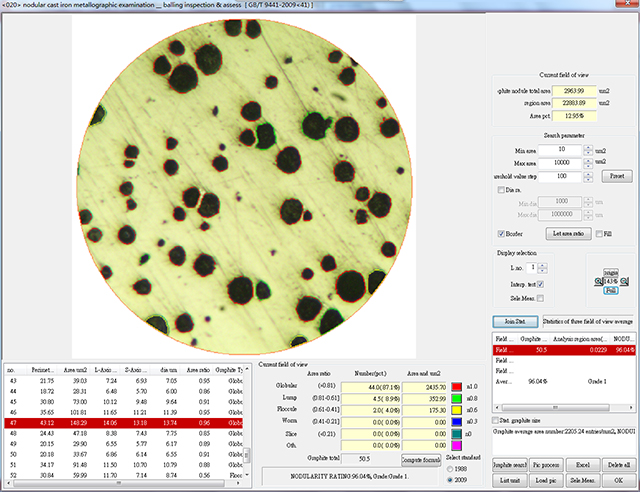

dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.
Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.
Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.
Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.
Güç endüstrisi standartları.
Diğer: Metalurji, metalografi öğretimi tozu vardır.
ASTM, DIN, JIS ve diğer yabancı standartlar.
