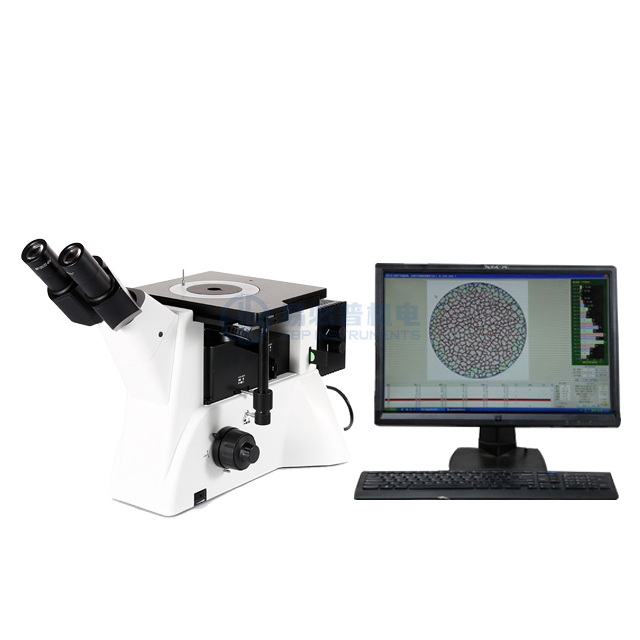

Ters Trinoküler Metal Mikroyapı Gözlem Mikroskobu 50X - 1000X

Büyütme 50x - 1000x;
5/12 / 20 milyon piksel Sony Chip kamera mevcuttur;
Fotoğraf portu ile ters trinoküler tip, kamera ve yazılım sistemi ile çalışabilir;
Hassas mekanik evre, hareketli aralık: 30mm x 30mm;
6V 30W halojen aydınlatma sistemi, parlaklık ayarlanabilir.
Kullanılabilirlik Durumu:
  • E-500A
  • EBP INSTRUMENTS
  • Şangay, Çin
  • Aylık 300 set
  • T / T peşin
  • 1 set

Tanıtım:

50x-1000x E-500A ters metalurjik mikroskop, mükemmel UIS optik sistemi ve modülerleştirme fonksiyon tasarımı ile donatılmıştır, böylece güncelleme sistemi uygun bir şekilde ve polarizasyon, karanlık alan gözlemine ulaşmıştır.

Kompakt ve sabit ana kare gövdesi, şok direnci için düzenlemedir. İdeal ergonomik tasarım bu birimde benimsenmiştir ve daha kolay kullanım ve daha geniş bir alanı vardır. Bu, metalografik yapı ve yüzey morfolojisinde mikro gözlem için ideal bir optik alettir. Metalografi, mineraloji, hassas mühendislik vb. Araştırmaları için uygundur.



Teknik parametre:


Model

E-500A

Mercek

10x geniş alan planı mercek ve görüş numarasının alanı φ22mm,

Mercek arayüzü Ф30mm

Parlak alan hedefi

Pl l5x / 0.12                   Çalışma Mesafesi: 9.70 mm

Pl l10x / 0.25               Çalışma mesafesi: 20,2 mm

Pl l20x / 0.40               Çalışma Mesafesi: 8.80 mm

Pl l50x / 0.70               Çalışma Mesafesi: 3.68 mm

PL L100X / 0.85 (kuru)     Çalışma Mesafesi: 0.40 mm

Nosepiece

Beşlemek / Beş Delik (geriye doğru rulman iç tespit)

Mercek tüpü

Menteşeli dürbün boru, 45 ° Gözlem açısı ile,

ve 53-75 mm'lik bir öğrenci mesafesi

Odaklama sistemi

Koaksiyel kaba / ince netleme, gerginlik ayarlanabilir ve yukarı durdurma minimum ince odaklama bölümü 2 um'dir.

Sahne

Mekanik Aşama Genel Boyutu: 242mm x 200mm ve hareketli aralık: 30mm x 30mm.

Rotunity ve dönebilen sahne boyutu: maksimum ölçüm Ф130mm ve minimum açık açıklık daha azdır Ф12mm

Aydınlatma

6v 30W halojen ve parlaklık kontrolü sağlar.

Entegre alan diyaframı, açıklık diyaframı ve çektirme tipi polarizer.

Buzlu cam ve filtreler ile donatılmıştır

Polarize edilmiş set

Analiz Cihazı döndürülebilir ve hem polarizer hem de analizör ışık yolunu hareket ettirebilir

Filtrelemek

Mavi, yeşil, sarı

Çalışma ortamı

l Kapalı

l İrtifa: 2000m maks.

l Sıcaklık: 5 ℃ -40 ℃ (41 ℉ -104 ℉)

l Nem: 31 ℃ için% 80 (88 ℉)

               34 ℃ için% 70 (93 ℉)

               37 ℃ için% 60 (99 ℉)

               40 ℃ için% 50 (104 ℉)

l Kirlilik: 2 (bkz. IEC664)

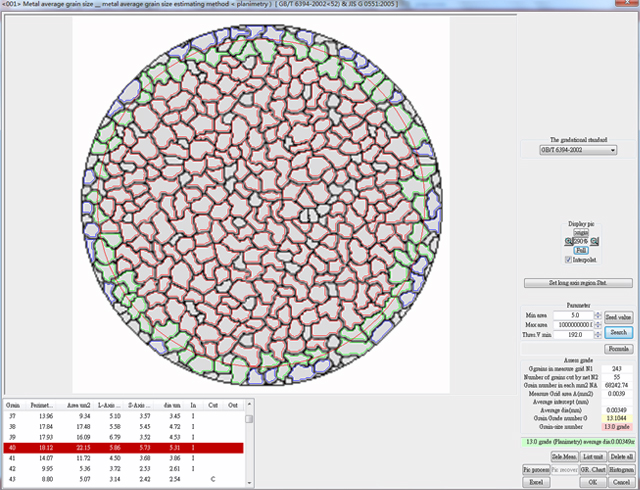

Metalografi Mikroskop Yazılımı


Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:

Geleneksel Darkroom kamera sistemini, doğrudan bir dijital kamerayla fotoğraf çekmek için kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.

Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.

Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapının çeşitli mikroyapı türlerini hızlı ve doğru bir şekilde hesaplayabilir,

Önceki oranı, alan yüzdesi ve diğer geometrik şekil parametreleri, önceki manuel hesaplama yönteminden daha iyi geliştirilmiştir.

Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini hesaplamak için uygulanabilir.

Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.

Tüm denetim işlemi, ofis kağıtsızlığına ulaşmak için bilgisayarda tamamlanır, kurumsal bilgi seviyesini büyük ölçüde artırır.


Metalografik Analiz:

Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:

Yaygın olarak kullanılan: dahil Tahıl boyutu, metalik olmayan kaplamalar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.

dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.

Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.

Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.

Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.

Güç endüstrisi standartları.

Diğer: Metalurji, metalografi öğretimi tozu vardır.

ASTM, DIN, JIS ve diğer yabancı standartlar.
