Kullanılabilirlik Durumu: | |
---|---|
İrhd-m
EBP INSTRUMENTS
Shanghai, Shenzhen
Aylık 90 Set
Önceden tt
1 set
Bu cihaz, kauçuk ve benzeri kauçuk malzemelerin sertliğini ölçmek için kullanılır, özellikle O-halkalarının sertliğini, küçük boyutlu kauçuk malzemelerinin sertliğini ölçmek için uygundur. ISO48 ve GB / T6031-M standardını izleyin.
Yüksek hassasiyetli iletim sisteminin ve algılama sisteminin kesin koordinasyonu sayesinde, sistemin kontrolü altında otomatik olarak tek bir test tamamlanır. Basit yapı, rahat kullanım, doğru ölçüm, sezgisel okuma özellikleri ile.
Yöntem M (mikrotest), esasen, daha ince ve daha küçük test parçalarının test edilmesine izin veren normal test yönteminin ndirgin bir versiyonudur. 30 IRHD aralığında sertliğe sahip kauçuklar için uygundur, ancak 30 IRHD aralığında 95 IRHD aralığında sertlikler için de kullanılabilir.
Özellikler:
1. Kendiliğinden geliştirilen O-ring fikstürü, 0,8 mm'nin üzerindeki O-halkaları çapını kelepçelemek ve ölçmek için kullanılabilir.

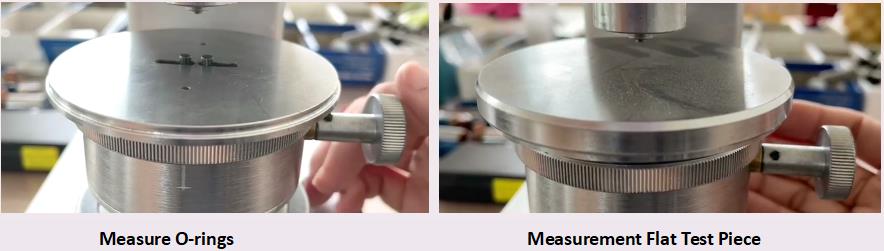

2. Farklı örnek ölçümün ihtiyaçlarını karşılamak için iki platformla donatılmıştır.
3. Bir dokunuş kullanarak ekran kontrolü Entegre işletim sistemi, arayüz sezgisel ve cömert ve kullanımı daha kolaydır
4. Almanya'dan ithal edilen servo sistemi, doğru ölçümü sağlamak için kesin konumlandırma sağlar.
5. Bir mikro yazıcı ile birlikte gelir ve her örnek 5 puan veriyi destekler çıktı.
Şartname:
Y ekseni maksimum test aralığı: 30mm
X ekseni maksimum test aralığı: 120mm
O-yüzük minimum çapı: 0.8mm;
Düz Test Parçası Minimum Kalınlığı: 1mm (1 mm'den daha az eklenebilir)
Test doğruluğu: 0.1irhd
Ölçek |
Çaplar mm | Toplanmak | Ayağına zorlamak mn |
Test Aralığı (IRHD) | Dwell Süresi (ler) | ||
İletişim mn | Girinti mn | Toplam mn | |||||
Yöntem M (mikrotest) | Top: 0.395 ± 0.005 Ayak: 3.35 ± 0.15 Delik: 1.00 ± 0.15 |
8.3 ± 0.5
|
145 ± 0.5
| 153.3 ± 1.0 |
235 ± 30
| 30-85 | 30 |
Kalınlık:
Yöntemler m
Standart test parçası 2 mm ± 0.5 mm kalınlığa sahip olmalıdır. Daha kalın veya daha ince test parçaları kullanılabilir, ancak hiçbir durumda 1 mm'den az (O-halkasının minimum kesilmiş yüzey çapı 0.8mm). Bu tür test parçalarında yapılan okumalar genel olarak standart test parçasında elde edilenlerle aynı fikirde değildir.
Prensip:
Sertlik testi, bir topun küçük bir temas kuvveti altında kauçuğun içine girintinin derinlikleri arasındaki farkın ölçülmesinde oluşur. Ardından, girinti derinliği ve sertlik arasındaki ampirik ilişkiden türetilen sertlik tablolarını ve eğrilerini kontrol edin.
