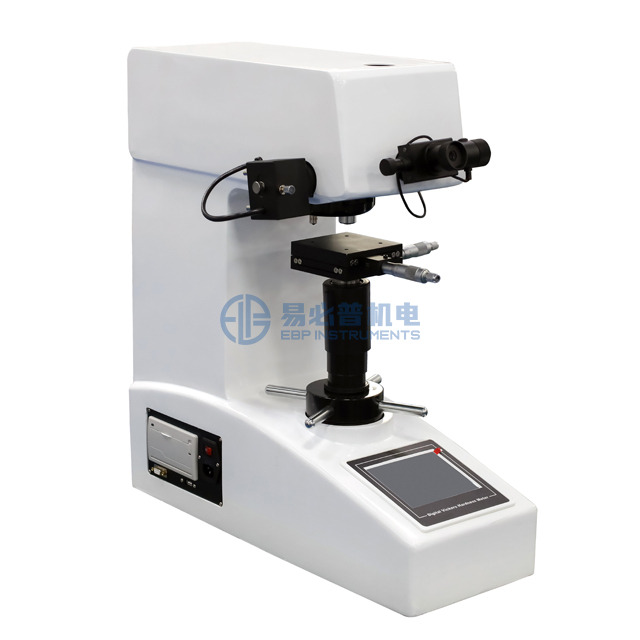

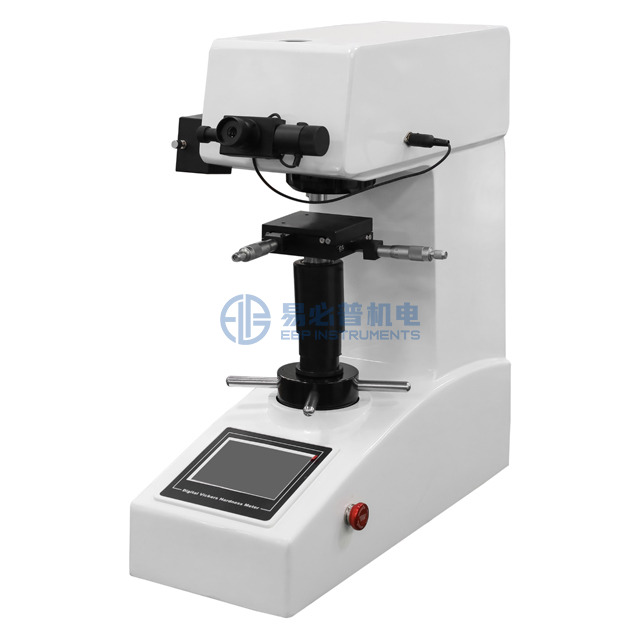

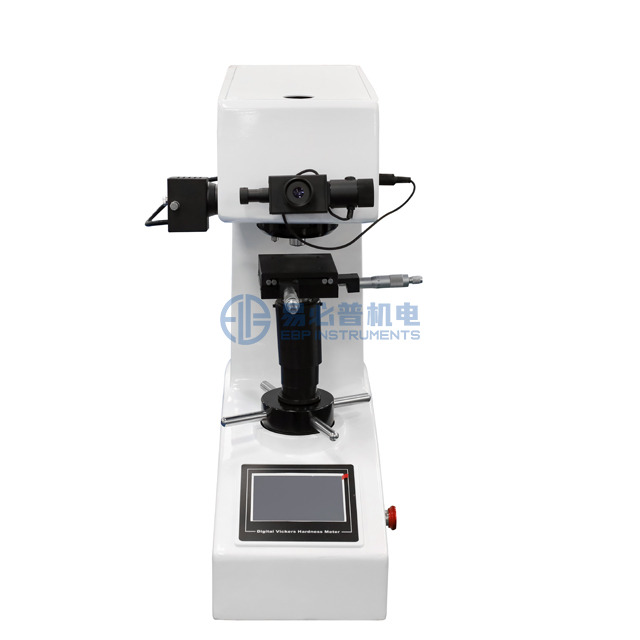

HVT-10ADL
EBP INSTRUMENTS
Şangay / Shenzhen
100 adet / ay
Önceden TT
1
Model | Test gücü | Büyütme |
HVT-10ADL | 0.1, 0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5, 10kgf | 400x ve 200x, her ikisi de ölçülebilir |
HVT-30ADL | 0.2, 0.3, 0.5, 1, 2, 2.5, 3, 5, 10, 20, 30kgf | 200x ve 100x, her ikisi de ölçülebilir |
HVT-50ADL | 0.3, 0.5, 1, 2, 2.5, 3, 5, 10, 20, 30, 50kgf | 200x ve 100x, her ikisi de ölçülebilir |
Ana Özellikler Vickers sertlik test cihazının:
1.. Yüksek doğruluk yük hücresi ile kapalı döngü tasarımı, ölü ağırlıklar takmanıza gerek yok, kurulumun daha kolay ve yükleme - bekleme - otomatik olarak boşaltma, kolay çalışma
2. Yük otomatik doğru işlevle, büyük ölçüde iyileştirilmiş test doğruluğu ve kalibrasyonun daha kolay olmasını sağlayarak
3. Modüler tasarım, basit bakım
4. Sertlik dönüşüm fonksiyonu ile HV sertlik değerinden HR, HB, HK, vb.
5. HV/HK test fonksiyonu ile

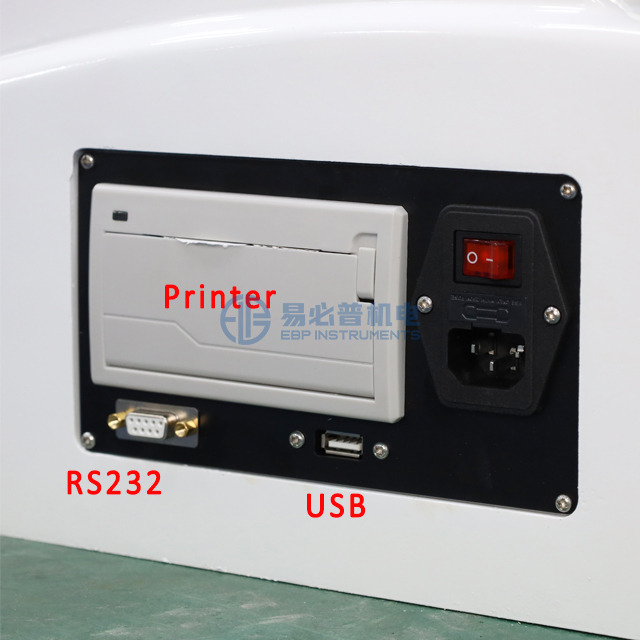

6. İsteğe bağlı satın alma için yerleşik yazıcı

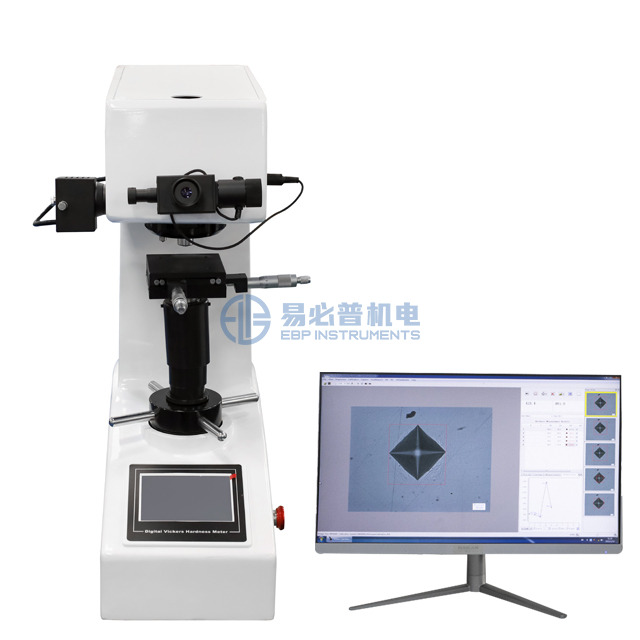

7. Kamera ve Vickers girinti ölçüm yazılımı ile çalışabilir
8. Operatörlerin farklı görsel alışkanlıklarına göre, ışık kaynağının gücü ayarlanabilir. Uzun süreli çalışma için görsel yorgunluktan kaçınmak için.
9. Endüstriyel dijital dokunmatik ekran, ekran sertlik değeri, dönüşüm sertliği, test yöntemi, test kuvveti, bekleme süresi, test numarası ve test işlemi yönlendirebilir.
10. Bir kerelik döküm demir kalıplama kabuğu yapının daha kararlı olmasını sağlar; Benimsenen araba boyama teknolojisi, saf beyaz renk daha iyi görünüyor; Yüksek çizik direnç yeteneği, yıllarca yeni gibi parlaklık.
Başvuru:
1) Her türlü metal malzemenin sertliğini test etmek için yaygın olarak kullanılır (çelik, deri olmayan metaller, tinsel, çimentolu karbür, sac, vb.)
2) Yüzey tabakası / kaplama (karbürizasyon, nitriding, dekarbürizasyon tabakası, yüzey sertleştirme tabakası, galvanizli kaplama, vb.)
3) Cam, çip, seramik, plastik ve kauçuk vb.
Spesifikasyon:
Model | HVT-ADL serisi |
Taret | Otomatik (motorlu anahtar) |
Kuvvet Yükleme | Otomatik Yükleme - Bekleme - Boşaltma |
Dönüşüm ölçekleri | HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
Sertlik aralığı | 5-4000HV |
Mercek | Dahili kodlayıcı ile 10x dijital mercek, otomatik hesaplar verileri |
XY Çalışma Tablosu (İsteğe Bağlı Satın Alma) | Dim.:100x100 mm, Maks. Seyahat Aralığı: 25x25mm, Hareketli Çözünürlük Oranı: 0.01mm |
BAŞKA SÜRESİ | 1-99S (adım başına 1 saniye) |
Veri Çıkışı | 5.6 ’’ dokunmatik ekran, yerleşik yazıcı |
Test alanı | 175mm x 125mm (yükseklik x derinliği) |
Güç kaynağı | AC220V , 50Hz |
Standart | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 |
Genel boyut | 320*580*620mm |
Net ağırlığı | 71kg |
Paketleme boyutu | 680*470*750mm |
Brüt ağırlık | 91kg |
Standart Aksesuarlar:
Öğe | Miktar | Öğe | Miktar |
Büyük yuvarlak test masası | 1 | Orta boy test masası | 1 |
10x dijital mercek | 1 | V-şekli test masası | 1 |
Vickers sertlik bloğu | 2 | Aksesuar kasası | 1 |
10x veya 20x objektif lens | 1 | Yedek sigortalar (2A) | 2 |
20x veya 40x objektif lens | 1 | Üretim sertifikası | 1 |
Vidalı Düzenleme | 4 | Garanti Kartı | 1 |
Toz kapağı | 1 | Manuel kitap | 1 |
Ana işlevler
1. Otomatik sertlik ölçümü: Bir düğmeyi tıklatarak, yazılım girintinin köşegenlerini otomatik olarak ölçer, sertlik değerini hesaplar Ve istatistikler;
2. Sertlik eğrisi: Kullanıcı girişine göre test noktalarının derinlikleri ile yazılım otomatik olarak sertlik eğrilerini (ler) çizer; Kullanıcı, rahatlık için daha sonra test etmek için derinlikleri derinlikli bir şablon dosyasına kaydedebilir ve yükleyebilir;
3. Dönüşüm, Tazminat ve Doğrulama: HV'yi diğer sertlik ölçeklerine dönüştürür ; Test sonuçlarını örnek boyutları ile doğrular; Örnek silindirik/küresel çaplara göre test sonuçlarını telafi eder;
4. İstatistikler: Ortalama, Min ve Max, Standart Sapma, CP ve CPK gibi istatistiksel değerleri otomatik olarak günceller;
5. Kırık tokluk testi, KC (KIC) değeri standart bir fonksiyon olarak ölçülebilir.
6. Otomatik alarm: Spec dışı ölçümleri otomatik olarak işaretler;
7. Test Raporu: Özelleştirilebilir şablonla otomatik olarak Word veya Excel raporu oluşturur;
8. Veri Arşivleme: Ölçüm verileri ve görüntüler daha sonraki alma için bir dosyaya kaydedilebilir;
9. Knoop Skalası: Knoop ölçeği ölçümü için yapılandırılabilir;
10. Diğer işlevler: Görüntü yakalama, kamera kalibrasyonu, görüntü işleme, geometrik ölçüm, belge etiketleme, albüm yönetimi ve belirtilen büyütmelerle yazdırma gibi görüntüleme sisteminin temel işlevlerini içerir.
