UTM-100EW
EBP INSTRUMENTS
Şangay
90 takım / ay
önceden TT
1 takım
Giriş:

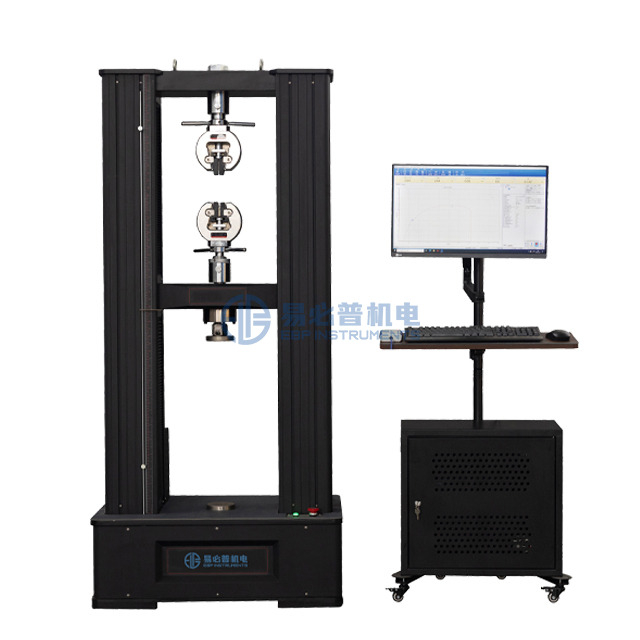

UTM-EW serisi (Dual Space) elektromekanik test makineleri, çekme, basma, eğilme, kesme, yırtılma ve soyulma vb. durumlarda kuvvet, yer değiştirme veya deformasyon kapalı döngü testlerini sunar.
Makine, kauçuk, plastik, folyo, film, tekstil, yapıştırıcı, kağıt, gıda, köpük, kereste, teller veya diğer metalik veya metalik olmayan numunelerin ve tıbbi, elektronik ve diğer bileşenlerin test edilmesi gibi ilgili tüm uygulamaları kapsayan tutacaklar, sabitleme parçaları, sıkıştırma çerçeveleri, termal kabinler ve ekstensometreler gibi çeşitli aksesuarlarla donatılabilir. Yük çerçeveleri sağlam bir yapıya sahiptir ve üstün eksenel ve yanal sağlamlık sağlar.
Özellikler:
Çoklu işlevler:
ISO, ASTM, DIN, NF, EN ve diğer birçok ulusal test yönteminin ilgili gerekliliklerine uygun olarak yüksek kapasiteli çekme, basma, bükülme, eğilme ve kesme testlerini gerçekleştirebilmektedir. Farklı numune malzemeleri ve test tipinin gereksinimlerini karşılamak için değiştirilebilir fikstür tasarımı.
Kapsamlı aksesuarlar:
Hemen hemen her uygulama veya endüstrideki test gereksinimlerini karşılayacak geniş aksesuar yelpazesi: plastik, metal, biyomedikal, kompozitler, elastomerler, bileşenler, otomotiv, havacılık, tekstil ve daha fazlası.
Büyük test alanı:
Çift etkili çapraz kiriş, farklı uzunluklardaki numuneleri hızlı bir şekilde barındırır. Kolonların ilave uzunluğunun olması durumunda, maksimum test alanı, ekstra uzunluktaki numuneleri karşılayacak şekilde ayarlanabilir.
Yüksek sertlikte çerçeve:
Önceden yüklenmiş vidalı miller, hassas yönlendirme kolonları ve simetrik tahrik sistemi, çerçeve sertliğini ve hizalamayı iyileştirir.
Aşırı Seyahat Limitleri:
Ön konsolda bulunan ikili aşırı hareket sınırları, çaprazkafanın aşılmasını ve sensör aşırı yüklenmesini önlemeye yardımcı olur. Bu sınırları belirli mesafelere önceden ayarlamak için sütun boyunca dereceli bir kural kullanılabilir.
Güvenlik sistemi:
Güvenliği sağlayan özellikler arasında 2 kanallı (= çift koruma) güvenlik devresi, çalışma modu seçme anahtarı, Sürüş Kapatma anahtarı ve motor tutma freni bulunur.
Başvuru
metal:
ASTM E8 Metalik Malzemelerin Gerilim Testi için Standart Test Yöntemleri;
ISO 6892 Metalik malzemeler — Ortam sıcaklığında çekme testi yöntemi;
BS EN 10002-1Metallerde çekme özelliklerinin belirlenmesi;
ASTM E21: Metalik Malzemelerin Yüksek Sıcaklık Gerilim Testleri için Standart Test Yöntemleri;
IS0 783: Metalik malzemeler -Yüksek sıcaklıkta çekme testi;
EN ISO 7438 Metallerde eğme testlerinin belirlenmesi;
ISO 14589: Kör perçinler - Mekanik testler;
ASTM F606: Dıştan ve İçten Dişli Bağlantı Elemanlarının, Rondelaların, Doğrudan Gerilme Göstergelerinin ve Perçinlerin Mekanik Özelliklerinin Belirlenmesine Yönelik Standart Test Yöntemleri
Plastikler/Kompozitler:
ASTM D638Plastiklerin Çekme Özellikleri için Standart Test Yöntemi
EN ISO 6259, EN ISO 527-1, ISO 604, ASTM D695, ASTM D3846, EN ISO 844, EN ISO 13968, EN ISO 9969, vb.
Jeo-tekstil:
ASTM D3950 Çemberleme için Standart Şartname, Metalik Olmayan; ASTM D 6775-02, BS EN ISO 10319, JBT 8521(EN 1492-2).
Kauçuk:
ISO 37Kauçuk, vulkanize veya termoplastikler-çekme gerilimi-gerinim özelliklerinin belirlenmesi; ASTM D412, ASTM D624.
Şartname:
Modeli | UTM-100EW |
Maksimum Yük | 100kN (10000kgf, 10 ton) |
Yük Doğruluğu Sınıfı | ±%1 Sınıf 1 (isteğe bağlı: Sınıf 0,5, Doğruluk ±%0,5) |
Kuvvet Test Aralığı | %2~%100 F.S (isteğe bağlı 0,5 sınıfı: %0,4~%100 F.S) |
Yük Çözünürlüğü | 1/500000 Tam Ölçek ((tam ölçek için yalnızca bir çözünürlük, derecelendirilmemiş)) |
Test Kontrol Modu | 3 kapalı döngü kontrolü (gerilme, gerinim ve Yer Değiştirme) |
Maks. Çekme Test Alanı | 700 mm |
Maks. Sıkıştırma Test Alanı | 700 mm |
Test Genişliği | 400 mm |
Yer Değiştirme Ölçümü Doğruluğu | ±%1 |
Yer değiştirme ölçüm çözünürlüğü | 0,001 mm |
Deformasyon Ölçümü Doğruluğu | ±%1 |
Deformasyon ölçümünün çözünürlüğü | 0,001 mm |
Deplasman kontrolü hız aralığı | 0,001~500 mm/dak |
Yer değiştirme kontrol oranı doğruluğu | Hız <0,01 mm/dak olduğunda, ayarlanan değerin ±%1,0'ı dahilinde; Hız ≥0,01 mm/dak olduğunda, ayarlanan değerin ±%0,2'si dahilinde. |
Gerilme ve gerinim kontrol oranı ayar aralığı | 0,005~%5FS/S |
Gerilme ve gerinim kontrol oranı ayarlama doğruluğu | Oran <%0,05FS için ayar değerinin ±%2'si dahilinde; Oran ≥%0,05FS olduğunda, ayarlanan değerin ±%0,5'i dahilindedir. |
Ana Makine gövde boyutu | 853*550*1826mm |
Ağırlık | 500kg |
Güç | 1KW |
Güç Kaynağı | Tek fazlı 220V±10%, 50Hz |
Çalışma Ortamı | Titreşim yok, toz yok; oda sıcaklığı 10°C ~ 35°C; nem ≤ %90; Etrafta titreşim yok, aşındırıcı ortam yok, güçlü manyetik alan girişimi yok. |
NOT: 1. Ekstra geniş ve/veya ekstra yükseklikte çerçeveler mevcuttur. 2. Güç kaynağı sistemi tamamen özelleştirilebilir. | |
