UTM-200EW
EBP INSTRUMENTS
Şangay
90 set / ay
Önceden TT
1 set
Giriiş:

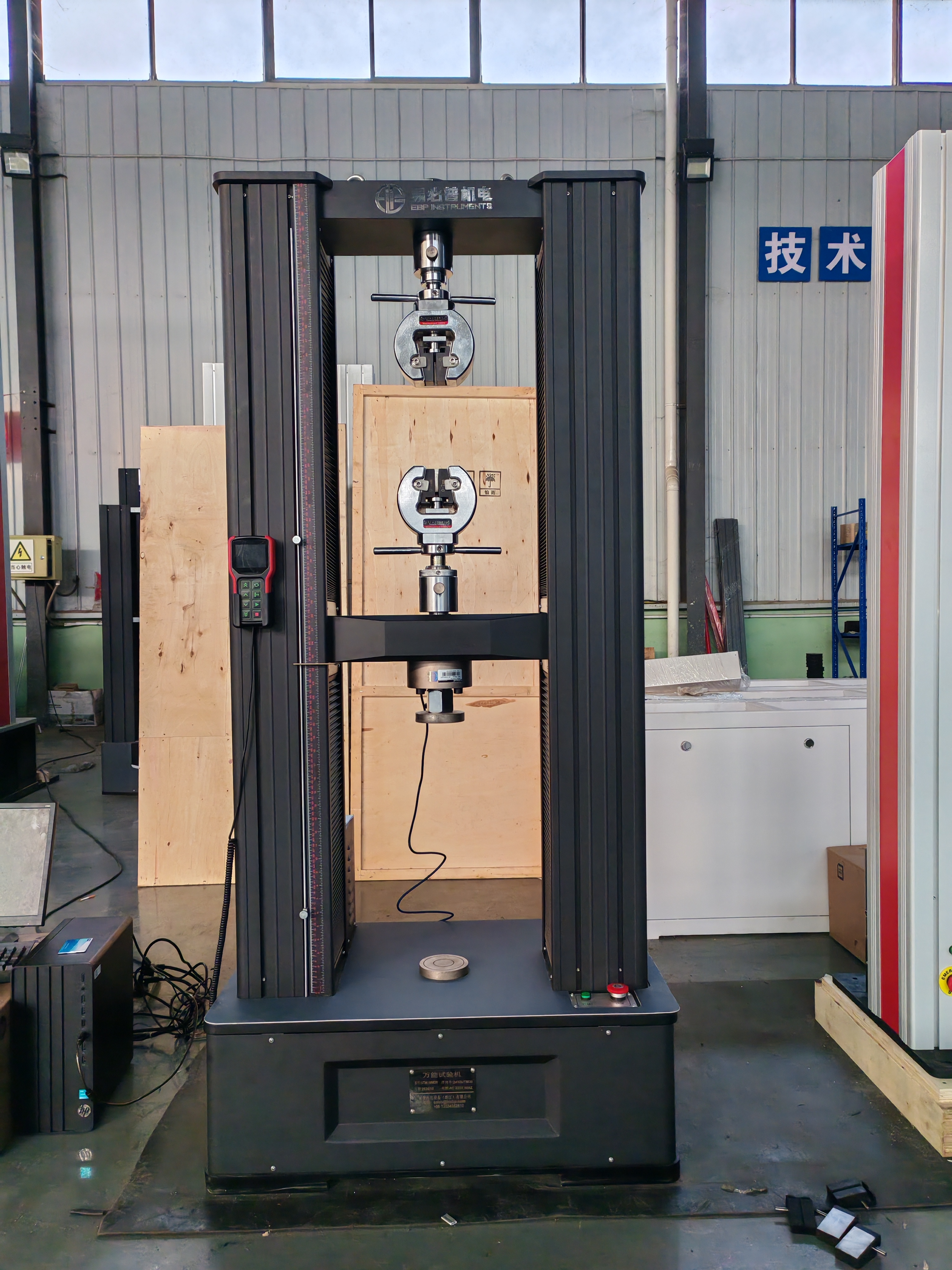

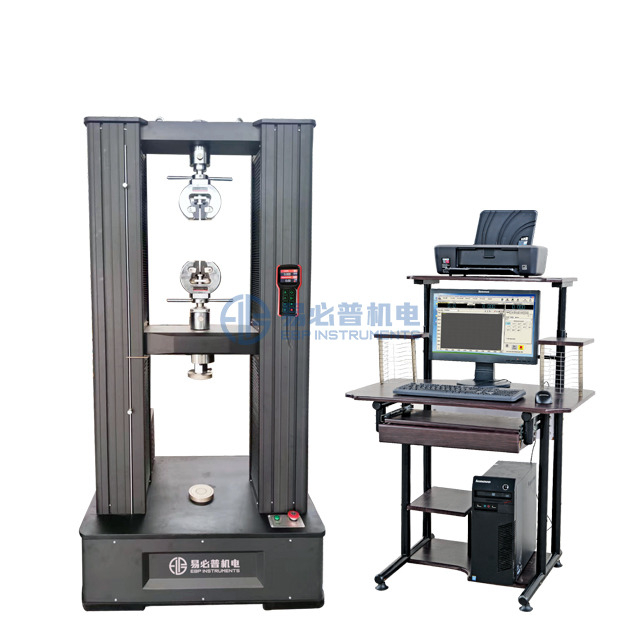

UTM-EW Serisi (Çift Uzay) Elektromekanik Test Makineleri, gerginlik, sıkıştırma, bükülme, kesme, yırtılma ve kabuk vb. Kuvvet, yer değiştirme veya deformasyon kapalı döngü testi sunar.
Makine, kauçuk, plastik, folyo, folyolar, filmler, tekstil, yapıştırıcılar, kağıt, gıdalar, köpükler, kereste, kablo veya diğer tıbbi olmayan veya metalik olmayan veya metalik olmayan bileşenlerin testi olarak tüm ilgili uygulamaları kapsayan çeşitli aksesuarlarla donatılabilir. Yük çerçeveleri, üstün eksenel ve lateral sertlik sağlayarak sert yapılır.
Özellikler:
Çok Fonksiyonlar:
ISO, ASTM, DIN, NF, EN ve diğer birçok ulusal test yönteminin göreceli gereksinimlerine uygun olarak yüksek kapasiteli gerilim, sıkıştırma, bükülme, bükülme ve kesme testi yapabilir. Farklı örnek malzemelerinin ve test tipinin gereksinimlerini karşılamak için değiştirilebilir fikstür tasarımı.
Kapsamlı aksesuarlar:
Hemen hemen her uygulama veya sektördeki test gereksinimlerini karşılamak için kapsamlı aksesuar yelpazesi: plastikler, metaller, biyomedikal, kompozitler, elastomerler, bileşenler, otomotiv, havacılık, tekstil ve daha fazlası.
Büyük test alanı:
Çift oyunculuk crossbeam hızlı bir şekilde değişen uzunluklarda örnekleri barındırır. Ek sütun uzunluğu durumunda, maksimum test alanı ekstra uzunluk örneklerini karşılayacak şekilde ayarlanabilir.
Yüksek sertlik çerçevesi:
Önceden yüklenmiş bilyalı vidalar, hassas kılavuz sütunlar ve simetrik bir tahrik sistemi, çerçeve sertliğini ve hizalamasını geliştirir.
Aşırı seyahat sınırları:
Ön konsolda bulunan çift aşırı seyahat limitleri, çapraz başın aşma ve sensör aşırı yüklerini önlemeye yardımcı olur. Bu sınırları belirli mesafelere önceden ayarlamak için sütun boyunca derecelendirilmiş bir kural kullanılabilir.
Güvenlik Sistemi:
Güvenliği sağlayan özellikler arasında 2 kanal (= çift koruma) güvenlik devresi, çalışma modu seçici anahtarı, sürücü anahtarı ve motor tutma freni bulunur.
Başvuru
Metal ：
ASTM E8 Metalik malzemelerin gerilim testi için standart test yöntemleri;
ISO 6892 Metalik Malzemeler - Ortam sıcaklığında test test yöntemi;
BS EN 10002-1 metaller üzerindeki gerilme özelliklerinin belirlenmesi;
ASTM E21: Metalik malzemelerin yüksek sıcaklık gerginliği testleri için standart test yöntemleri;
IS0 783: Metalik Malzemeler -Yüksek Sıcaklıkta Dansil Testi;
En ISO 7438 Metaller üzerindeki bükülme testlerinin belirlenmesi;
ISO 14589: Kör Perçinler - Mekanik Test;
ASTM F606: Harici ve dahili olarak dişli bağlantı elemanlarının, rondelaların, doğrudan gerilim göstergelerinin ve perçinlerin mekanik özelliklerini belirlemek için standart test yöntemleri
Plastik/ kompozitler:
Plastiklerin gerilme özellikleri için ASTM D638 Standart Test Yöntemi
En ISO 6259, EN ISO 527-1, ISO 604, ASTM D695, ASTM D3846, EN ISO 844, EN ISO 13968, EN ISO 9969, vb.
Geo-Textiles:
ASTM D3950 Striping için Ses belirtisi, metalik olmayan; ASTM D 6775-02, BS EN ISO 10319, JBT 8521 (EN 1492-2).
Lastik:
ISO 37RBER, Vulkanize veya Termoplastik Gerilim Stres-Strain özelliklerinin belirlenmesi; ASTM D412, ASTM D624.
SpesifikasyonS:
Model | UTM-200EW |
Maksimum yük | 200kn (20000kgf, 20 ton) |
Yük Doğruluk Sınıfı | Sınıf 1 (isteğe bağlı: Sınıf 0.5, doğruluk ±%0.5) |
Kuvvet testi aralığı | %2 ～%100 F.S (İsteğe bağlı 0.5 Sınıf:%0.4 ～%100 F.S) |
Yük çözünürlüğü | 1/500000 Tam Ölçek ((tam ölçek için sadece bir çözünürlük, derecelendirilmeyen)) |
Test Kontrol Modu | 3 Kapalı Döngü Kontrolü (Stres, Geri ve Yer Değiştirme) |
Maks. Gerilme test alanı | 550mm |
Maks. Sıkıştırma test alanı | 550mm |
Test genişliği | 600mm |
Yer değiştirme ölçümü doğruluğu | ±% 1 |
Yer değiştirme ölçüm çözünürlüğü | 0.001mm |
Deformasyon ölçüm doğruluğu | ±% 1 |
Deformasyon ölçümünün çözünürlüğü | 0.001mm |
Yer Değiştirme Kontrol Hız Aralığı | 0.001 ～ 180mm/dakika |
Yer değiştirme kontrol oranı doğruluğu | Oran <0.01 mm/dakika olduğunda, ayarlanan değerin ±% 1.0'ı içinde; Oran ≥0.01 mm/dakika olduğunda, ayarlanan değerin ±% 0.2'si içinde. |
Stres ve gerinim kontrol hızı ayar aralığı | 0.001 ～%5 FS/S |
Stres ve gerinim kontrol hızı ayarlama doğruluğu | <% 0.05 fs oranının değeri ayarının ±% 2'si; ≥0,05 FS oranı olduğunda, ayarlanan değerin ±% 0.5'i dahilindedir. |
Ana Makine Vücut Boyutu | 1045*650*2300mm |
Ağırlık | 1420kg |
Güç | 2.5kw |
Güç kaynağı | Tek fazlı 220v ±%10, 50-60Hz |
Çalışma ortamı | Titreşim yok, toz yok; oda sıcaklığı 10 ℃ ~ 35 ℃; nem ≤%90; Etrafta titreşim yok, aşındırıcı ortam yok, güçlü manyetik alan paraziti yok. |
NOT: 1. Ekstra geniş ve/veya ekstra yükseklik çerçeveleri mevcuttur. 2. Güç kaynağı sistemi tamamen özelleştirilebilir. | |
