Kullanılabilirlik Durumu: | |
---|---|
HVK-10ADL
EBP INSTRUMENTS
Şangay / Shenzhen
100 adet / ay
Önceden TT
1
Ana Özellikler sertlik test cihazı:

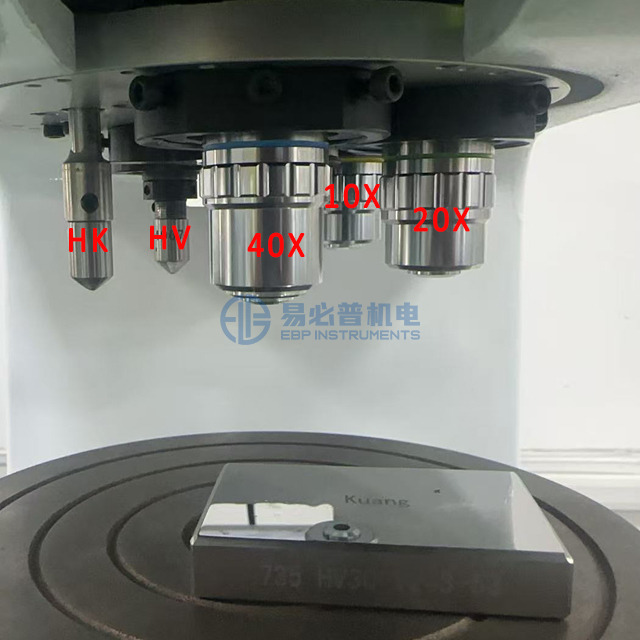

1. Motorlu beş pozisyonlu taret (Vickers Diamond Intenter, Knoop Diamond Intenter, 10x / 20x / 40x objektif lens), daha geniş uygulamalar.
2.. Yüksek doğruluk yük hücresi ile kapalı döngü tasarımı, ölü ağırlıklar takmanıza gerek yok, kurulumun daha kolay ve yükleme - bekleme - otomatik olarak boşaltma, kolay çalışma
3. Yük otomatik doğru işlevle, büyük ölçüde iyileştirilmiş test doğruluğu ve kalibrasyonun daha kolay olmasını sağlayarak
4. Modüler tasarım, basit bakım
5. Sertlik dönüşüm fonksiyonu ile, HV sertlik değerinden HR, HB, HK vb.
6. Veri çıkışı için yerleşik yazıcı.

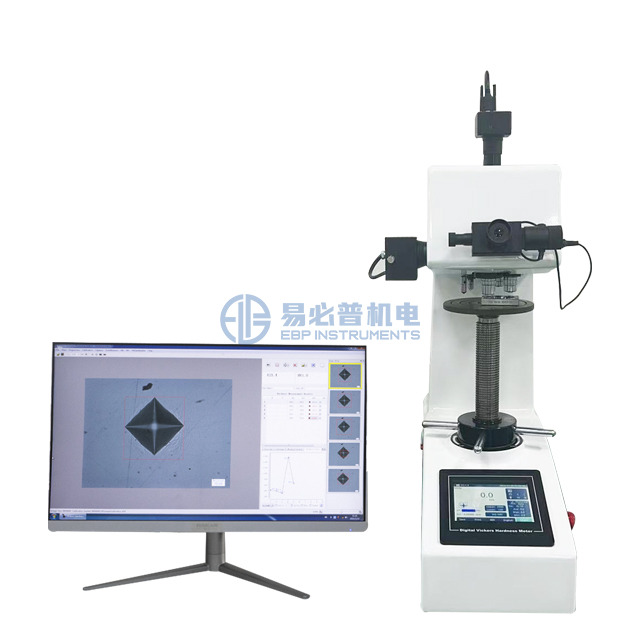

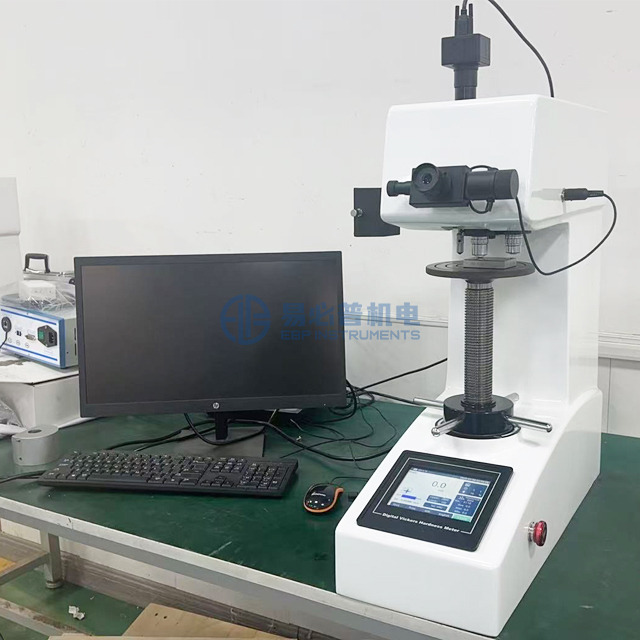

7. Kamera ve sertlik ölçüm yazılım sistemi ile çalışabilir, bilgisayar otomatik olarak girinti ve sertlik değeri elde edebilir. Girme görüntüsü, sertlik eğrisi, derinlik vb. İle Word / Excel / PDF formatında test raporu oluşturun.
8. Operatörlerin farklı görsel alışkanlıklarına göre, ışık kaynağının gücü ayarlanabilir. Uzun süreli çalışma için görsel yorgunluktan kaçınmak için.
9. Endüstriyel dijital dokunmatik ekran, ekran sertlik değeri, dönüşüm sertliği, test yöntemi, test kuvveti, bekleme süresi, test numarası ve test işlemi yönlendirebilir.
Başvuru:
1) Her türlü metal malzemenin sertliğini test etmek için yaygın olarak kullanılır (çelik, deri olmayan metaller, tinsel, çimentolu karbür, sac, vb.)
2) Yüzey tabakası / kaplama (karbürizasyon, nitriding, dekarbürizasyon tabakası, yüzey sertleştirme tabakası, galvanizli kaplama, vb.)
3) Cam, çip, seramik, plastik ve kauçuk vb.
Spesifikasyon:
Model | HVK-10ADL | |
Taret | Otomatik 5 Pozisyon Tareti (Motorlu Anahtar) | |
Kuvvet Yükleme | Otomatik Yükleme - Bekleme - Boşaltma | |
Test gücü | 0.3kgf (2.94n), 0.5kgf (4.90n), 1.0 kgf (9.8n), 19.6n), 2.5kgf (24.5n), 3.0kgf (29.4n), 5.0kgf (49.0n), 10.0kgf (98.0n) 98.0kgf (98.0n) 98.0kgf ( | |

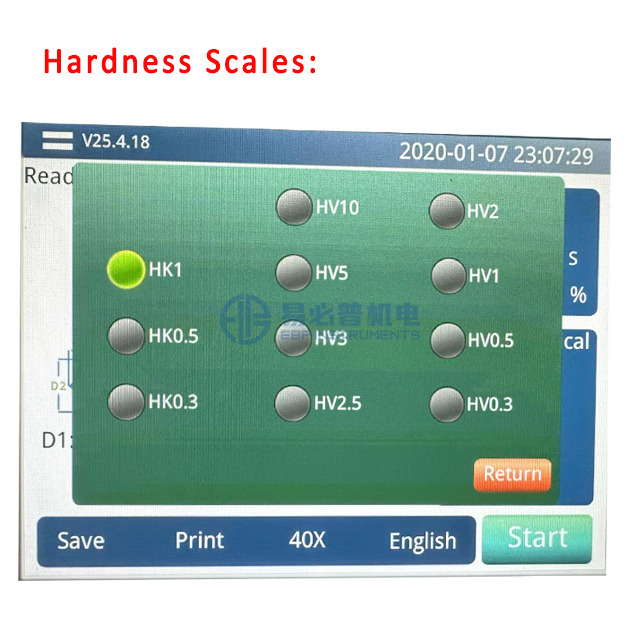

Sertlik ölçeği | Vickers | HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 |
Knoop | HK0.3, HK0.5, HK1 | |
Dönüşüm ölçekleri | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T | |
Sertlik aralığı | 5-4000HV | |
Mercek | Dahili kodlayıcı ile 10x dijital mercek, otomatik hesaplar verileri | |
Nesne | 10x, 20x, 40x | |
Büyütme | 100x, 200x, 400x | |
XY Çalışma Tablosu (İsteğe Bağlı Satın Alma) | Dim.:100x100 mm, Maks. Seyahat Aralığı: 25x25mm, Hareketli Çözünürlük Oranı: 0.01mm (Dijital Ölçer Kafası: 0.001mm) | |
BAŞKA SÜRESİ | 1-99S (adım başına 1 saniye) | |
Veri Çıkışı | 5.6 ’’ dokunmatik ekran, yerleşik yazıcı | |
Test alanı | 175mm x 125mm (yükseklik x derinliği) | |
Güç kaynağı | AC220V , 50Hz | |
Standart | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
Genel boyut | 320*580*620mm | |
Net ağırlığı | 71kg | |
Paketleme boyutu | 680*470*750mm | |
Brüt ağırlık | 91kg |
Standart Aksesuarlar:
Öğe | Miktar | Öğe | Miktar |
Büyük yuvarlak test masası | 1 | Orta boy test masası | 1 |
10x dijital mercek | 1 | V-şekli test masası | 1 |
Vickers sertlik bloğu | 2 | Aksesuar kasası | 1 |
10x objektif lens | 1 | Yedek sigortalar (2A) | 2 |
20x objektif lens | 1 | Üretim sertifikası | 1 |
40x objektif lens | 1 | Kamera ve Yazılım | 1 |
Vidalı Düzenleme | 4 | Garanti Kartı | 1 |
Toz kapağı | 1 | Manuel kitap | 1 |
Yazılım sisteminin ana işlevleri:
1. Otomatik sertlik ölçümü: Bir düğmeyi tıklatarak, yazılım girintinin köşegenlerini otomatik olarak ölçer, sertlik değerini hesaplar Ve istatistikler;
2. Sertlik eğrisi: Kullanıcı girişine göre test noktalarının derinlikleri ile yazılım otomatik olarak sertlik eğrilerini (ler) çizer; Kullanıcı, rahatlık için daha sonra test etmek için derinlikleri derinlikli bir şablon dosyasına kaydedebilir ve yükleyebilir;
3. Dönüşüm, Tazminat ve Doğrulama: HV'yi diğer sertlik ölçeklerine dönüştürür ; Test sonuçlarını örnek boyutları ile doğrular; Örnek silindirik/küresel çaplara göre test sonuçlarını telafi eder;
4. İstatistikler: Ortalama, Min ve Max, Standart Sapma, CP ve CPK gibi istatistiksel değerleri otomatik olarak günceller;
5. Kırık tokluk testi, KC (KIC) değeri standart bir fonksiyon olarak ölçülebilir.
6. Otomatik alarm: Spec dışı ölçümleri otomatik olarak işaretler;
7. Test Raporu: Özelleştirilebilir şablonla otomatik olarak Word veya Excel raporu oluşturur;
8. Veri Arşivleme: Ölçüm verileri ve görüntüler daha sonraki alma için bir dosyaya kaydedilebilir;
9. Knoop Skalası: Knoop ölçeği ölçümü için yapılandırılabilir;
10. Diğer işlevler: Görüntü yakalama, kamera kalibrasyonu, görüntü işleme, geometrik ölçüm, belge etiketleme, albüm yönetimi ve belirtilen büyütmelerle yazdırma gibi görüntüleme sisteminin temel işlevlerini içerir.
