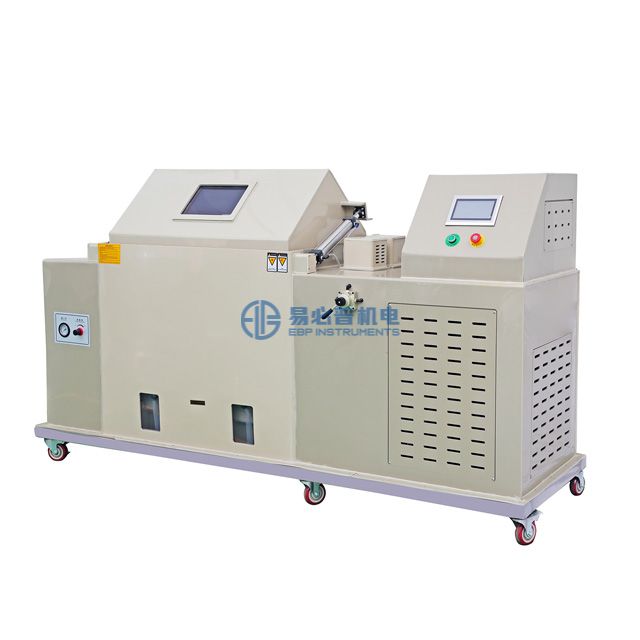

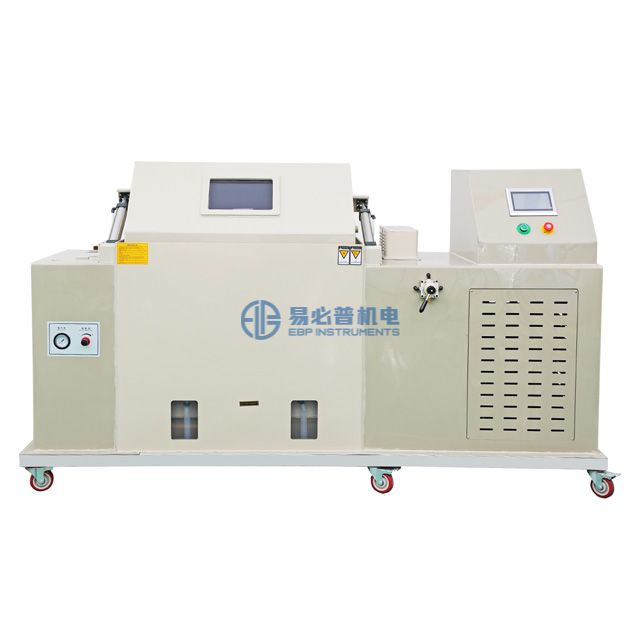

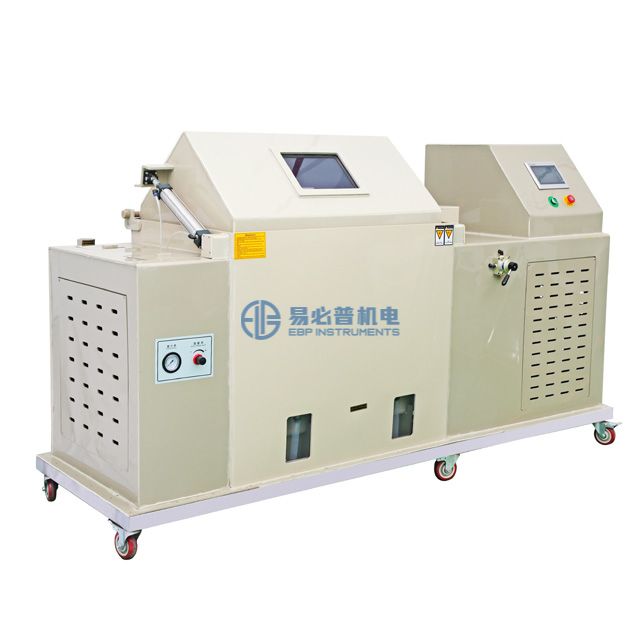

Kompozit Tuz Püskürtme Test Odası | NSS, CASS ve ACSS Korozyon Test Cihazı

İç Hazne boyutu

1200 *1000 *700mm (U*G*Y),  840L

Verimli Çalışma Alanı: 120L

Dış boyut

2700*1480*1580mm (U*G*Y)

Makine ağırlığı

Yaklaşık 160kg

Haznenin maksimum yük kapasitesi

Yaklaşık 100kg

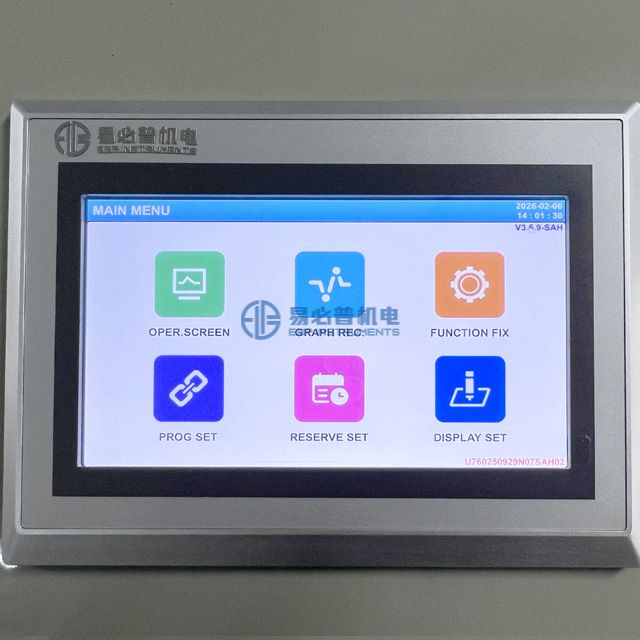

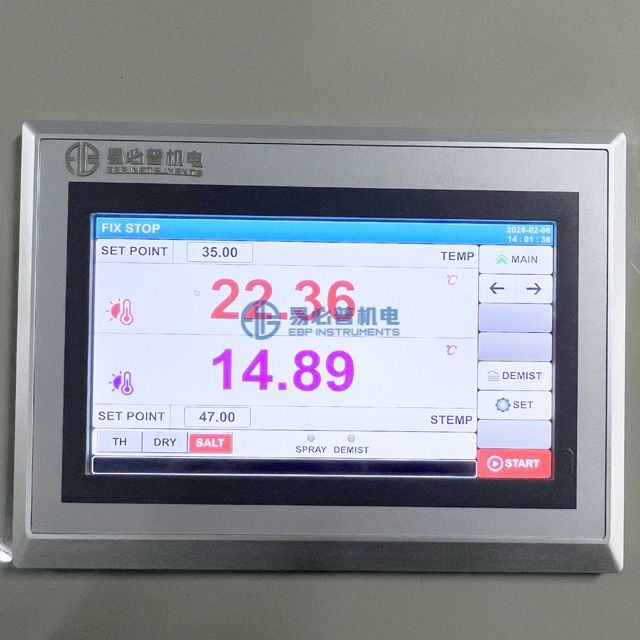

Programla dokunmatik ekran kontrolü

7'' renkli dokunmatik ekran, Çince ve İngilizce dillerini destekler;

Sıcaklık ve nemi, tuz spreyini ve kurumayı kontrol edebilir.

120 grup programı ayarlayabilir, her grup programı 1-99 adım ayarlayabilir

Ekran çözünürlüğü

Sıcaklık: 0,01°C; Süre: 0,1 dakika; Nem: %0,1 bağıl nem

Ayar aralığı

Ekipmanın çalışma sıcaklığı aralığına göre ayarlayın (üst sınır +5°C, alt sınır -5°C).

Sıcaklık aralığı

0°C -60°C; PT100 tipi platin direnç ile sıcaklık ölçümü

Nem aralığı

%30–98 bağıl nem

Kontrol doğruluğu

Sıcaklık çözünürlüğü: 0,01°C;  Nem çözünürlüğü: %0,1 R.H;

Sıcaklık sapması: ±1.0°C;  Nem sapması: ±2%R.H;

Sıcaklık bütünlüğü: ±2°C;  Nem bütünlüğü: ±3%R.H;

Sıcaklık dalgalanması: ±0,5°C;  Nem dalgalanması: ±2%R.H

Kontrol sistemi

LCD dokunmatik ekranlı programlanabilir kontrolör, güç anahtarı, püskürtme gösterge ışığı, çalışma gösterge ışığı, arıza gösterge ışığı, RS-232 iletişim arayüzü, USB, Ethernet.

Isıtma hızı

RT→+65°C ≤ 60 dak;  RT→+0°C ≤ 30 dk

Isıtma sistemi

1) Karıştırma Odası: Titanyum alaşımlı bir ısıtıcı ve hava sirkülasyonu için güçlü bir sirkülasyon fanı kullanır. P.I.D. Isıtma çıkışının (Güç Kimliği) kontrolü sıcaklık dengesini sağlar.

2) Test Odası: Doğrudan hava ısıtmak için titanyum alaşımlı ısıtma elemanlarını kullanır. P.I.D. Isıtma çıkışının kontrolü sıcaklık dengesini sağlar.

3) Basınç Tankı: Suyu ısıtmak için titanyum alaşımlı ısıtma elemanları kullanır. Basınçlı hava sıcak suya girer ve kabarcıklar halinde taşar. P.I.D. ısıtma çıkışının kontrolü sabit bir sıcaklığı korur ve saf sprey gazı üretir.

Elektrik sistemi

Ana güç devre kesicisi, kontrolör, dağıtım panosu, soğutma fanı, aşırı sıcaklık koruyucusu; Güç girişi: Platin dirençli termometre

Elektrik sistemi kontrol modu

Anti-integral doygunluk PID kontrolü

BTC dengeli sıcaklık kontrolü (sıcaklık test ekipmanı)

BTHC dengeli sıcaklık ve nem kontrolü (sıcaklık ve nem test ekipmanı)

Hava sirkülasyon sistemi

Yerleşik hava odası ve paslanmaz çelik sirkülasyon fanı ile hava, damperler ve difüzörler aracılığıyla hava kanalından eşit bir şekilde üflenir, iklimlendirme odasındaki dengeli sıcaklık ve nem test alanına dağıtılır, böylece eşit sıcaklık ve nem kontrolü amacına ulaşılır.

Armoni sistemi

Nemlendirici, nem alma cihazı, ısıtıcı, sirkülasyon fanı, drenaj cihazı, su besleme cihazı, su seviye kontrolörü, aşırı ısınma koruyucusu, nemlendirici tüplü kuru yanma önleyici cihaz, sirkülasyon hava kanalı, damper.

Nemlendirme ve nem alma sistemi

Sistem, kompresörün nemini almaya başlaması ve P.I.D. ile buharlı nemlendirmeyi kullanır. İstenilen nem seviyesine ulaşmak için nemlendirme oranının kontrol edilmesi.

Su temini sistemi

Su, 1 mg/L'den düşük katı kirlilik içeriğiyle ulusal analitik laboratuvar seviye II su kalitesi standardını karşılamaktadır.

Besleme suyu modu: Otomatik su girişi ve standart bir saf su sistemi seti ile otomatik / manuel ikili su besleme modları.

Veri iletişimi

RS 232 portu, eğrileri görüntüleyebilir ve veri alabilir; izleme ve uzaktan kontrol sistemi olarak kullanılabilir.

Veri depolama

2GB dahili hafıza kartı ile deneysel veriler bilgisayara bağlanmadan doğrudan kaydedilebilir. Veriler ve eğriler bilgisayar aracılığıyla yazdırılabilir, bu da kullanımı kolaylaştırır.

Püskürtme başlığı

Özel cam nozulla yapılmış olup püskürtme hacmi ve püskürtme açısı ayarlanabilir.

Püskürtme cihazı

Otomatik püskürtme fonksiyonunu programa göre ayarlayın. Püskürtme kulesinin yüksekliği ayarlanarak püskürtme hacmi ayarlanabilir.

Buğu giderme yöntemi

Otomatik buğu giderme fonksiyonunu programa göre ayarlayın; Basınçlı hava hazne odasına verilir ve ardından iç mekandaki sis dışarı atılarak havadaki buğu hızla çözülür.

Döngüsel çalışma modu

Makine kuru/ıslak ve tuz püskürtme ayrı kontrol modunu kullanarak çalışır. Akıllı TS zaman sinyali kontrolü, periyodik veya sürekli püskürtmeye olanak tanıyarak kurutma, nem ve tuz püskürtme döngülerinin otomatik çalışmasını sağlar.

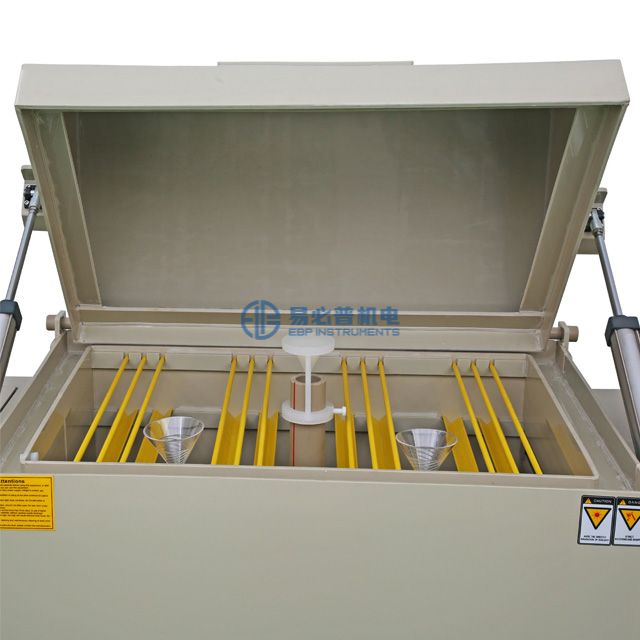

Numune rafı

1. Test odasında, ayarlanabilir test numunesi açılarına izin veren, iç duvara monte edilmiş indeksleme çerçevesine sahip bir PVC üçgen oluk kullanılır. Sisleme dört tarafta da aynı olup, çok sayıda test parçasının yerleştirilebilmesini sağlar.

2. Delikli PP plaka numune yerleştirme platformu odanın alt kısmında bulunur. Platformun eşit aralıklı delikleri, püskürtülen sıvının hızlı drenajına olanak tanıyarak büyük numunelerin test için yerleştirilmesine olanak tanır.

Daha fazla kontrol fonksiyonu

1. Düzenleme, temizleme ve ekleme işlevlerine sahiptir.

2. 2 set zaman sinyali çıkış kontrolü ile donatılmıştır (test nesnesinin AÇIK/KAPALI eylemini kontrol edebilen).

3. 9 set PID parametre ayarına sahiptir.

4. Programın yürütülmesi sırasında atlama ve tutma işlevlerini içerir.

5. Kapanma program hafızası ve gücün geri gelmesinden sonra programın otomatik olarak yeniden başlatılması ve devam ettirilmesi özelliklerine sahiptir.

6. Program kopyalama, ekleme ve bağlama işlevlerinin yanı sıra deney başlıklarını düzenlemek gibi program düzenleme işlevlerini de içerir.

7. Veri toplama, dışa aktarma ve grafiksel görüntüleme işlevlerine sahiptir.

8. Otomatik PID hesaplamasını ve BULANIK kontrolünü içerir.

9. Tarih ve saat ayarlama fonksiyonlarına sahiptir.

10. Arıza alarmı ve nedeni/tedavi istemleri

11. Elektrik kesintisi koruması

12. Üst ve alt limit sıcaklık koruması

13. Takvim zamanlayıcı işlevi

14. Planlanmış başlatma işlevi

15. Kendi kendine teşhis fonksiyonu

16. Otomatik durdurma işlevi

17. Düğme ve ekran kilitleme işlevi

Gaz besleme kontrolü

Hava kompresörü → Birincil yağ → Su ayırıcı → Basınç düşürme valfi → Ana solenoid valf → İkincil yağ-su ayırıcı → Satüratör → Basınç düzenleme valfi → Püskürtme solenoid valfı → Nozul

Not: Hava kompresörü isteğe bağlı bir satın alma öğesidir.

bekleme fonksiyonu

Bekleme modunda güç tasarrufu işlevi vardır ve görüntüleri bekleme modunda görüntüleyebilir.

Eğri kayıt fonksiyonu

Cihaz ayarlarını, örneklenmiş değerleri ve örnekleme zamanlarını kaydedebilen pil korumalı RAM'e sahiptir; maksimum kayıt süresi 60 gündür (örnekleme süresi 1,5 dakika olduğunda).

Kurutucu filtresi

İthal kurutma filtreleri soğutucuyu ve yabancı maddeleri kurutur.

Soğutucu akışkan

Ozon tabakasını inceltme indeksi 0 olan çevre dostu soğutucu R404a kullanılır.

Sorun Giderme İpuçları işlevi

Makine arızalandığında, kontrol cihazı arızanın nedenini otomatik olarak algılar ve bir arıza görüntüsü ile ilgili sorun giderme talimatlarını görüntüler.

Güvenlik fonksiyonu

Elektrik kesintisi koruma fonksiyonu

Üst ve alt limit sıcaklık koruma fonksiyonu

Kompresör aşırı ısınma koruma fonksiyonu

Kompresör aşırı akım koruma fonksiyonu

Kompresör aşırı basınç koruma fonksiyonu

Kondenser fanı aşırı ısınma koruma fonksiyonu

Ayarlanabilir aşırı sıcaklık koruma fonksiyonu

Klima kanalı aşırı aşırı sıcaklık koruma fonksiyonu

Fan ve motor aşırı ısınma koruma fonksiyonu

Isıtma elemanı kuru yanma koruma fonksiyonu

Su temini anormalliği koruma fonksiyonu

Drenaj anormalliği koruma fonksiyonu

Sızıntı koruması

Aşırı yük ve kısa devre koruması

Güç kaynağı arızası ters faz koruma fonksiyonu

Hazne malzemesi

1) İç Oda: Mükemmel yalıtım sağlayan PP polipropilen levhadan yapılmıştır.

2) Dış Hazne: İthal PP polipropilen levhadan yapılmıştır, estetik açıdan hoştur.

3) Laboratuvar Sızdırmazlık Kapağı: Tek tuşla otomatik açma, şeffaf gözlem penceresi ve deneyler sırasında net gözlem için buğu giderme cihazına sahip, PP polipropilen levhadan yapılmıştır. Çift katmanlı sızdırmazlık kenarları güçlü bir sızdırmazlık sağlar.

4) Nemlendirici/Su Besleme Tankı: PP polipropilen levhadan yapılmış, gizli su seviye göstergeli harici bir nemlendirici/su besleme tankı. Sudaki yabancı maddeleri etkili bir şekilde filtrelemek için girişe bir su arıtma cihazı monte edilmiştir.

5) Doygunluk Tankı: Optimum izolasyon ve korozyon direnci için PP borulardan yapılmıştır.

6) Şartlandırma Odası: İç ve dış bölmeler, korozyon direnci, sıcaklık direnci ve uzun hizmet ömrü sunan titanyum metalden yapılmıştır.

7) Şartlandırma Odası Yalıtım Malzemesi: Sert poliüretan köpük yalıtım katmanı.

8) Taban: PP plastikle kaplanmış boyalı kanal çeliğinden yapılmıştır ve tekerlekler içerir.

9) Hava Kanalı: Özel olarak tasarlanmış sızdırmaz damper cihazı, tuz püskürtme ve sıcaklık/nem testi arasında otomatik olarak geçiş yapar.

Çalışma ortamı

1. Ortam sıcaklığı: 5–30°C; Bağıl nem: ≤%85 bağıl nem;

2. Kurulum yeri: Düz, titreşimsiz zemin;

3. Ekipman: Isı kaynaklarından ve yanıcı veya patlayıcı maddelerden uzak tutun;

4. Kurulum yeri: Doğrudan güneş ışığından kaçının ve iyi bir iç mekan hava sirkülasyonu sağlayın;

5. Kurulum sahası temiz olmalı ve tozlu alanlara veya toz deliklerinin yakınına kurulmamalıdır.

Depolama ortamı gereksinimleri

1. Ekipmanın ortam sıcaklığı 0°C ila +45°C aralığında tutulmalıdır.

2. Ortam sıcaklığı 0°C'nin altında olduğunda (ekipman uzun süre kapatılacaksa), borulardaki suyun donarak borulara zarar vermesini önlemek için ekipmanda kalan suyun tamamı boşaltılmalıdır.

Kurulum sahası gereksinimleri

Zeminin düz, iyi havalandırılmış ve yanıcı, patlayıcı veya aşındırıcı gaz ve tozdan arındırılmış olması; yakınlarda güçlü elektromanyetik radyasyon kaynakları yok; zeminin taşıma kapasitesi 600 kg/m²'den az olmamalıdır; Ekipman çevresinde yeterli bakım alanı sağlanmıştır.

A: 400 mm'den az değil

B: 400 mm'den az değil

C: 1000 mm'den az değil

1

Sıcaklık ve nem kontrolörü

Youyi

1 takım

2

Kompresör

Japonya Sanyo

1 adet

3

Kurutma ve filtreleme cihazı

Emerson, ABD

1 adet

4

Yağ çıkarıcı

Emerson, ABD

1 adet

5

Püskürtme başlığı

sipariş

2 adet

6

Kutu kabuğu

Güney Asya'dan ithal 8mm PVC levhalar; kendi kendine yapılan yöntemler kullanılarak kaynak yapılır.

1 adet

7

Dolabın iç kutusu

İthal Güney Asya PVC levha kaynaklı ve şirket içinde üretilmiştir, kalınlık 8 mm

1 adet

8

Uyum Odası

Kendi kendine yapılan titanyum alaşımı

1 adet

9

Evaporimetre

Tayvan Yongqiang

1 adet

10

Kondansatör

Tayvan Yongqiang

1 adet

11

Bakır boru

Yerli üretim, kaliteli

Parti 1

12

hayran

öz kontrol

1 sayfa

13

Sıcaklık sınırlayıcı

Kore Gökkuşağı

2 adet

14

Harmonizer oda motoru

Tayvan Yutian

2 adet

15

Uyumlaştırma odası pervanesi

Tayvan Yutian

2 adet

16

Laboratuvar ısıtma tüpü

Özel yapım (Titanyum tüp)

1 adet

17

Karıştırma odası için ısıtma borusu

Özel yapım (Titanyum tüp)

Grup 1

18

Nemlendirme ısıtma borusu

Özel yapım (Titanyum tüp)

Grup 1

19

Katı hal rölesi

Tayvan Yangming

3 takım

20

Soğutma ortamı

Honeywell, ABD

5 kg

21

Soğutucu solenoid valfı

Japon Tsurugō

2 adet

22

Püskürtme solenoid valfı

Almanya oldukça yetenekli.

1 adet

23

Buğu giderme solenoid valfı

Almanca Jintong

1 adet

24

Tamamlayıcı hidrolik ve elektromanyetik valf

Almanca Jintong

1 adet

25

Drenaj solenoid valfı

Almanca Jintong

1 adet

26

AC kontaktörü

Fransız Schneider

4 adet

27

Termal Aşırı Yük Rölesi

Fransız Schneider

2 adet

28

Yardımcı röle

Fransız Schneider

4 adet

29

Faz Sırası Koruması

İtalyan Galalesi

1 adet

30

Sıcaklık Ölçüm Cihazı

Hong Kong Baoguang

2 adet

31

Su kutusu

öz kontrol

1 adet

32

Üst ve alt su kapları

Kendi geliştirdiği ve araştırdığı

2 adet

33

Koruyucu tüp

Yerli üretim, kaliteli

1 adet

34

Tel ucu

Yerli üretim, kaliteli

Parti 1

35

Tel muhafaza

Yerli üretim, kaliteli

6 ürün

36

PP kart yuvası

Yerli üretim, kaliteli

4 ürün

37

Evrensel Döner Tekerlek

Yerli üretim, kaliteli

4 adet

38

Basınç ayar vanası

Tayvan Shan Nais

1 adet
