EVM-21C / 32C / 43C / 54C
EBP INSTRUMENTS
Şangay, Çin
Ayda 120 Takım
T/T peşin
1 Takım
I. Kullanım

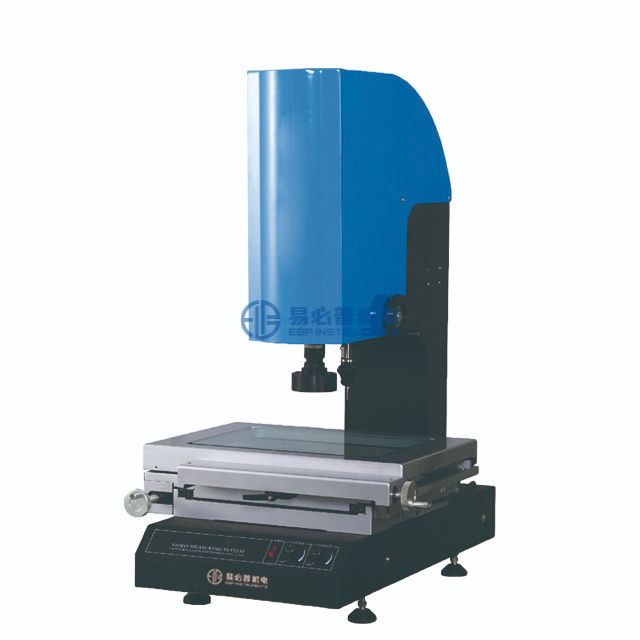

EVM-C Serisi 2.5D'dir / 3 boyutlu EBP INSTRUMENTS tarafından geliştirilen manuel Video Ölçüm Sistemi. Makine, elektronik, demir eşya, plastik vb. gibi farklı hassas terbiye endüstrilerinde yaygın olarak kullanılan tüm uygulama alanlarında 2D, 3D verileri incelemek, ölçmek ve analiz etmek için tasarlanmıştır.
1.1 Hassas ölçüm için makine, elektronik, havacılık, otomotiv, askeri, kalıp ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
1.2 Nokta, çizgi, daire, yay ve oval, dikdörtgeni ölçebilir ve çok noktalı konumlandırma fonksiyonuyla doğruluğu artırabilir.
1.3 Metroloji açısından makine, genişliği, uzunluğu, yüksekliği, kalınlığı, çapı, açıyı, düzlüğü, düzlüğü, dikliği, dairesel dereceyi, eş eksenliliği vb. test edebilir ve boyutlandırabilir.
1.4 Ölçülerin kombinasyonu, merkez yapı ve yapının kesişimi, yapının orta noktası, çizgi yapısı, yuvarlak yapı ve yapısal bakış açısı.
Özellikler:
1. Programlanabilir entegre 8 bölgesel ışık kontrolü, profesyonel yüzey ölçümü elde edin.

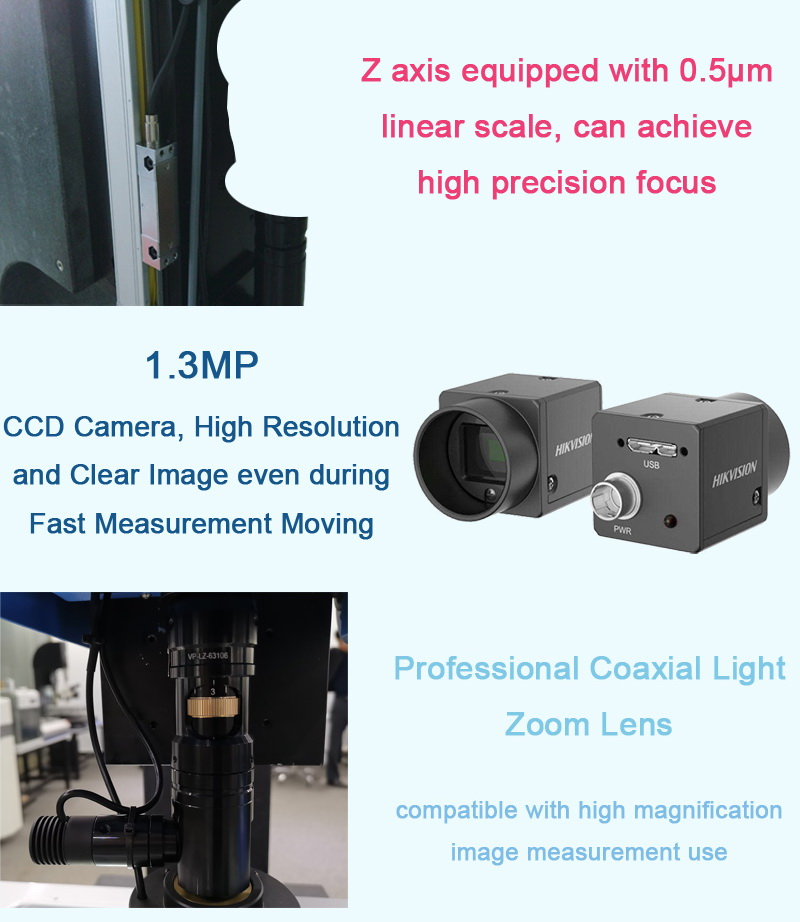

2. 1,3 MP renkli kamera ve profesyonel Pomeas™ zoom lensi, büyük FOV'u benimser, hızlı hareket eden görüntü ölçümü sırasında net görüntüyü garanti eder.
3. Grade 00 granit taban ve sütun, yüksek stabilite.
4. Renishaw™ probu ve şirketimizin kendi geliştirdiği 3D metroloji yazılımı ile donatılmış 'Görüntü+Prob' ölçüm yöntemi, yüksek doğrulukla hızlı ölçüm gerçekleştirebilir.
5. Dizüstü bilgisayar kullanımıyla uyumlu USB arabirimi veri konsolunu benimsemek.
Ölçüm verileri doğrudan AutoCAD dosyasına dönüştürülebilir ve tam bir çalışma döngüsü haline gelebilir, ayrıca veriler istatistiksel analiz yapmak için Excel ve Word'e de girilebilir.
6. UWC serisi profesyonel metroloji kontrol cihazıyla, her prob dokunuşu bip sesiyle duyulabilir ve prob işlemi daha doğru olur.
Teknik Özellikler:
Modeli | EVM-21C | EVM-32C | EVM-43C | EVM-54C | ||
Tablo | Metal Masa Boyutu (mm) | 404*228 | 500*330 | 606*466 | 706*606 | |
Cam Masa Boyutu (mm) | 260*160 | 350*280 | 450*350 | 550*450 | ||
X, Y İnme (mm) | 200*100 | 300*200 | 400*300 | 500*400 | ||
Yük Kapasitesi | yaklaşık. 15 kg | yaklaşık. 20 kg | yaklaşık. 30 kg | yaklaşık. 35 kg | ||
Ağırlık (kg) | 180 | 260 | 315 | 500 | ||
Boyut (U)*(G)*(Y), mm | 556*540*860 | 670*660*950 | 720*950*1020 | 800*1040*1020 | ||
Ölçüm Hedefleme Sistemi (Standart Aksesuarlar) | Kamera: 1.3MP Renkli Kamera | |||||
Yakınlaştırma Lensi: Koaksiyel Aydınlatmalı Pomeas™ Manuel Yakınlaştırma Lensi; Büyütme: 0,7~4,5X Genişlik: 92 mm | ||||||
Prob: RENISHAW™ prob kiti MCP | ||||||
Video Büyütme: 28-186X Görüş Alanı: 7~1,1 mm | ||||||
Ölçek Çözünürlüğü: 0,5 μm | ||||||
Z ekseni İnme (mm) | Standart | 200 | ||||
Seçenek | 250~300 | 250~350 | 250~450 | |||
Doğruluk E1* | Örn, y ≤(3,0+L/200) μm | |||||
Doğruluk E2* | Exy ≤ (4,0+L/200) μm | |||||
Doğruluk E3* | Ez ≤ (3,5+L/150) μm | |||||
Aydınlatma | Yüzey ışığı ve iletim ışığı beyaz LED'i benimser, parlaklık ayarlanabilir | |||||
Güç | 110/220V(AC), 50/60HZ 30W | |||||
* Tüm veriler ISO Standardı 10360-7-2011'e göre test edilmiştir.
L ölçülen uzunluktur (birimler: mm)

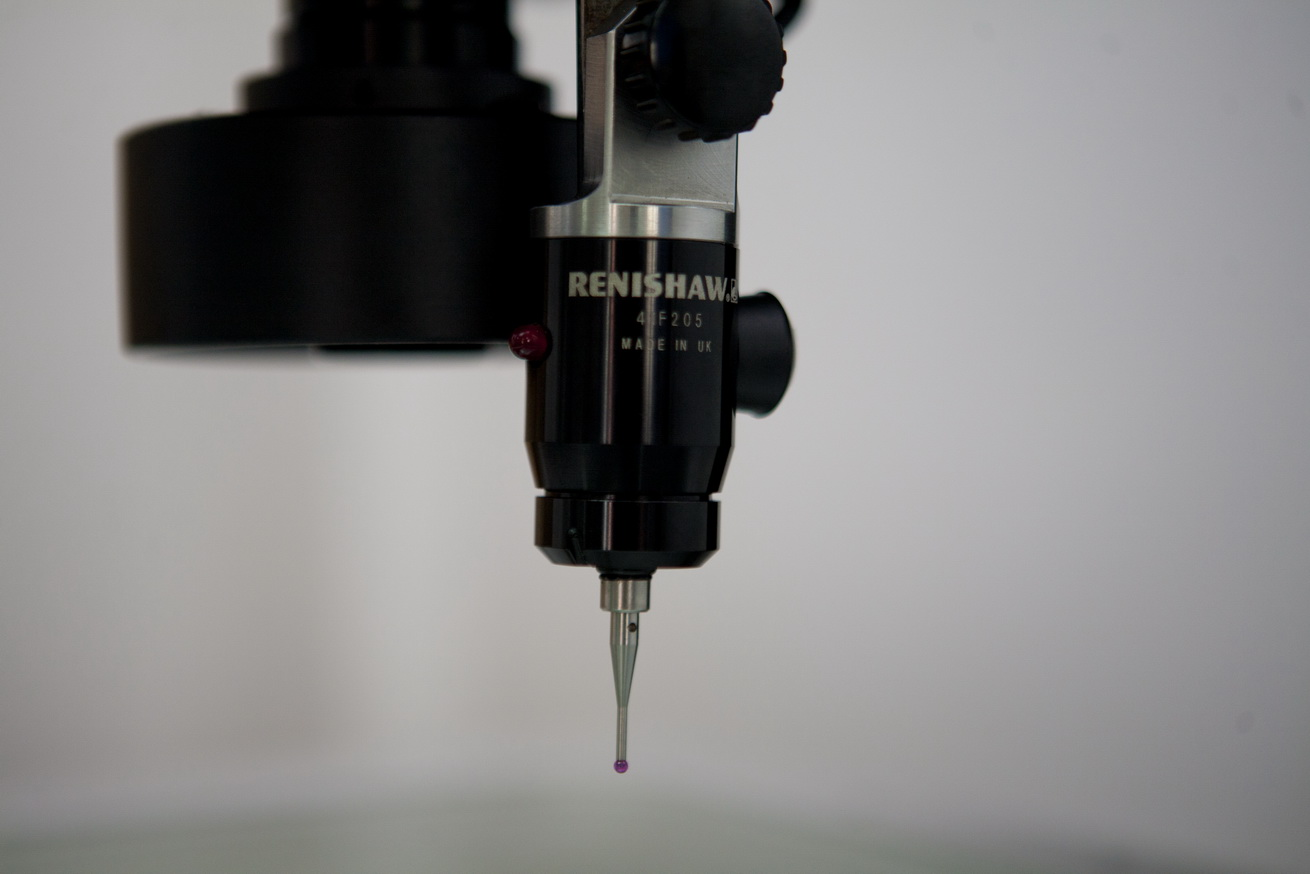

RENISHAW™ MCP probu, basit ve etkili bir çözüm sunar
‘Görüntü+Prob’ 3D Ölçümü!!!
3D Metroloji Yazılımı
Kullanıcı dostu arayüzü ve güçlü fonksiyonlarıyla kullanıcıların hızlı ve hassas geometri ölçümü yapmasına olanak tanır.
1) 2D ölçümü: yüksekliği, genişliği, uzunluğu, açının her iki tarafını, koni açısını, silindirin çapını, pah kırmayı, düzlüğü, yuvarlaklığı, silindirikliği, dikliği, paralelliği vb. ölçün.
2) Prob ölçümü: Renishaw™ probu, delik derinliği, bilya çapı, silindiriklik vb. gibi 3 boyutlu verileri ölçebilir
3) Maks. ve Min. Limit: maks. ve dk. Sınırlar dışında, ürünün gerçek boyutu aralık dışında olduğunda ilgili ölçüm verilerinde kırmızı arka planda uyarı görüntülenir.
4) Tersine mühendislik: yazılım ölçüm grafiklerini çizer, AutoCAD'e gerçekten doğrudan giriş yapabilir, ayrıca DXF, dwg olarak kaydedilebilir. dosyalar (genel yazılım hızından iki kat daha hızlı, hızlı bir tarayıcı olabilir).
5) Resim çıkışı: Ölçüm veya gözlem sonuçları BMP, Jpg gibi çeşitli formatlarda resim olarak kaydedilebilir.
6) Noktayı bulmak için gerçek zamanlı alt piksel: ilk alt pikseller, video ölçüm endüstrisine yönelik gelişmiş görüntü işleme teknolojisi, benzer yazılımlarla karşılaştırıldığında bir pikselin ölçüm doğruluğunu ve ölçüm verimliliğini büyük ölçüde artırır, en az 3/5 zaman tasarrufu sağlar, doğruluğu 2 kattan fazla artırır (aynı optik büyütmede).
7) Vektör çizim işlevleri: görüntü veya yazı tipleri kademesiz olarak yakınlaştırılabilir veya uzaklaştırılabilir.
8) Harita ölçümleri: Büyük iş parçasının tam bir resmini yakalayabilir ve oluşturabilir ve doğrudan grafik üzerinde ölçüm yapabilir.
9) Komut satırı: doğrudan komut satırını oluşturur, sanal ölçümün özel ihtiyaçlarını karşılamak için nokta, çizgi, daire, yay oluşturmak için koordinat bilgilerini girin.
10) Çizgi konumu toleransı: yuvarlaklık, düzlük, paralellik, diklik, eşmerkezlilik vb.
11) Boyutlandırma işlevi: yarıçap, çap, açısal boyutlar, doğrusal boyutlar, hizalama açıklaması, metin açıklaması, koordinat etiketi.
12) Otomatik ölçüm fonksiyonları: otomatik olarak düz bir çizgi bulun, çok bölgeli otomatik düz bir çizgi bulun, cl2ck daire çerçeve yuvarlak, yuvarlak çok bölgeli otomatik yay.
13) Rapor fonksiyonu: ölçüm sonuçları doğrudan EXCEL, WORD, CAD'ye dönüştürülebilir.
14) Dil: Çince, İngilizce, Korece ve Japonca, Rusça'yı destekler.
