Kromatik Optik Lens Metalografik Mikroskop Desteği Koyu Parlak Alan

Büyütme 50x / 100x / 200x / 500x (1000x isteğe bağlı satın alma);
Fotoğraf portu dahil, kamera ve bilgisayarla çalışabilir;
12V100W halojen lamba, parlaklık sürekli ayarlanabilir;
Ters beşe (beş delik) burun tepesi
Kullanılabilirlik Durumu:
  • E-900
  • EBP INSTRUMENTS
  • Şangay, Çin
  • Aylık 300 set
  • T / T peşin
  • 1 aet

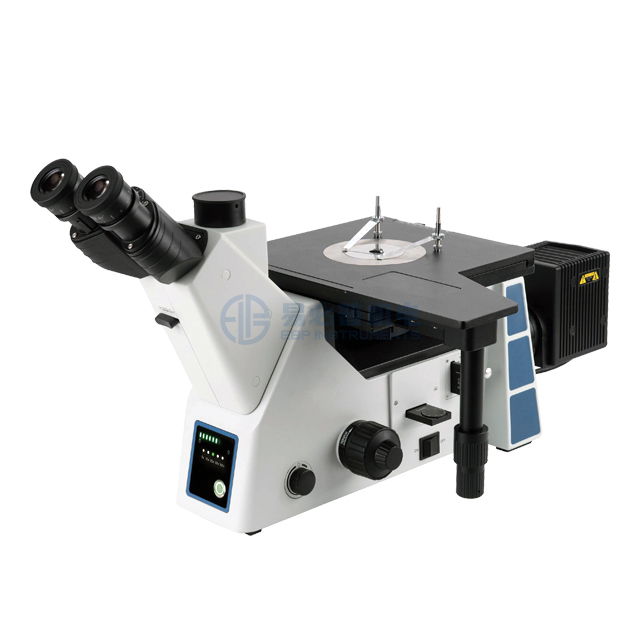

E-900 trinoküler ters metalografik mikroskop, döküm, eritme, ısıl işlem, hammadde muayenesi veya malzeme işleme analizi ve diğer denetimler araştırmasında yaygın olarak kullanılabilen yeni tasarlanmış bir sonsuzluk optik sistemi benimser. Makine, çeşitli araştırma ihtiyaçlarına uyum sağlayan parlak alan, karanlık alanı, basit polarizasyon, diferansiyel girişim ve diğer gözlem yöntemlerini kapsamlı bir şekilde kapsar.



Konforlu ve basit çalışma modu:

Kullanıcıların uzun vadeli gözlem ihtiyaçlarını karşılamak için, E-900 düşük el işlem modu kullanır ve 360 ​​° ile donatılmıştır. Ergonomik gözlem moduna tam olarak uyan dürbün gözlem tüpü döndürme.

Kararlı ve Bakım Tasarımı:

E-900 gövdesi, tüm metal dökümlerden yapılmıştır ve yüzey, kalite ve sağlamlık sağlayan korozyon önleyici ve aşınmaya dayanıklı teknoloji ile tedavi edilir. Gövdenin yerleşik alanını tam olarak kullanın ve cihazın ana bölümlerini sökmek için kullanılabilecek cihaz sökme aracını, pratik ve depolama için uygun olanı yerleştirin.

Ön Büyütme Ekran İşlevi:

Ön Amaçlı Lens Büyütme Ekran fonksiyonu, dahili büyütme sensörü boyunca, akımın doğrudan cihazın önündeki mevcut büyütmeyi görüntüler, araştırma çalışmasını daha uygun hale getirir.

Yeni Akıllı Eko Sistemi

Çevre Koruma ve Ekonomi Kavramı ile ECO Kızılötesi Sensör Sistemini ekleyin. Mikroskop uzun süre çalışılmadığında, sistem gücü otomatik olarak kapatır veya enerji tasarrufu için tekrar açacaktır.



Teknik parametre:

Model E-900

Optik sistem

Sonsuzluk kromatik sapma düzeltme optik sistemi

Kafa görüntüleme

Gemel trinoküler kafa 45 ° Eğimli, sabit mercek tüpü, aralarında ayarlanabilir aralıksız mesafe: 50-75mm, iki tür kırılma oranı:

dürbün: trinocular = 100 : 0 veya 0: 100

Mercek

Yüksek Eyepoint Geniş Alan Planı Mercek PL10X / 22mm, Diopter Ayarlanabilir.

Yüksek Eyepoint Geniş Alan Planı Mercek PL10X / 22mm, Ayarlanabilir Diopter, Mikrometre ile (İsteğe bağlı satın alma)

Yüksek eyepoint geniş alan planı mercek pl15x / 16mm, diyoptri ayarlanabilir (İsteğe bağlı satın alma)

Amaç

Sonsuz uzun mesafeli parlak ve karanlık alan objektif lens:

Lmpl5x /0.15bd dic wd9.0

LMPL10X / 0.30BD DIC Wd9.0

LMPL20X / 0.45BD DIC   Wd3.4

Lmplfl50x / 0.55bd   Wd7.5

Lmplfl100x / 0.80bd   Wd2.1   (İsteğe bağlı satın alma)

Nosepiece

Dahili olarak 5 delikli parlak ve koyu alan dönüştürücü (DIC yuvalı), dahili büyütme sensörü

Çerçeve

Yansıyan Parlak ve Karanlık Alan Metalografik Çerçeve, düşük el pozisyonu kaba ve ince ayar koaksiyel, kaba ayar strok 9 mm, odak düzlemi yukarı 6.5mm, aşağı 2.5mm, ince ayar doğruluk 0.002mm, elastik ayar el çarkı ile kaymayı önlemek için

Parlak Ve karanlık alan anahtarlama cihazı, değişken alan diyaframı, açıklık diyaframı ile merkez ayarlanabilir; Filtre yuvası ve polarize edici cihaz yuvası ile, ışık kaynağı parlaklık gösterge şeridi ile kızılötesi sensör ve objektif lens büyütme ekran işlevi

sahne

Üç katmanlı mekanik mobil platform, platform boyutu: 240 (w) × 250 (L), hareketli aralığı 50 × 50mm, iki yönlü doğrusal ray sürücüsü, sağ alt el kontrolü

Aydınlatma sistemi

Harici geniş voltaj trafosu kullanın, giriş 100-240V, çıkış 15V13.4A, 12V100W halojen lamba, parlaklık sürekli ayarlanabilir

Polarize edici kit

Polarizer eki, sabit analizör eki, 360 ° dönen analizör eki

Filtrelemek

Lbd

Diferansiyel girişim

DIC Diferansiyel Girişim Modülü

Yazılım sistemi (isteğe bağlı)

ES-2020 Metalografik Görüntü Analizi Yazılım Sistemi

Fotoğrafçılık (isteğe bağlı)

Kamera: 5/12 / 20 Milyon Piksel Kamera

Kamera adaptörü: 0.5x / 0.65x / 1x

Mikrometre (isteğe bağlı)

Yüksek hassasiyetli mikrometre: 100x0.01mm, 100x0.01cm, kalibrasyon noktası: D = 0.15mm, D = 0.07mm


Metalografi Mikroskop Yazılımı

Bu yazılım, metalografik görüntü elde etme, işleme, analiz, rapor oluşturma ve diğer işlevleri tamamlamak için çeşitli metalografik mikroskoplarla kullanılabilir; Ayrıca kütüphaneyi, geometrik ölçüm, sabit katlı baskı, görüntü dikiş, görüntü kontrastı, konfokal), üç boyutlu ışık haritaları ve diğer işlevleri görüntülemek zorundadır. Geleneksel manuel yöntemle karşılaştırıldığında, metallografik görüntü analizi için örnek yazılım, aşağıdaki avantajlarla:

Geleneksel Darkroom kamera sistemini, doğrudan bir dijital kamerayla fotoğraf çekmek için kaydedin, fotoğraflar kaydedilebilir veya yazdırılabilir.

Bilgisayar haritası ve standart sorguda karşılaştırılabilir, standart kitapları okumayın.

Çevre, alan, uzun eksen, kısa eksen, eşdeğer daire çapının çeşitli mikroyapı türlerini hızlı ve doğru bir şekilde hesaplayabilir,

Önceki oranı, alan yüzdesi ve diğer geometrik şekil parametreleri, önceki manuel hesaplama yönteminden daha iyi geliştirilmiştir.

Kantitatif metalografik standartlar, seviyeyi otomatik olarak hesaplamak için, insan müdahalesine izin verecek sonuç seviyesini hesaplamak için uygulanabilir.

Elektronik belge inceleme raporunu otomatik olarak oluşturabilir, rapor, Word, Excel, PDF ve diğer belgeler olarak kaydedilebilir.

Tüm denetim işlemi, ofis kağıtsızlığına ulaşmak için bilgisayarda tamamlanır, kurumsal bilgi seviyesini büyük ölçüde artırır.


Metalografik Analiz:

Yazılım, 100'den fazla muayene standardı (GB, JB, QC / T, NJ, DL, YB, TB / T, ISO, ASTM, DL, YB, TB / T, ISO, ASTM, JIS vb.), 600'den fazla metalografik görüntü analizi modülü içerir, Kapsanan standartlar:

Yaygın olarak kullanılan: dahil Tahıl boyutu, metalik olmayan kaplamalar, dekarbürizasyon katmanı, kantitatif metalografik, faz alan analizi.

dökme demir: Sfero demir, gri dökme demir, vermiküler grafit dökme demir analizi dahil.

Çelik: Paslanmaz çelik, alet çeliği, her türlü karbon çeliği, her türlü alaşımlı çelik analizi.

Demir dışı metaller ve alaşımlar: Alüminyum alaşım, magnezyum alaşımı, bakır alaşımı, titanyum alaşım analizi dahil.

Araçlar ve Motorlar: Her türlü araç, dişliler, motor ve aksesuar analizi.

Güç endüstrisi standartları.

Diğer: Metalurji, metalografi öğretimi tozu vardır.

ASTM, DIN, JIS ve diğer yabancı standartlar.
