Kullanılabilirlik Durumu: | |
---|---|
Evick-1xyz / Evick-1xy
EBP INSTRUMENTS
Şangay, Shenzhen, Ningbo
150 set
Önceden TT
1 set

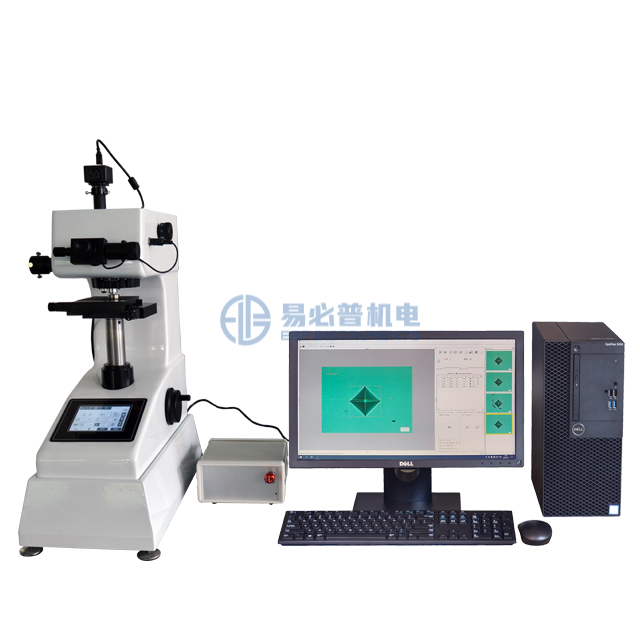

Otomatik Micro Vickers Hardness Test Cihazı, optik görüntüleme, mekanik yer değiştirme, elektronik kontrol, dijital görüntüleme, görüntü analizi, bilgisayar işleme ve benzeri gibi birkaç yeni teknolojiyle entegre edilmiştir. Bilgisayar tarafından Micro Vickers sertlik test cihazını ve otomatik test masasını kontrol eder ve Bilgisayar ekranındaki girinti görüntüsünü görüntüler. Otomatik okuma ve manuel okuma yoluyla, HV sertliğini, sertleştirme derinliğini, film kalınlığını, iki metal noktası ile bazı metalik olmayan malzemeler ve çeşitli filmleri doğru bir şekilde ölçer. Aynı zamanda metal yüzey morfolojisi ve sabit oranlı baskı vb. Alabilir. Bu sistem geleneksel test yöntemi boyunca kırılır, tam otomatik, yüksek hassasiyetli, yüksek tekrarlanabilirliğin sertlik testini gerçekleştirir ve malzeme analizi için önemli ekipmandır.
Temel Amaç ve Uygulama:
1. Çelik, Demirsiz Metaller, Tinsel, Çimentolu Karbür, Sac Metal, Metalografik Yapı.
2. Karbürizasyon, nitriding ve dekarbürizasyon tabakası, yüzey sertleştirme tabakası, galvanizli kaplama, kaplama.
3. Cam, çip ve seramik malzeme.
Şartname:
1) EVICK -1XY: Manuel Odak, Otomatik Test - Otomatik Tedbir - Otomatik Test Raporu Oluşturma
2) EVICK -1XYZ: Tam Otomatik, Otomatik Odak - Otomatik Test - Otomatik Tedbir - Otomatik Test Raporu Oluşturma Raporu
Test gücü | gf | 10GF, 25GF, 50GF, 100GF, 200GF, 300GF, 500GF, 1000GF |
N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
Test aralığı | 1HV-2967HV | |
Test modu | HV / HK / Kırık Sertlik Testi | |
Yükleme yöntemi | Otomatik (yükleme/bekleme/boşaltma) | |
Küçük kule | Otomatik vites değiştirme | |
Dönüşüm ölçeği | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB | |
Veri çıkışı | Yerleşik yazıcı; Bilgisayar Ekranı (Yazılım Penceresi) Eğri grafiği ile kelime veya excel raporu | |
Sertlik okuması | PC'de girinti görüntüleme ve otomatik ölçüm | |
Amaç | 10x (Gözlemek), 40x (Ölçüm) | |
Mercek | Dijital 10x mercekli yerleşik kodlayıcı, otomatik hesaplayın | |
Toplam büyütme | 100x , 400x | |
Çözünürlük | 0.0625μm, 200um aralığını ölçme | |
Bekleme süresi | 5-99s, her adım 1 saniye | |
Makine ekranı | Dokunmatik ekran | |
Işık kaynağı | LED Soğuk Işık Kaynağı (24 saat boyunca sürekli kullanım olabilir, Isı Üretimi Kararlı Çalışma, Servis Ömrü 100.000 Saate ulaşabilir) | |
Maks. Örnek yüksekliği | 80 mm | |
Boğaz | 110mm | |
Güç kaynağı | AC220V , 50Hz | |
Standart yürüt | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
Boyut | 215 × 450 × 468mm, paketleme boyutu: 560 × 390 × 810mm | |
Ağırlık | Net ağırlık: 45kg, brüt ağırlık: 60kg |
Standart paketleme:
Öğe # | İsim | Münferit |
1 | Profesyonel otomatik sürüm HV ölçüm yazılımı | 1 |
2 | Yazılım usb dongle | 1 |
3 | Motorlu Test Masası Kontrol Kutusu | 1 |
4 | Motorlu X-Y test masası | 1 |
5 | Dijital Kamera ve Kamera Adaptörü | 1 |
6 | Ağırlıklar Şaft | 1 |
7 | Weights | 6 |
8 | 10x dijital mercek | 1 |
9 | 10x objektif lens | 1 |
10 | 40x objektif lens | 1 |
11 | Vickers Diamond Intenter | 1 |
12 | Seviye kabarcığı Not: Potansiyel risklerden kaçınmak için kaldırılacak Havayolları tarafından sıvı malzemeler yasaklandığından, hava yoluyla gemi ise seviye kabarcık | 1 |
13 | Düz armatür | 1 |
14 | Sayfa Örnek Fikstürü | 1 |
15 | Standart sertlik bloğu | 2 |
16 | Yedek sigorta 2a | 2 |
17 | Yatay ayar vidası | 4 |
18 | Güç hattı | 1 |
19 | Toz kanıt örtmek | 1 |
20 | Manuel Kitap | 1 |
21 | Kalite sertifikası | 1 |
22 | Tornavida | 2 |
23 | Garanti belgesi | 1 |
24 | Aksesuar kutusu | 1 |
Yazılım sistemi:
Kamera | 5 milyon piksel dijital kamera |
X-Y platform tablosu | Otomatik hareket; 110x110mm; |
Maks. Taşıma Aralığı: 25x25mm (X-y Eksen yönü) | |
Kesinlik: 2um'dan az (çözünürlük 0.002mm) | |
Hareket hızı: 1-10mm/sn (ayarlanabilir) | |
Yer değiştirme tekrarlanabilirliği ≤2um | |
Taşıma yönü: 8 yönlendirmeyi destekleyin | |
Yazılım Ana İşlevleri: | |
1) Sistem bağlantısı: İletişim arayüzü aracılığıyla sistem ve sertlik test cihazı arasındaki bağlantıyı fark eder. 2) Basınç Bağlantısı: Test kuvvetini dönüştürürken, sistem test kuvveti değişimini algılar ve gerçek zamanlı olarak görüntüler. 3) TARRET LINKAGE: Yazılım, manuel kontrol olmaksızın hedef ve girinti arasındaki değişimi kontrol eder. 4) Yükleme Bağlantısı: Yazılım, yüklemeyi manuel kontrol olmadan kontrol eder. 5) Bağlantı Ölçme: Yazılım, Vickers sertlik değerini yükleme ve doğrudan okuma tareti kontrol eder. 6) Işık kaynağı bağlantısı: Otomatik odak. 7) Görüntü edinme: Sertlik görüntüsünün gerçek zamanlı gösterimi görüntü, saklayın ve yazdır. 8) Otomatik Ölçüm: Hızlı hız ve doğru verilerle dört girinti köşesini otomatik olarak bulun, farklı girinti için uygun olan birçok profesyonel algoritma vardır. Yüklendikten sonra sürekli ve hemen belirtilen koordinatlarda ölçülür. 9) Otomatik Nokta Arama: Sistem, girintinin dört köşesinin yakınındaki en iyi köşeleri otomatik olarak bulur ve insan hatasını büyük ölçüde azaltır. 10) Diyagonal Ölçüm: Girişin sol üst ve alt köşesini tıklayın, sertlik değerini okuyabilirsiniz. 11) Dört nokta ölçümü: Girişin dört noktasını tıklayın ve sertlik değerini okuyabilirsiniz. 12) Sertlik dönüşümü: Ulusal standarda göre, sertlik değerini Brinell, Rockwell, Vickers, Knoop, gerçek zamanlı ekran arasındaki otomatik olarak dönüştürün. 13) Grafik raporu: Ölçüm verilerinin otomatik kaydı, sertlik derinliği eğrilerinin otomatik üretimi, sertlik derinliği eğrilerini ve tüm girinti ölçümlerini kaydetmek veya yazdırmak. Giriş görüntüsünü ve geçerli girinti sertlik değerini kaydedin veya yazdırın. Tüm raporlar Word dosyasına kaydedilir. 14) Sonuçlar İstatistikleri: Excel tarafından girintilerin ölçülen çoklu ölçülen sonuçlarını, ölçüm sayısını, maksimum değer, minimum değer, ortalama değer, varyans vb. 15) Bağlantı Kontrolü: İletişim arayüzü aracılığıyla sistem test kuvvetini değiştirir, tareti, yükleri kontrol eder ve doğrudan okur. 16) Otomatik yer değiştirme: Yüksek hassasiyetli X-Y otomatik test tablosu ile donatılmıştır. 17) Otomatik Kimlik: Önde gelen girinti Otomatik Kimlik Teknolojisi, D1 / D2 ve HV değerini 0,3 saniyede okuyun. 18) Kararlı Performans: Merkezde değil, ayna olmayan parlatma, eşit olmayan ışığın girintisi otomatik olarak okunabilir. 19) Güçlü işlevler: Manuel okuma, otomatik okuma, sertlik dönüşümü, derinlik-zorluk eğrisi, girinti görüntüsü, resim ve metin raporu gibi. 20) Kullanımı Kolay: Sertlik bloğu kalibrasyonu yoluyla, kullanıcıların alışkanlıklarına uygun olarak. Yarım günlük eğitim ile normal kullanılabilir. 21) Otomatik okuma: Otomatik okumanın orijinal algoritması Hızlı hız ve yüksek doğrulukla çeşitli girinti okumak. 22) İyi tekrarlanabilirlik: Yüksek tekrarlanabilirliğe sahip otomatik okumadır ve profesyonel kullanıcıların gereksinimini karşılayabilir. 23) Otomatik Tarama: Örnek kenarını ve şekli otomatik olarak tarayabilir. |
