EYP-200H / 250H
EBP INSTRUMENTS
Şangay, Çin
Ayda 120 Takım
T/T peşin
1 Takım
EYP-H serisi Yatay profil projektörü, yüksek hassasiyet ve verimliliğe sahip bir fotoelektrik ölçüm sistemidir; kam, şablon, lastik sırtı, dişli gibi karmaşık iş parçalarının her türlü yüzeyini ve ana hatlarını inceleyebilir, istekli kesici vb. gerçekleştirebilir. Ölçüm verileri yazdırılabilir ve çıktı olarak alınabilir. Kontrol departmanında ve atölyede gerektirir ve makine, kalıp, alet, sayaç ve hafif endüstride yaygın olarak kullanılır.
Teknik Özellikler:
Modeli | EYP-200H | EYP-250H | |||
Çalışma masası | Çalışma Tezgahı Boyutu (mm) | 408*126 | 450*200 | ||
X ekseni İnme (mm) | 200 | 250 | |||
Z ekseni İnme (mm) | 100 | 150 | |||
Y ekseni İnme (mm) | Odaklanma için 75 | Odaklanma için 100 | |||
Dönüş Aralığı | ±15° | ||||
Çözünürlük(X ekseni, Z ekseni) | 0,5 mikron | ||||
Doğruluk*(μm) | Örn, z ≤(3,0+L/200) | ||||
Boyut | U*G*Y(mm) | 1147*556*964 | 1215*646*1210 | ||
Ağırlık | Birim:(kg) | 160 | 240 | ||
Projektör ekranı | Yansıtılan Görüntü | Ters | dik | ||
Ekran boyutu(mm) | Ø330 | Ø425 | |||
Ekran Dönme Aralığı | 0°~360° | ||||
Döner Açı Çözünürlüğü | 1' veya 0,01° | ||||
Projeksiyon Doğruluğu* | Kontur: ≤%0,06, Yüzey: ≤ %0,06 | ||||
Objektif | Büyütme | 10X (standart) | 20X (seçenek) | 50X (seçenek) | |
Nesne Görünümü (mm) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Çalışma Mesafesi(mm) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Veri işleme sistemi | İngilizce olarak görünen DC-3000 Serisi DRO, boyut verilerini toplamak ve nokta, çizgi, daire, açı ve mesafeyi vb. ölçmek için kullanılabilir. | ||||
Aydınlatma | İletim: 24V/150W, fanlarla soğutma. Yansıma: 21V/150W, iki fiberle aydınlatılır, fanlarla soğutulur. | ||||
Güç | 110V/220V(AC), 50/60HZ, Toplam güç=400W | ||||
Seçenek | Mini yazıcı, Kenar dedektörü, M2D yazılımı vb. Daha fazla ayrıntı için lütfen Ek'e bakın. | ||||
* Tüm veriler JJF1093-2002 standardına göre test edilmiştir.
L ölçülen uzunluktur (birimler: mm)
Spesifikasyon önceden haber verilmeksizin değiştirilebilir

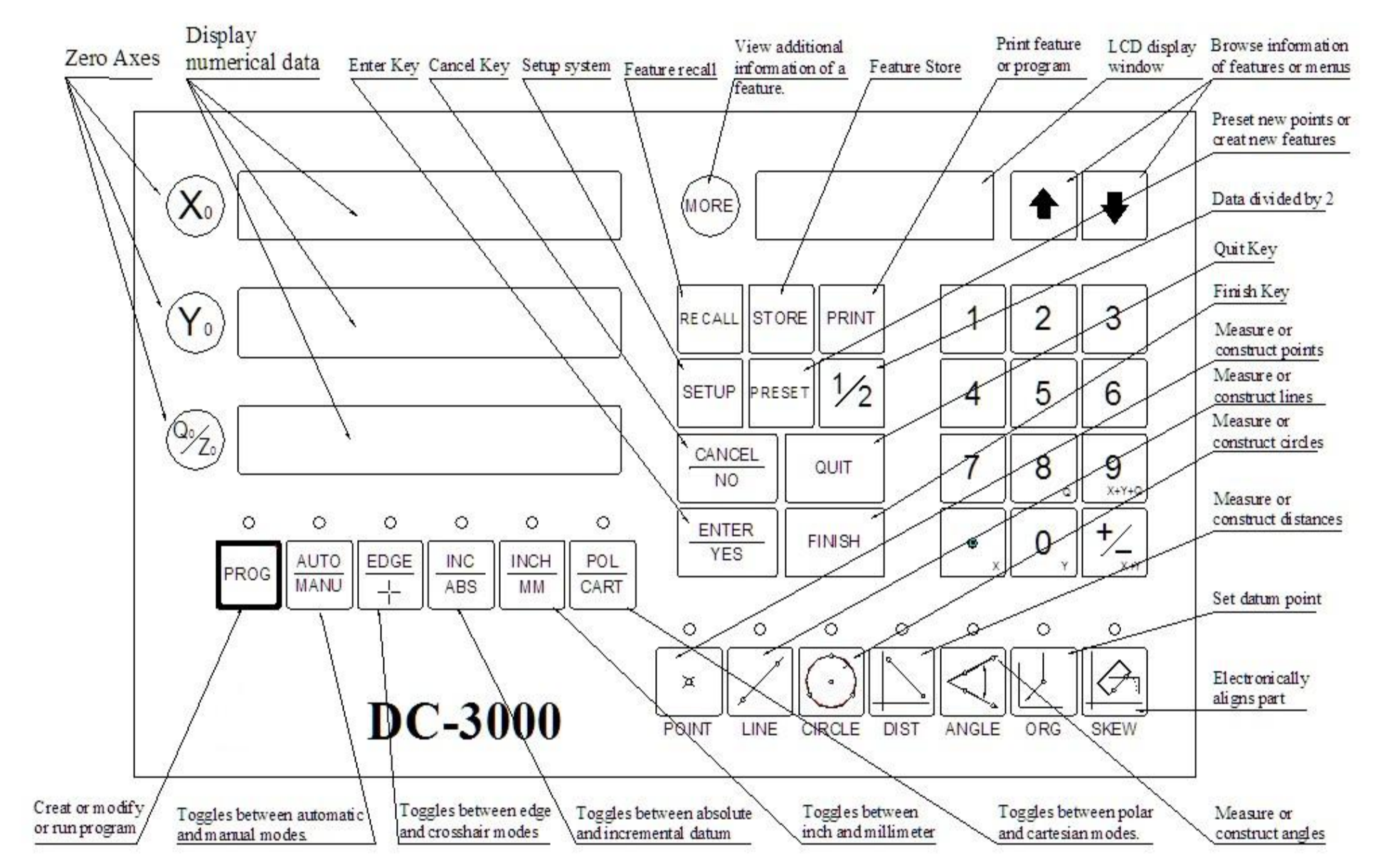

Dijital Okuma DC 3000:
1. İki boyutlu ölçüm: genişliği, uzunluğu, açının her iki tarafını, koni açısını, silindirin çapını, pah kırmayı, düzlüğü, yuvarlaklığı, silindirliği, dikliği, paralelliği vb. ölçün.
2. Kullanıcı programı: ön paneldeki tuşlara basma dizileri, programlar olarak saklanabilir ve daha sonraki bir tarihte tekrar oynatılabilir. Bu yetenek özellikle bir dizi özdeş parçanın ölçülmesi gerektiğinde kullanışlıdır.
3. İletişim: RS232 arayüzü ve yazıcı arayüzü ile ölçüm verilerini mini bir yazıcıya veya metroloji yazılımıyla donatılmış bir bilgisayara aktarabilirsiniz.
4. Ölçüm Birimi: destek mm veya inç
5. Dil: Çince, İngilizce, Portekizce.
EYP-H serisi Yatay profil projektörü, yüksek hassasiyet ve verimliliğe sahip bir fotoelektrik ölçüm sistemidir; kam, şablon, lastik sırtı, dişli gibi karmaşık iş parçalarının her türlü yüzeyini ve ana hatlarını inceleyebilir, istekli kesici vb. gerçekleştirebilir. Ölçüm verileri yazdırılabilir ve çıktı olarak alınabilir. Kontrol departmanında ve atölyede gerektirir ve makine, kalıp, alet, sayaç ve hafif endüstride yaygın olarak kullanılır.
Teknik Özellikler:
Modeli | EYP-200H | EYP-250H | |||
Çalışma masası | Çalışma Tezgahı Boyutu (mm) | 408*126 | 450*200 | ||
X ekseni İnme (mm) | 200 | 250 | |||
Z ekseni İnme (mm) | 100 | 150 | |||
Y ekseni İnme (mm) | Odaklanma için 75 | Odaklanma için 100 | |||
Dönüş Aralığı | ±15° | ||||
Çözünürlük(X ekseni, Z ekseni) | 0,5 mikron | ||||
Doğruluk*(μm) | Örn, z ≤(3,0+L/200) | ||||
Boyut | U*G*Y(mm) | 1147*556*964 | 1215*646*1210 | ||
Ağırlık | Birim:(kg) | 160 | 240 | ||
Projektör ekranı | Yansıtılan Görüntü | Ters | dik | ||
Ekran boyutu(mm) | Ø330 | Ø425 | |||
Ekran Dönme Aralığı | 0°~360° | ||||
Döner Açı Çözünürlüğü | 1' veya 0,01° | ||||
Projeksiyon Doğruluğu* | Kontur: ≤%0,06, Yüzey: ≤ %0,06 | ||||
Objektif | Büyütme | 10X (standart) | 20X (seçenek) | 50X (seçenek) | |
Nesne Görünümü (mm) | Ø30/Ø40/Ø60 | Ø15/Ø20/Ø30 | Ø6/Ø8/ Ø12 | ||
Çalışma Mesafesi(mm) | 77,7/103,9/180 | 44,3/95,1/120 | 38,4/65,7/80 | ||
Veri işleme sistemi | İngilizce olarak görünen DC-3000 Serisi DRO, boyut verilerini toplamak ve nokta, çizgi, daire, açı ve mesafeyi vb. ölçmek için kullanılabilir. | ||||
Aydınlatma | İletim: 24V/150W, fanlarla soğutma. Yansıma: 21V/150W, iki fiberle aydınlatılır, fanlarla soğutulur. | ||||
Güç | 110V/220V(AC), 50/60HZ, Toplam güç=400W | ||||
Seçenek | Mini yazıcı, Kenar dedektörü, M2D yazılımı vb. Daha fazla ayrıntı için lütfen Ek'e bakın. | ||||
* Tüm veriler JJF1093-2002 standardına göre test edilmiştir.
L ölçülen uzunluktur (birimler: mm)
Spesifikasyon önceden haber verilmeksizin değiştirilebilir
Dijital Okuma DC 3000:
1. İki boyutlu ölçüm: genişliği, uzunluğu, açının her iki tarafını, koni açısını, silindirin çapını, pah kırmayı, düzlüğü, yuvarlaklığı, silindirliği, dikliği, paralelliği vb. ölçün.
2. Kullanıcı programı: ön paneldeki tuşlara basma dizileri, programlar olarak saklanabilir ve daha sonraki bir tarihte tekrar oynatılabilir. Bu yetenek özellikle bir dizi özdeş parçanın ölçülmesi gerektiğinde kullanışlıdır.
3. İletişim: RS232 arayüzü ve yazıcı arayüzü ile ölçüm verilerini mini bir yazıcıya veya metroloji yazılımıyla donatılmış bir bilgisayara aktarabilirsiniz.
4. Ölçüm Birimi: destek mm veya inç
5. Dil: Çince, İngilizce, Portekizce.
